Omschrijving

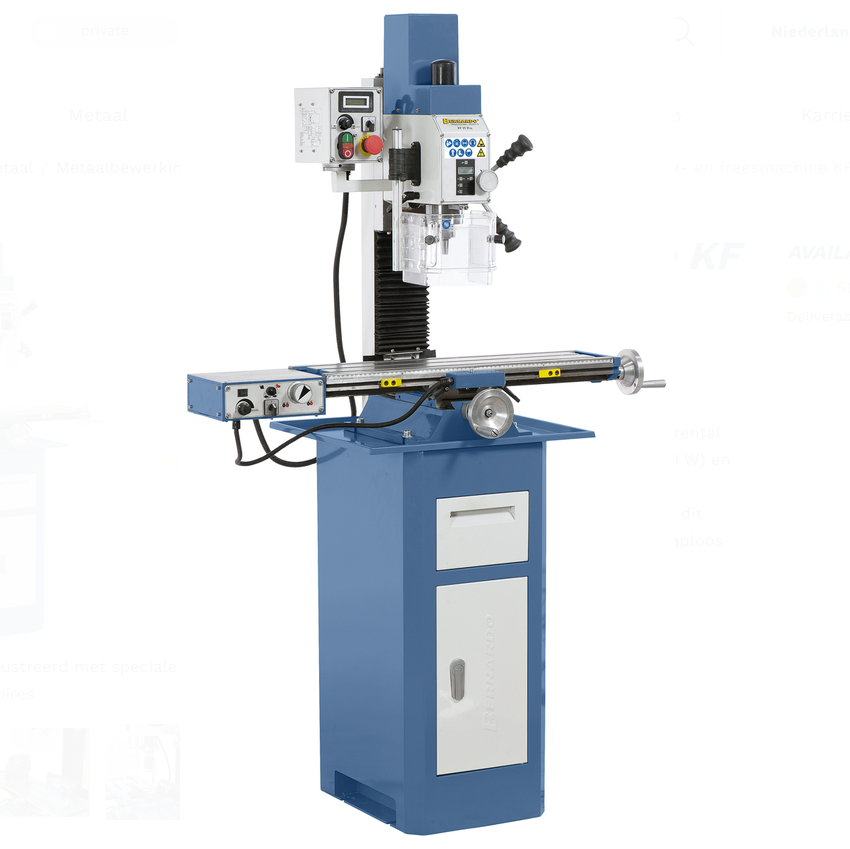

Deze compacte boor-/freesmachine biedt een traploos toerental van 50 tot 3000 omw./min en een krachtige gelijkstroommotor voor optimale prestaties, ook bij lage toerentallen. De grote kruistafel met T-groeven, nauwkeurige zwaluwstaartgeleidingen en tweezijdig zwenkbare freeskop maken de machine geschikt voor uiteenlopende bewerkingen zoals frezen, boren en tappen. Dankzij de digitale toerental- en pinoleslaguitlezing, x-asvoeding en rechts-/linksloop werkt u nauwkeurig, efficiënt en comfortabel.
- Hoog toerentalbereik van 50 - 3000 omw./min, optimale krachtsoverbrenging door twee traps aandrijving
- Variable toerentalinstelling, toerental kan traploos op het werkstuk aangepast worden
- Model ook met freestafelvoeding en 3 assige positieaanduiding leverbaar

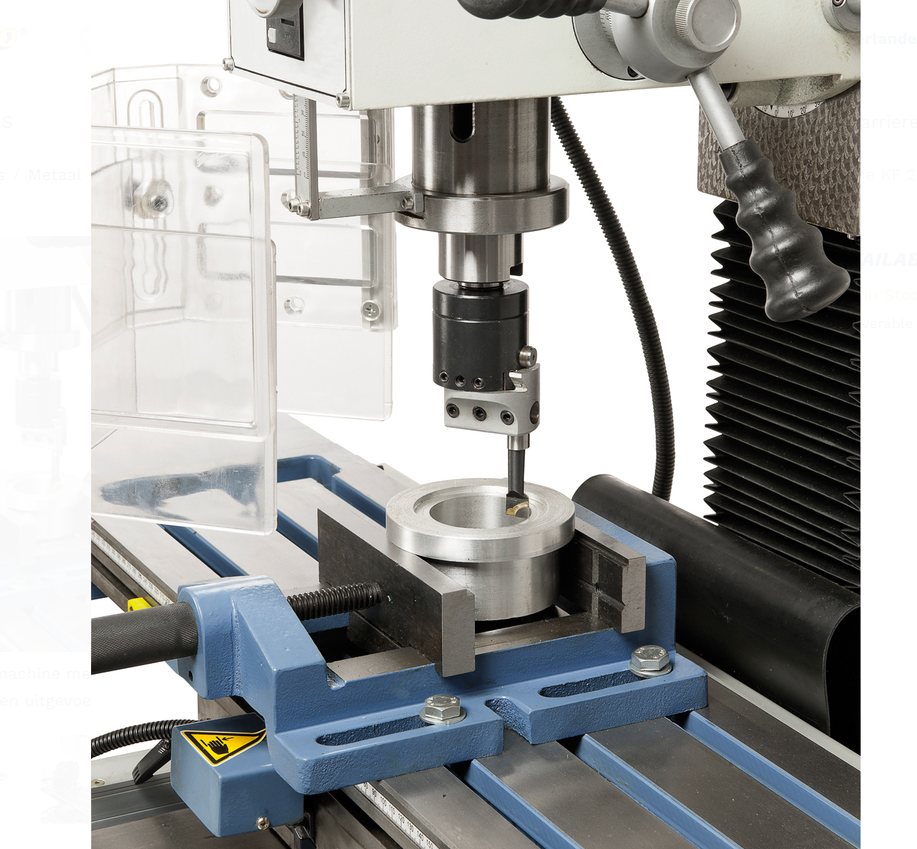

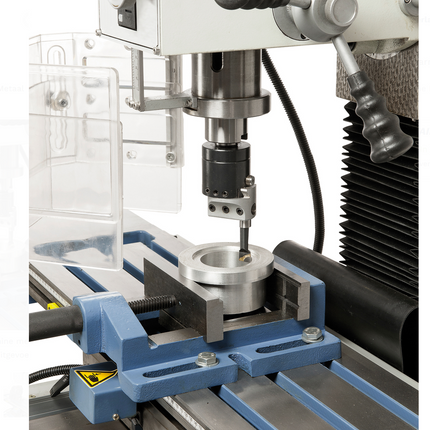

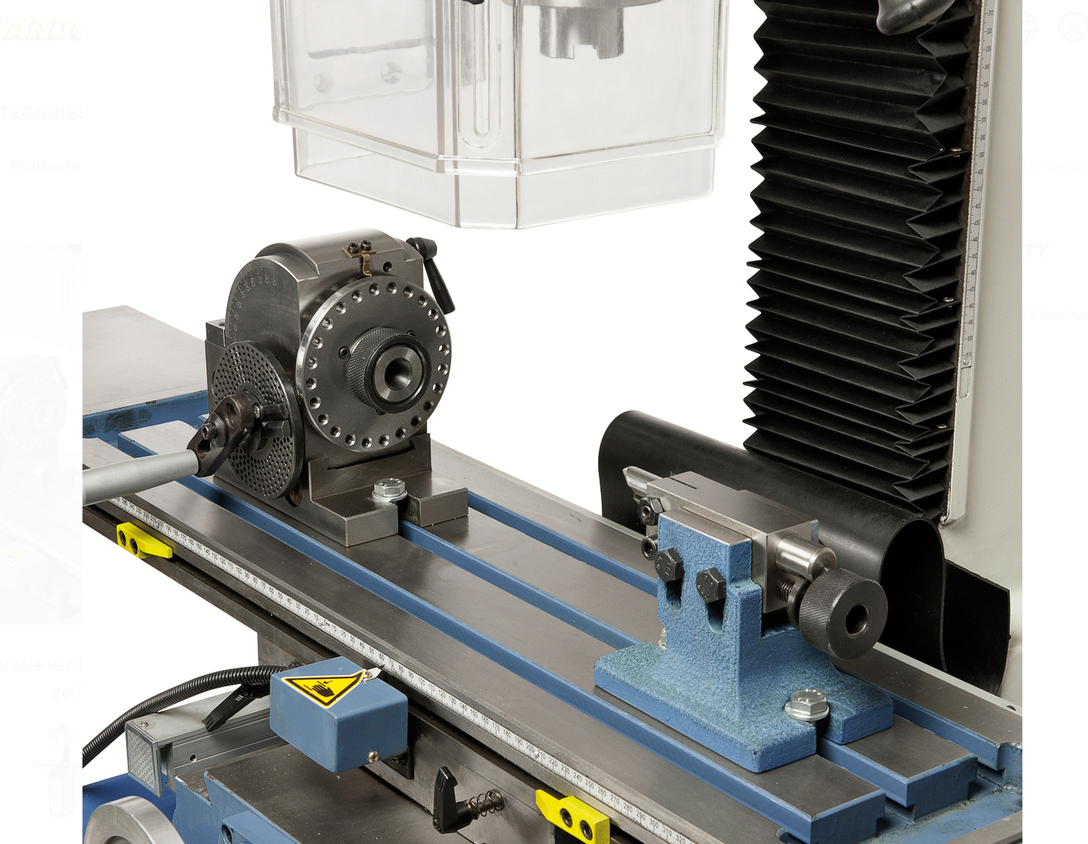

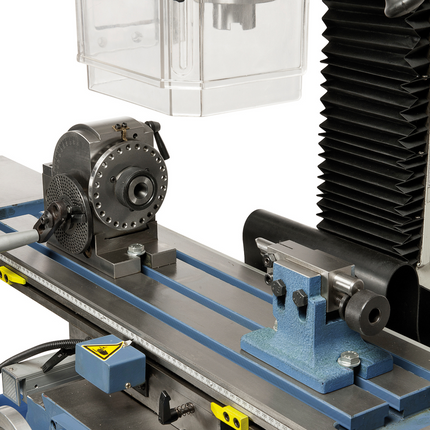

- Groot bemeten kruistafel met T-groeven, nauwkeurig bewerkt
- Veelzijdige gebruiksmogelijkheden , bijv. vlakfrezen, slede frezen, etc.
- Gelijkstroommotor voor optimaal draaimoment in lage toerentalbereik
- Tweezijdig zwenkbare freeskop voor hoekboren, kantenfrezen etc.
- Incl. EMV-filter, beschermd electrische apparaten tegen electromagnetische storingen
- Standaard met rechts-linksloop voor tappen
- Hoge draainauwkeurigheid in de pinole door kogellagers (≤ 0,015 mm)
- Zwaluwstaartgeleiding voor x-, y- en z-as, nastelbaar via spiebaan
- Pinoleinstelling door handgreep, fijninstelling door handwiel
Specificaties:
|
Boorcapaciteit in staal
|
20 mm
|
|
Sterfrezen max.
|
63 mm
|
|
Frezen max.
|
20 mm
|
|
Uitlading
|
170 mm
|
|
Afstand spindel/tafel min./max.
|
45 / 325 mm
|
|
Pinoleslag
|
52 mm
|
|
Spindeltoerental, traploos
|
50 - 1500 / 100 - 3000 omw./min
|
|
Spindelopname
|
MK 3
|
|
Tafelgrootte
|
700 x 180 mm
|
|
Loopweg (x / y)
|
470 / 150 mm
|
|
Freeskop zwenkbaar
|
-90° tot +90°
|
|
Hoogteverstelling freeskop
|
275 mm
|
|
T-groeven grootte
|
12 mm
|
|
Motor-afgiftecapaciteit S1 100%
|
0,90 kW / 230 V
|
|
Motor-opnamecapaciteit S6 40%
|
1,35 kW / 230 V
|
|
Machineafmeting (B x D x H)*
|
950 x 560 x 930 mm
|
|
Gewicht ca.
|
135 kg
|
Leveringsomvang
- Spilopname MK 3 / B 16
- Trekstang
- x-asvoeding FTV 6

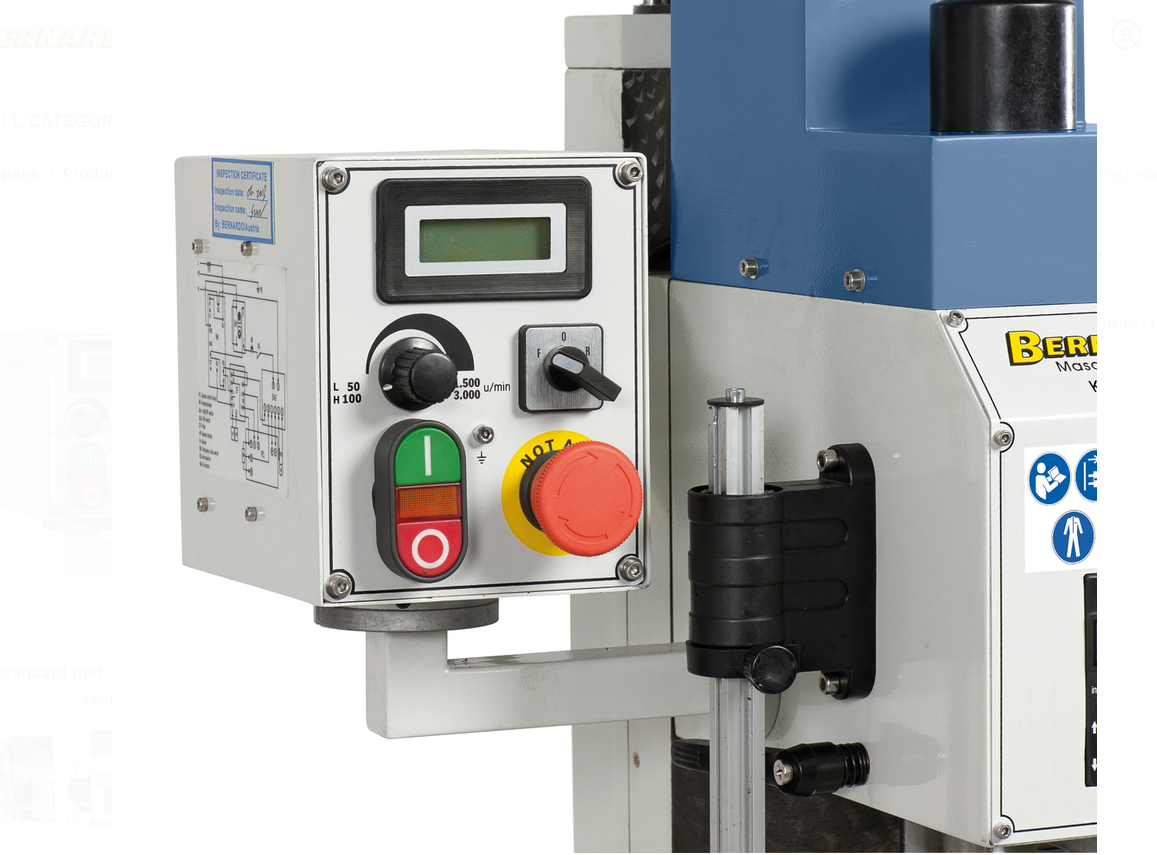

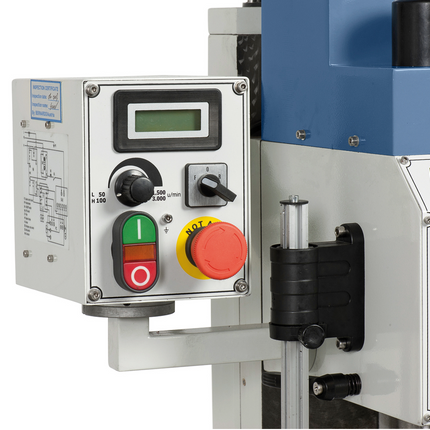

- Digitale pinoleslaguitlezing
- Digitale toerentaluitlezing
- EMV-filter volgens CE-normering
- In hoogte verstelbare beschermkap
- Bedieningsgereedschap
