Omschrijving

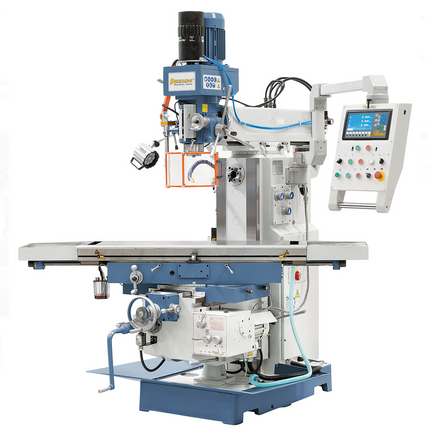

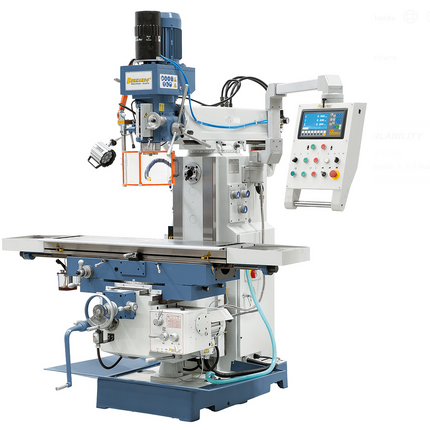

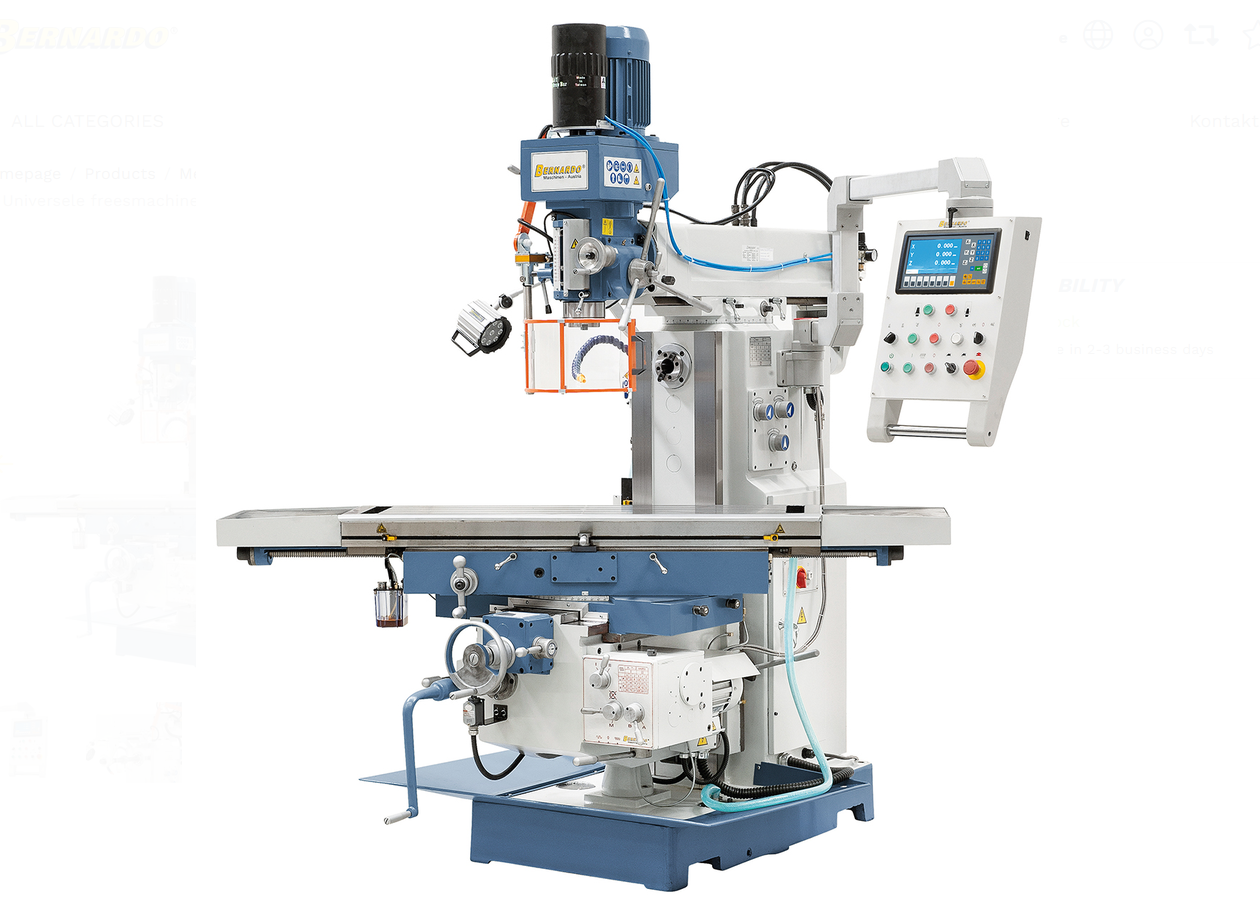

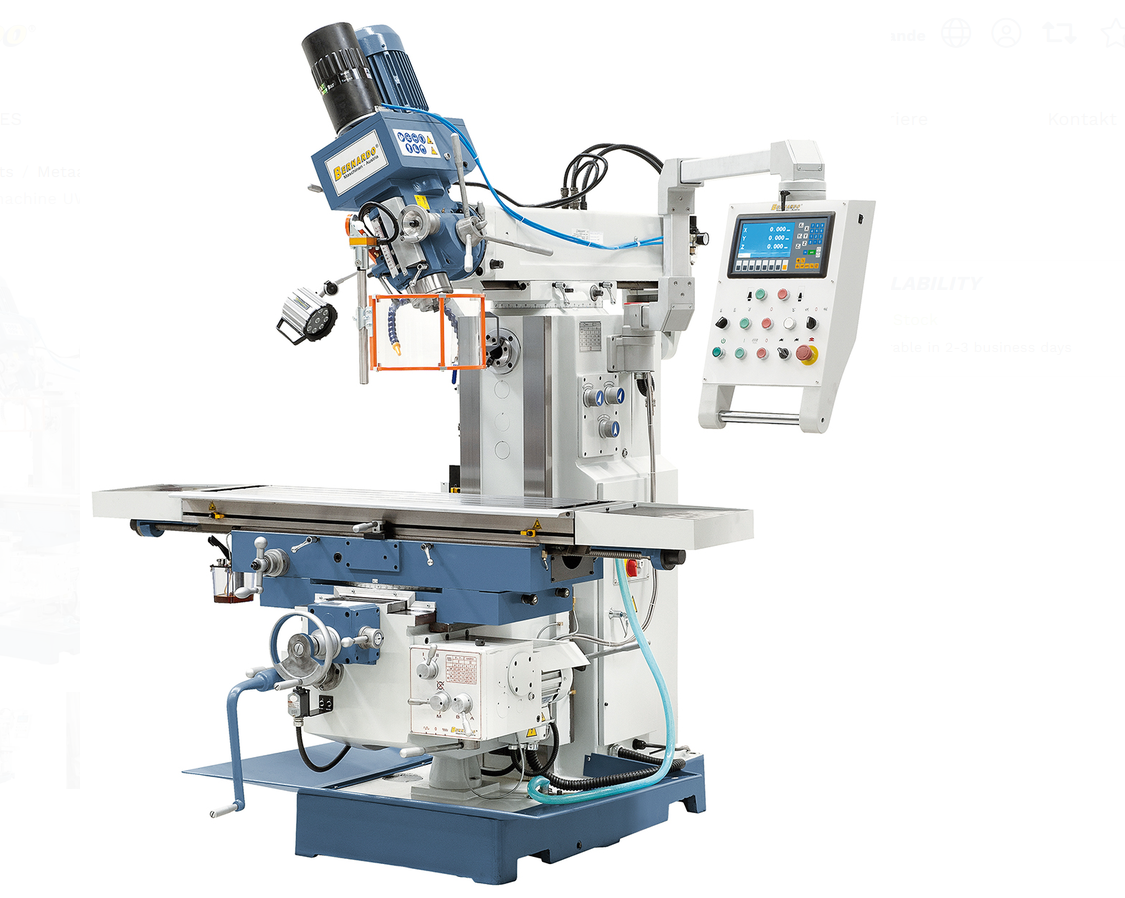

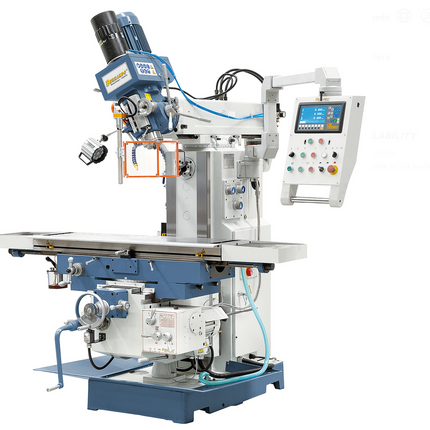

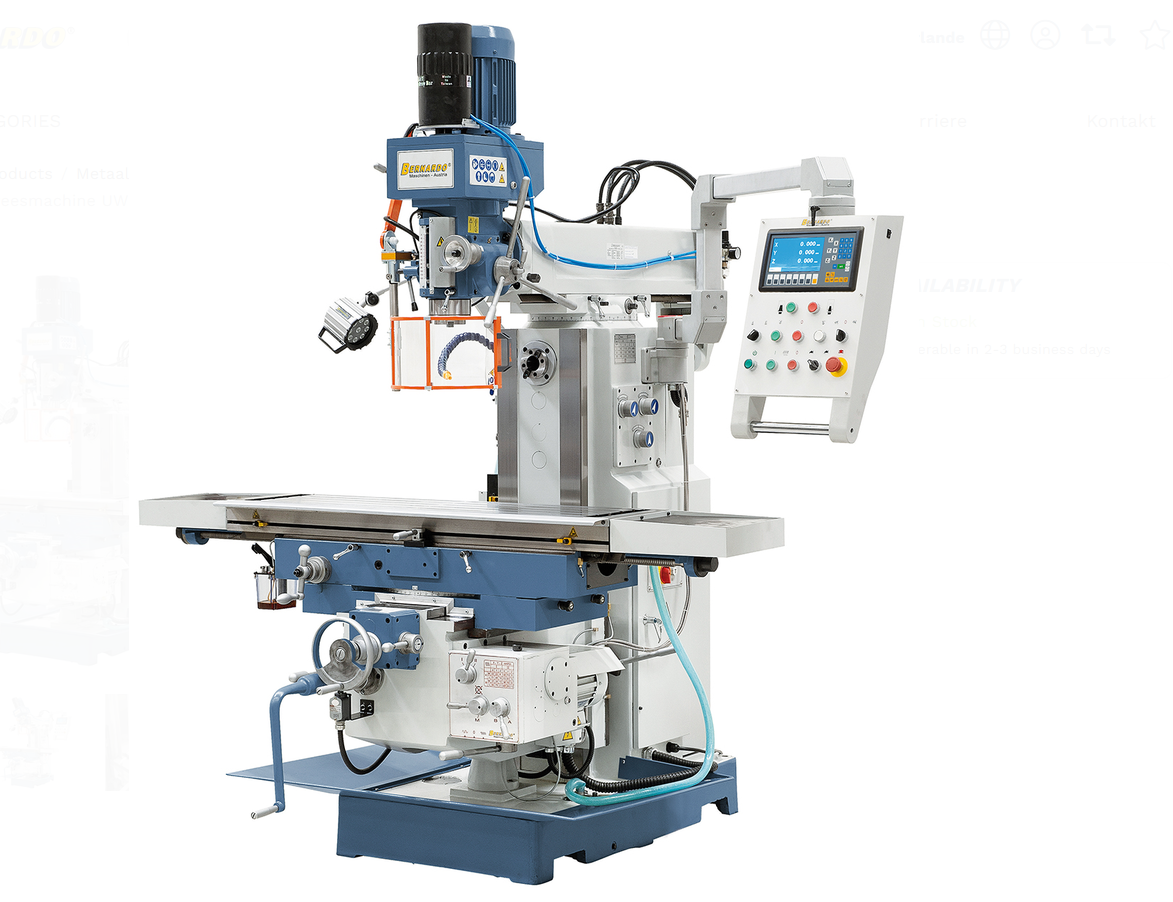

Deze universele freesmachine is ontwikkeld voor intensief professioneel gebruik en biedt maximale precisie, kracht en veelzijdigheid. Dankzij de automatische tafelvoeding in alle assen, de digitale 3-assige positieuitlezing en de extra horizontale spindel is de machine geschikt voor uiteenlopende frees-, boor- en tapwerkzaamheden. De robuuste gietstalen constructie, geslepen tandwielen in oliebad en uitgebreide standaarduitrusting zorgen voor hoge nauwkeurigheid, een trillingsarme werking en een lange levensduur.

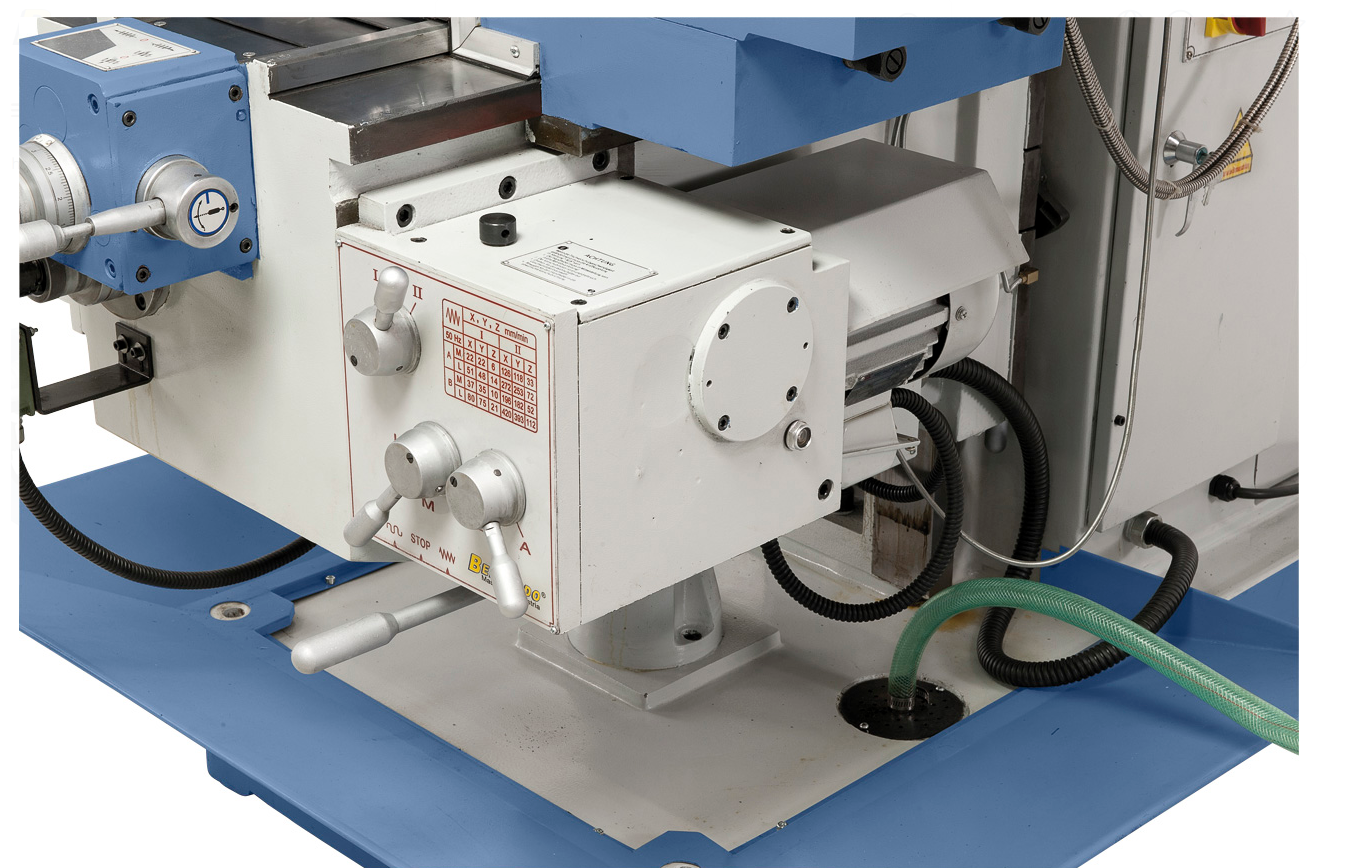

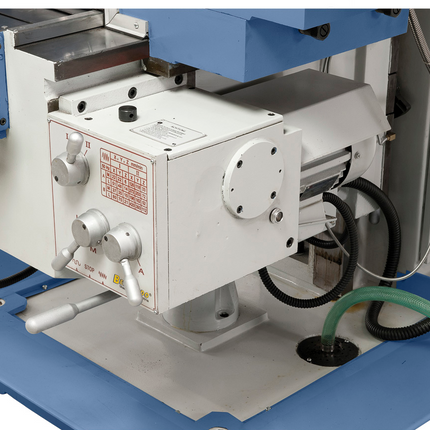

- Automatische tafelvoeding (8 stappen) in alle assen met snelgangfunctie

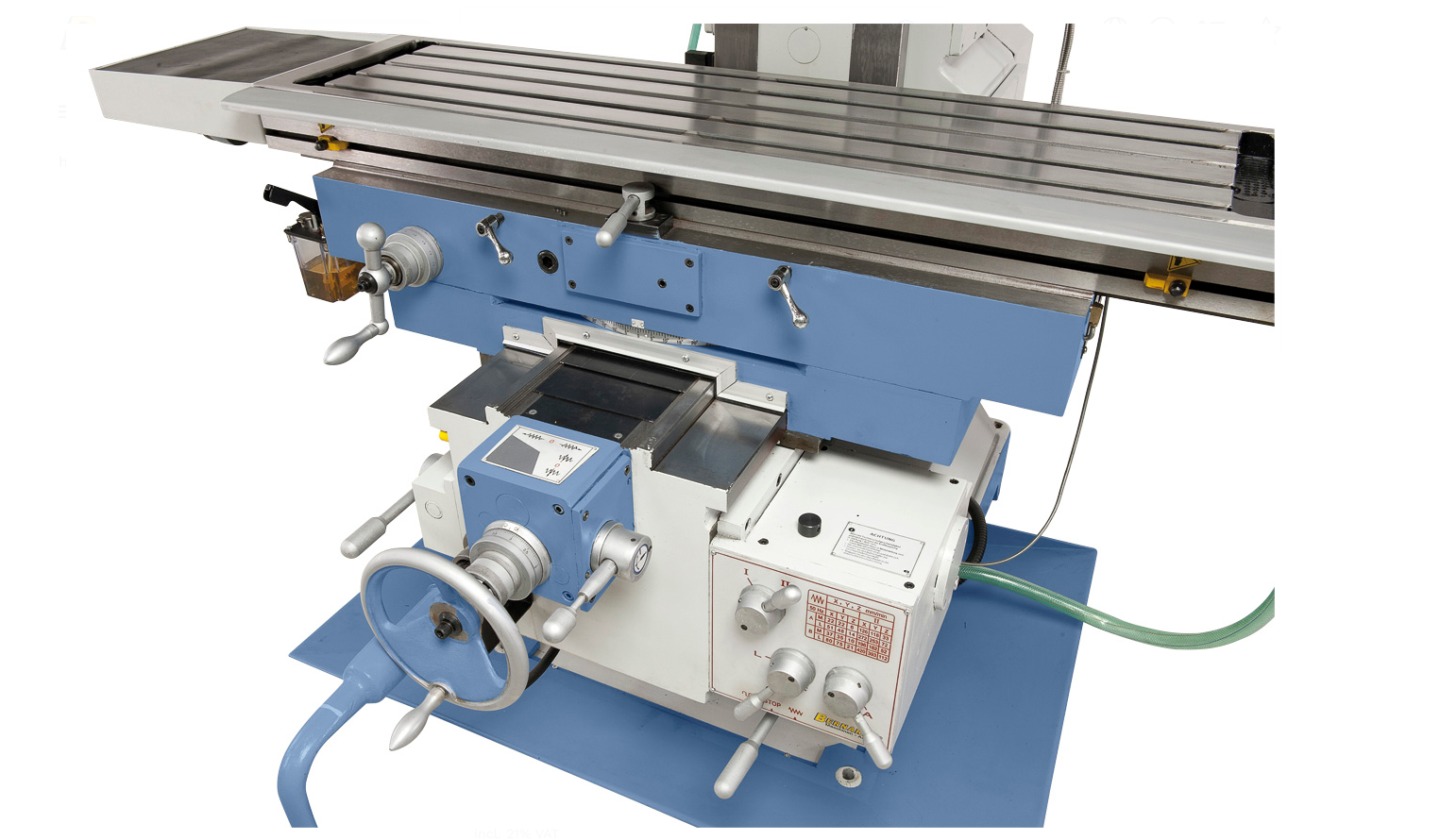

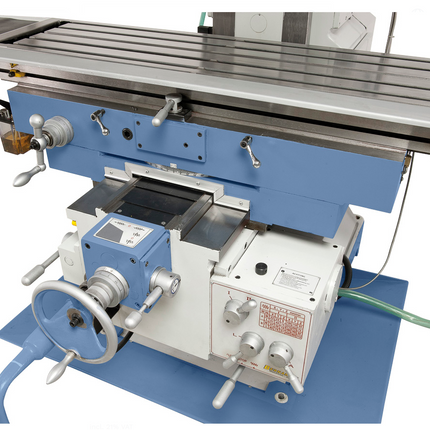

- Groot bemeten (1600 x 360 mm) kruistafel met T-groeven
- Verhoogde productiviteit door standaard digitale 3-assige positieuitlezing

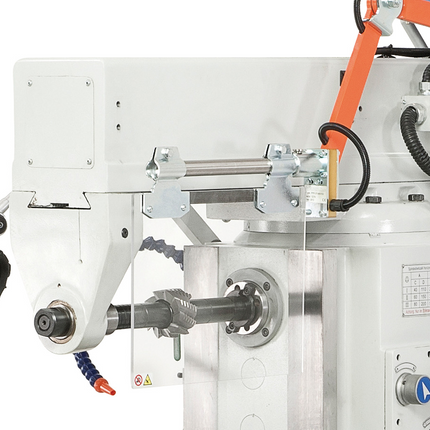

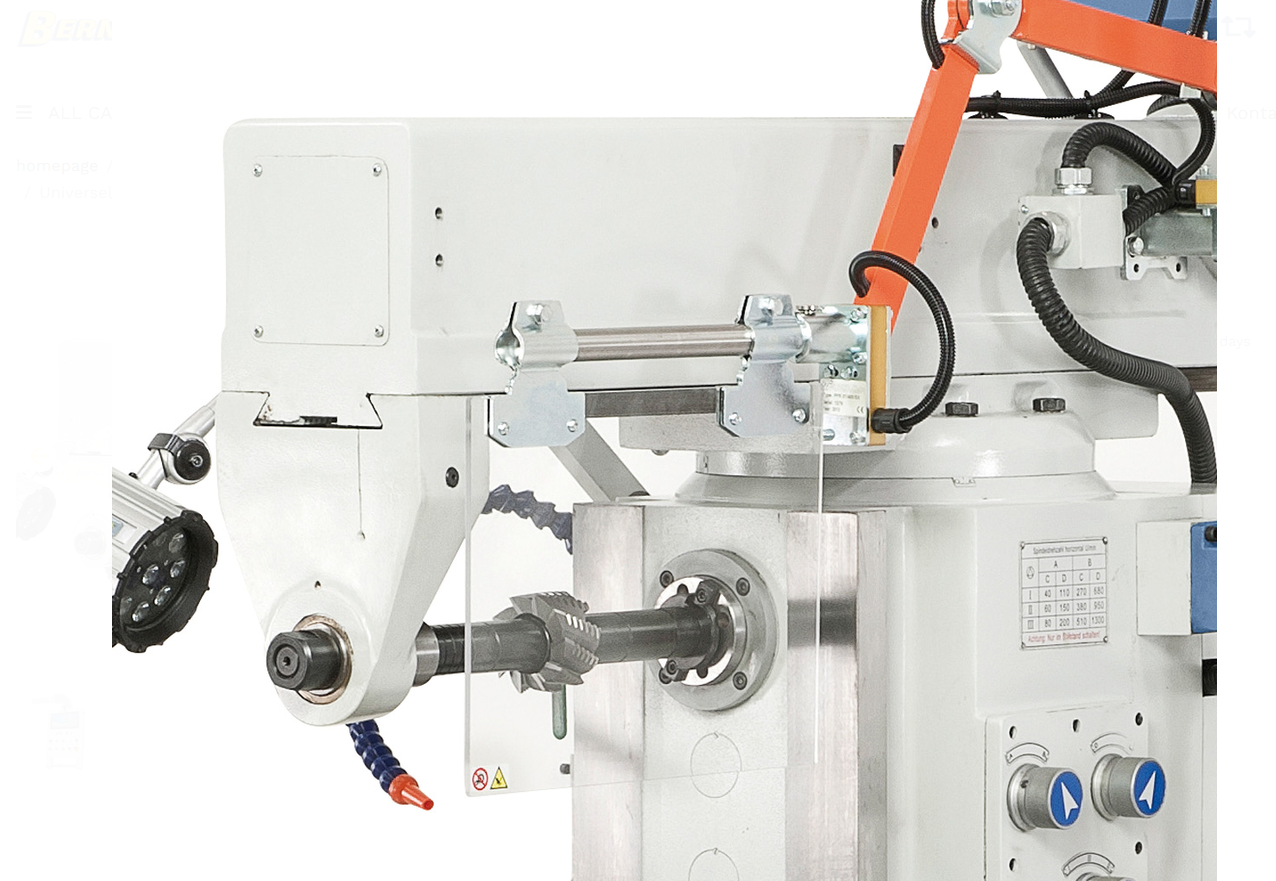

- Gotere inzetbaarheid door aanvullende horizontaalspindel
- Automatische pinolevoeding (0,08 - 0,25 mm/omw.) wordt meegeleverd
- Omvangrijke toebehoren als standaarduitrusting meegeleverd
- Rustige loop door geslepen in oliebad lopende tandwielen
- Massieve rechthoekgeleiding in de y- en z-as
- Zware machinevoet uit gietstaal voor vibratievrij werken
- Rechts- linksloop voor tappen
Specificaties:
| Tafelgrootte |
1600 x 360 mm |
| Spindelopname |
ISO 40 |

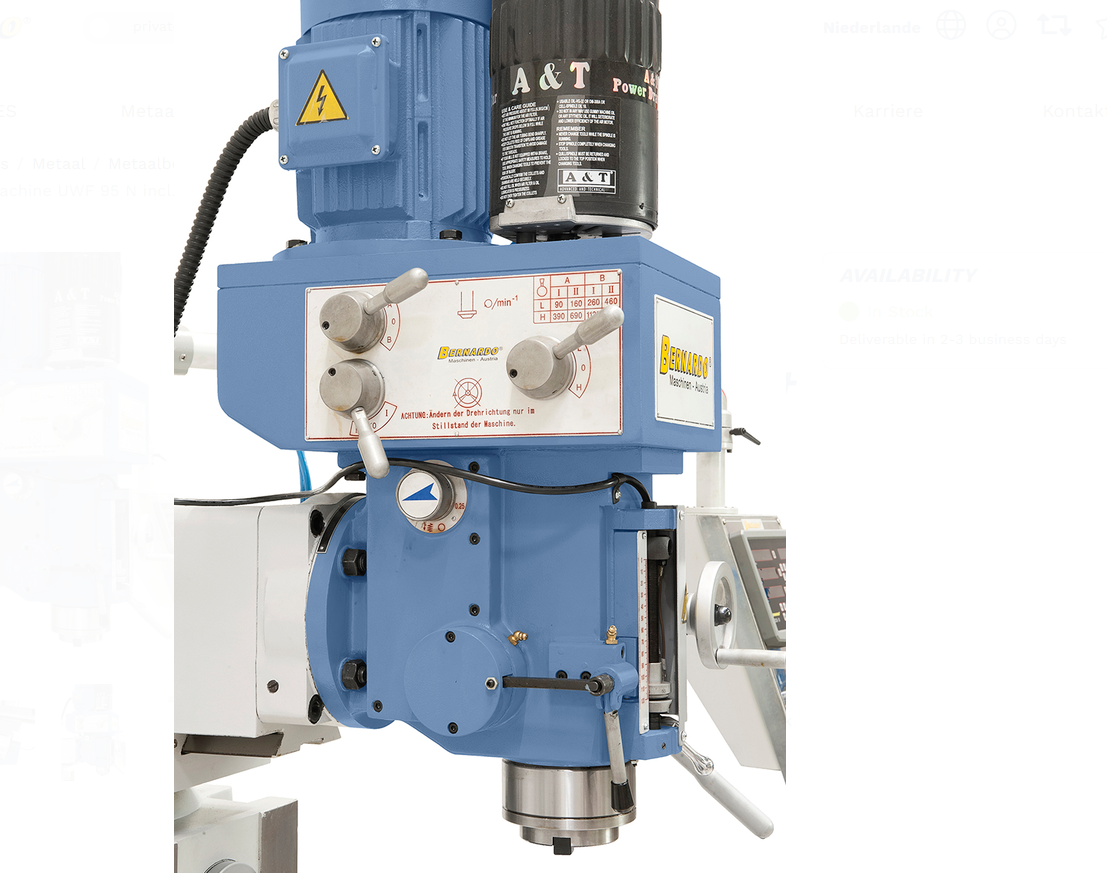

| Spindeltoerental verticaal |
(8) 90 - 2000 omw./min |
| Spindeltoerental horizontaal |
(12) 40 - 1300 omw./min |
| Pinoleslag |
120 mm |
| Pinolevoeding |
0,08 / 0,15 / 0,25 mm/omw. |
| Loopweg (x / y / z) |
1300 / 300 / 400 mm |
| Uitlading |
150 - 770 mm |
| Tafel zwenkbaar |
-45° tot +45° |
| Spindelkop zwenkbereik |
-90° tot +90° |
| Afstand spindel / tafel |
120 - 520 mm |
| Voedingsbereik langs |
(8) 22 - 420 mm/min |
| Voedingsbereik dwars |
(8) 22 - 393 mm/min |
| Voedingsbereik verticaal |
(8) 6 - 112 mm/min |
| Snelgang x-, y- en z-as |
1290 / 1208 / 513 mm/min |
| T-groeven grootte |
14 mm |
| Motorcapaciteit verticaal |
2,2 kW |
| Motorcapaciteit horizontaal |
2,2 kW |
| Machineafmeting (B x D x H) |
2300 x 1960 x 2400 mm |
| Gewicht ca. |
2200 kg |
Leveringsomvang

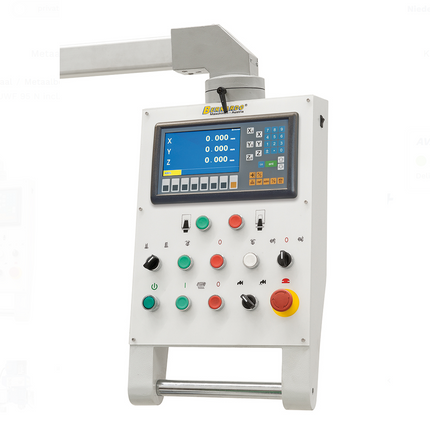

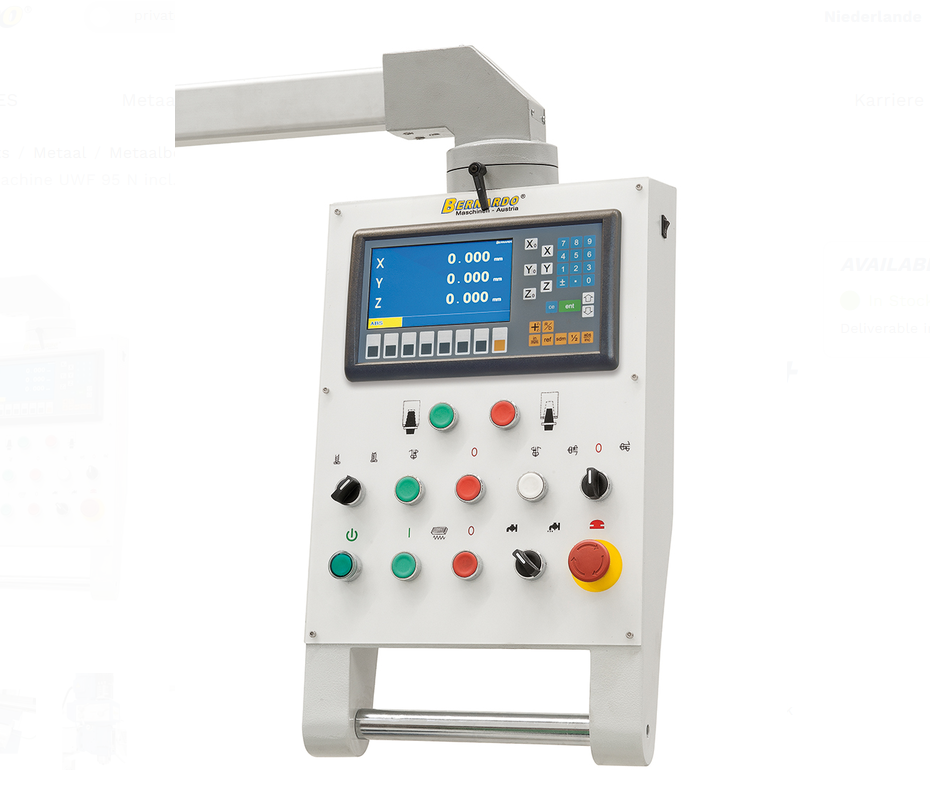

- 3 assige positieaanduiding ES-12 H met LCD-scherm
- Trekstang M 16
- Horizontaal tegenlagering
- Verstelbare Beschermkap
- Beschermkap voor horizontaal frezen
- Langere freesdoorn ISO 40/27 mm, ISO 40/40 mm
- Adapter ISO 40/MK 4, ISO 40/MK 3, ISO 40/MK 2
- Koelmiddelinrichting
- Pneumatische werkstukklemming (DIN 2080)
- LED-Machineverlichting
