Omschrijving

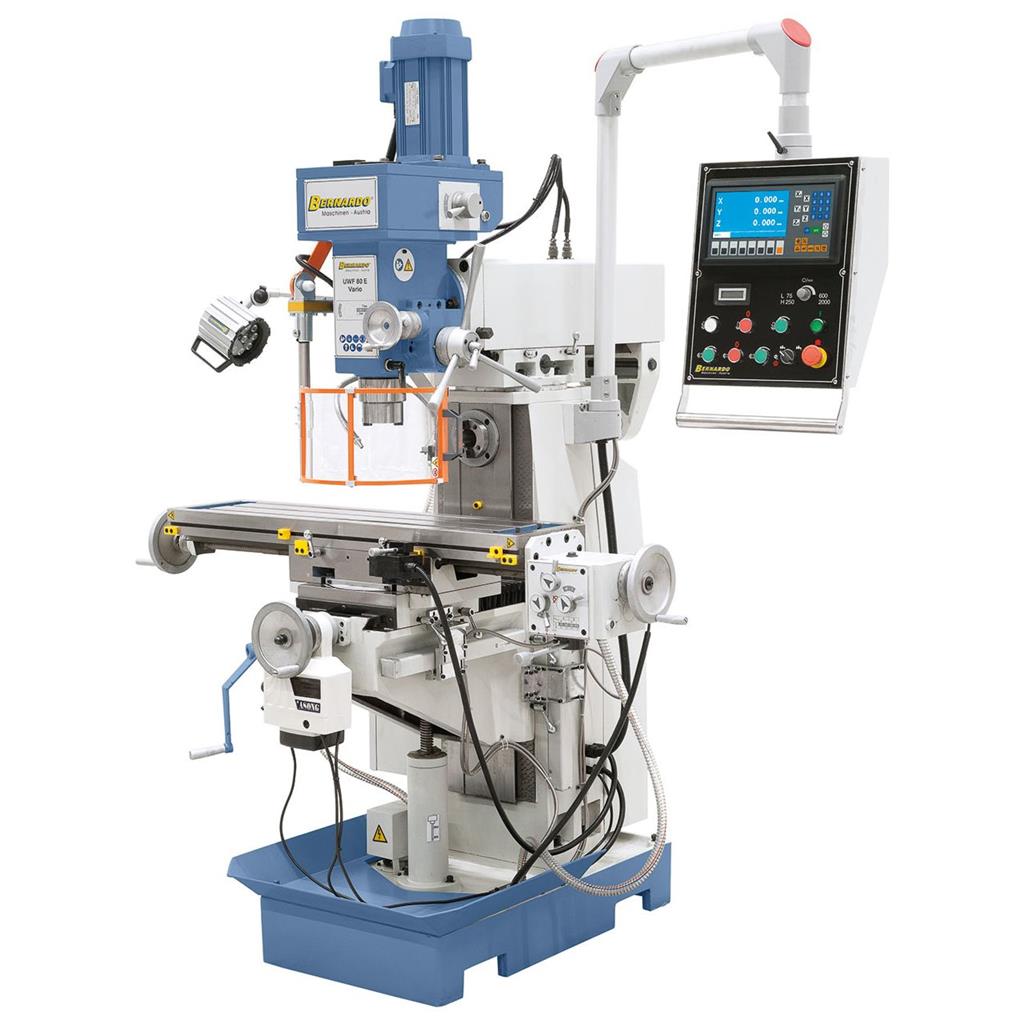

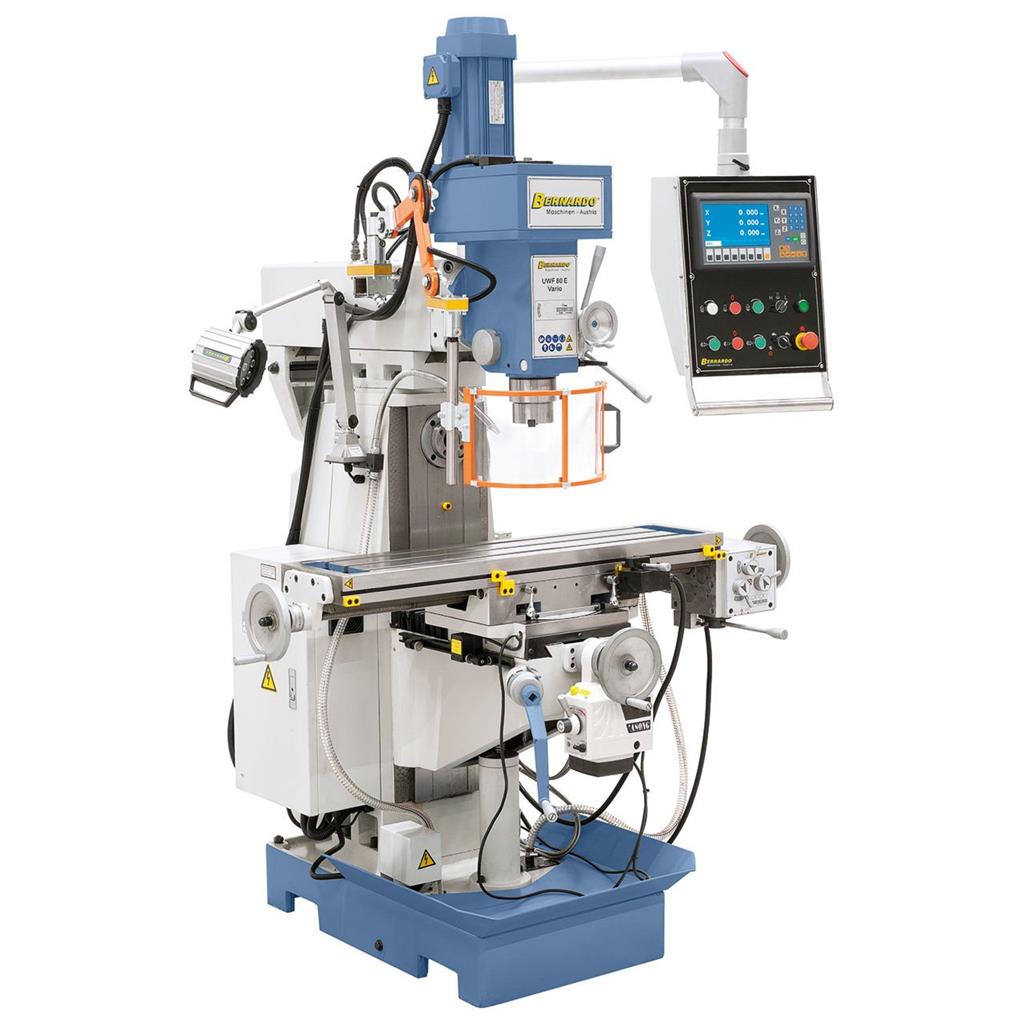

Deze universele freesmachine is ontwikkeld voor nauwkeurige en veelzijdige verspaningswerkzaamheden, zoals vlakfrezen, sleuffrezen, boren en uitdraaien. De traploos regelbare verticale spindel, automatische tafelvoeding en 3-assige digitale positieaanduiding zorgen voor een hoge productiviteit en maximale precisie. Dankzij de zwenkbare freestafel en tweezijdig verstelbare freeskop is de machine geschikt voor complexe bewerkingen onder verschillende hoeken. De robuuste constructie, krachtige aandrijfmotoren en uitgebreide standaarduitrusting maken deze freesmachine ideaal voor professioneel gebruik.
- Variabele toerentalinstelling (verticale spindel), door Delta frequentieregelaar met optimaal draaimoment verloop

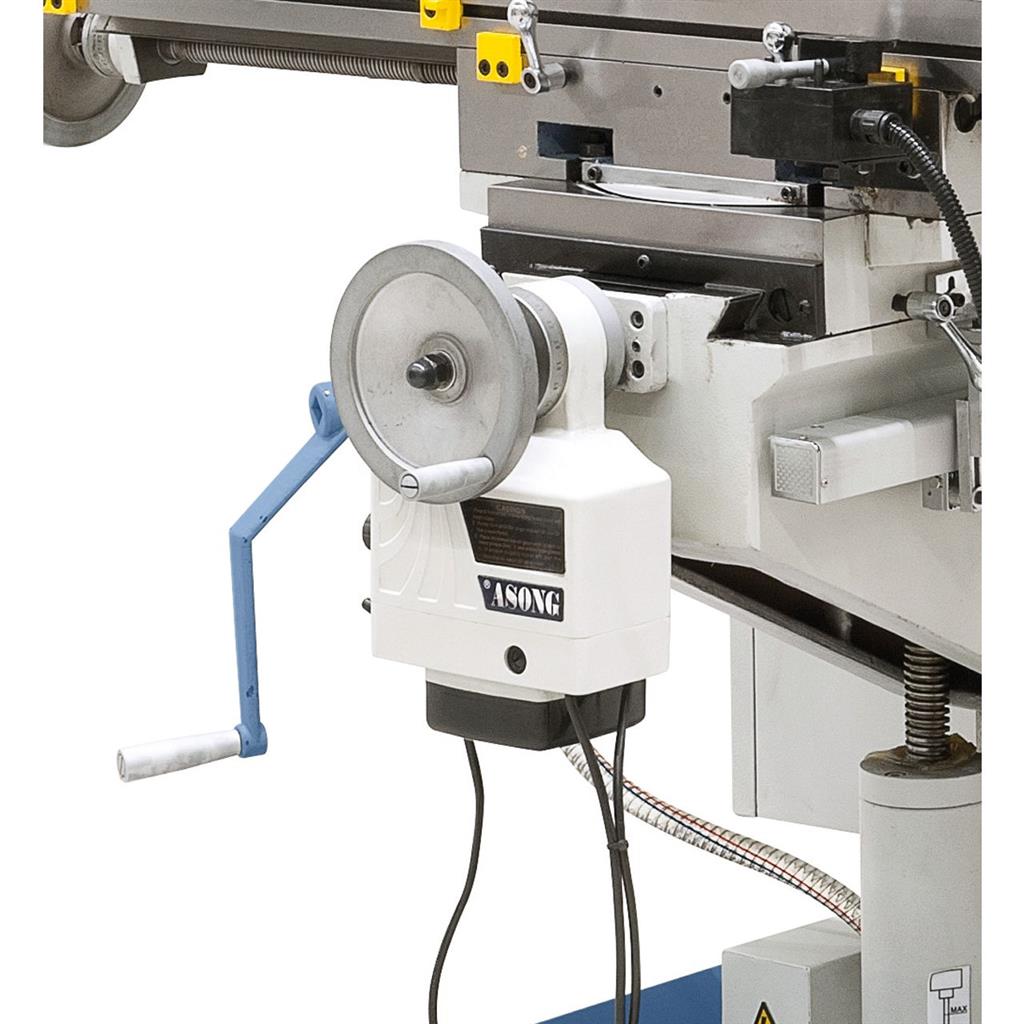

- Snelle tafelverstelling in de x- en y-as door automatische tafelvoeding met snelgang
- Veelzijdige gebruiksmogelijkheden zoals bijv: sleuvenfrezen, vlakfrezen, uitdraaien etc.
- Grotere inzetbaarheid door de zwenkbare freestafel van -45° tot +45°
- Verhoogde productiviteit door standaard positieaanduiding in alle drie de assen
- Hoge nauwkeurigheid (≤0,015 mm) van de pinole door lagering

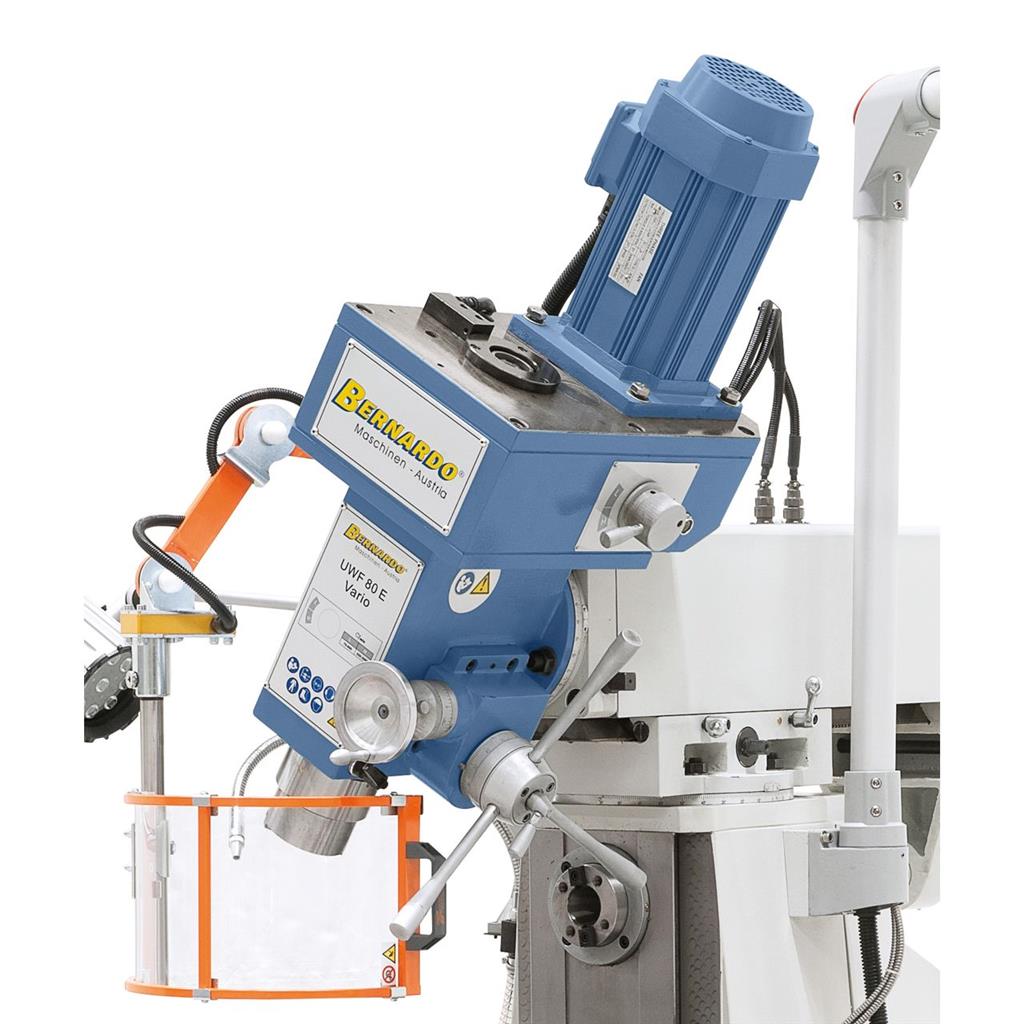

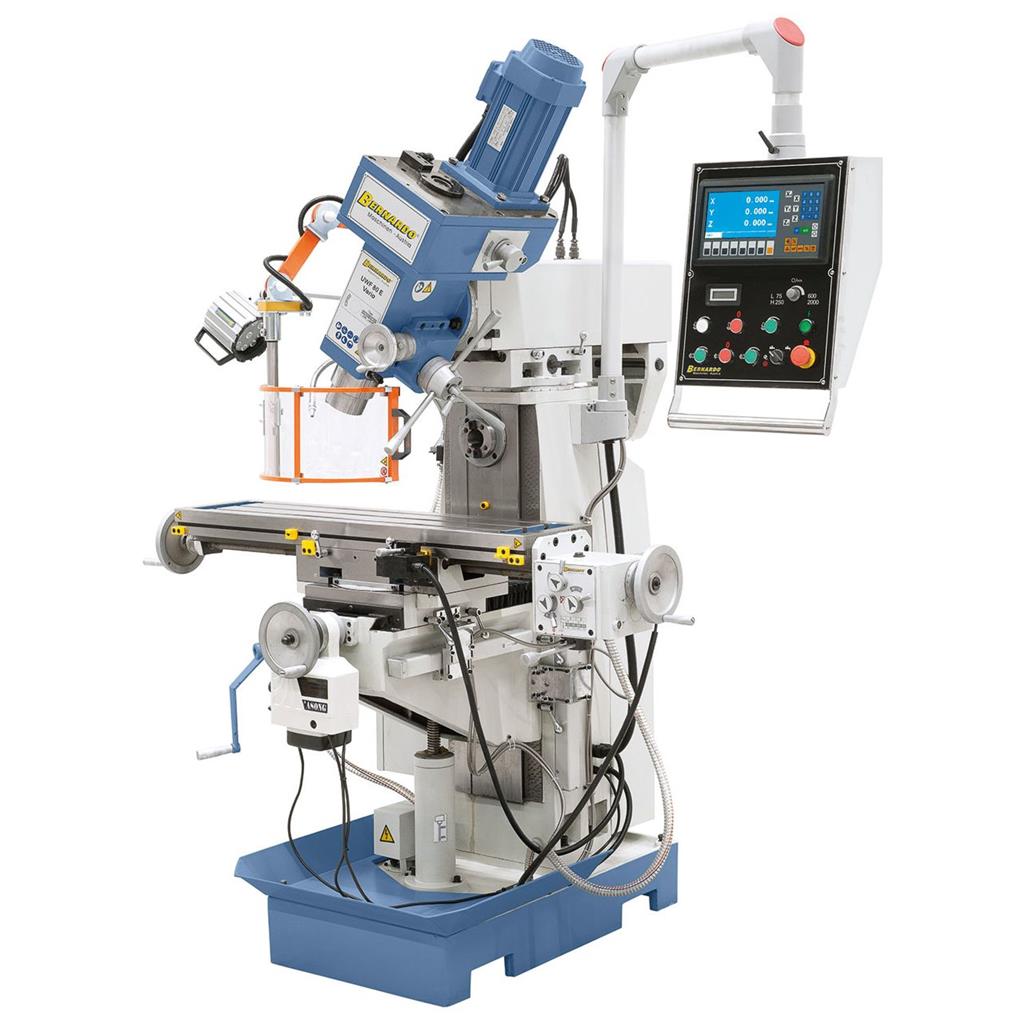

- Tweezijdig zwenkbare freeskop voor hoekboren, kantenfrezen etc.

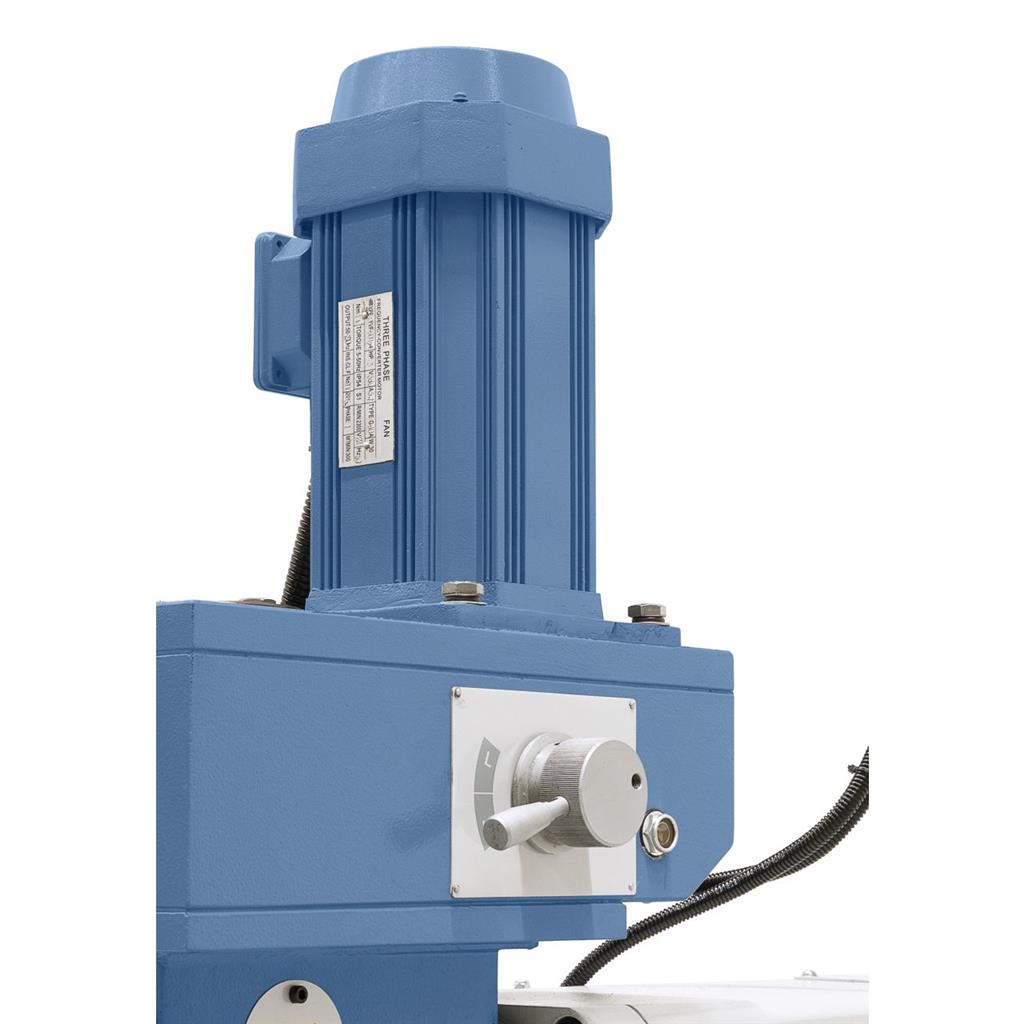

- Rustig lopende, sterke aandrijfmotor met frequentieregelaar

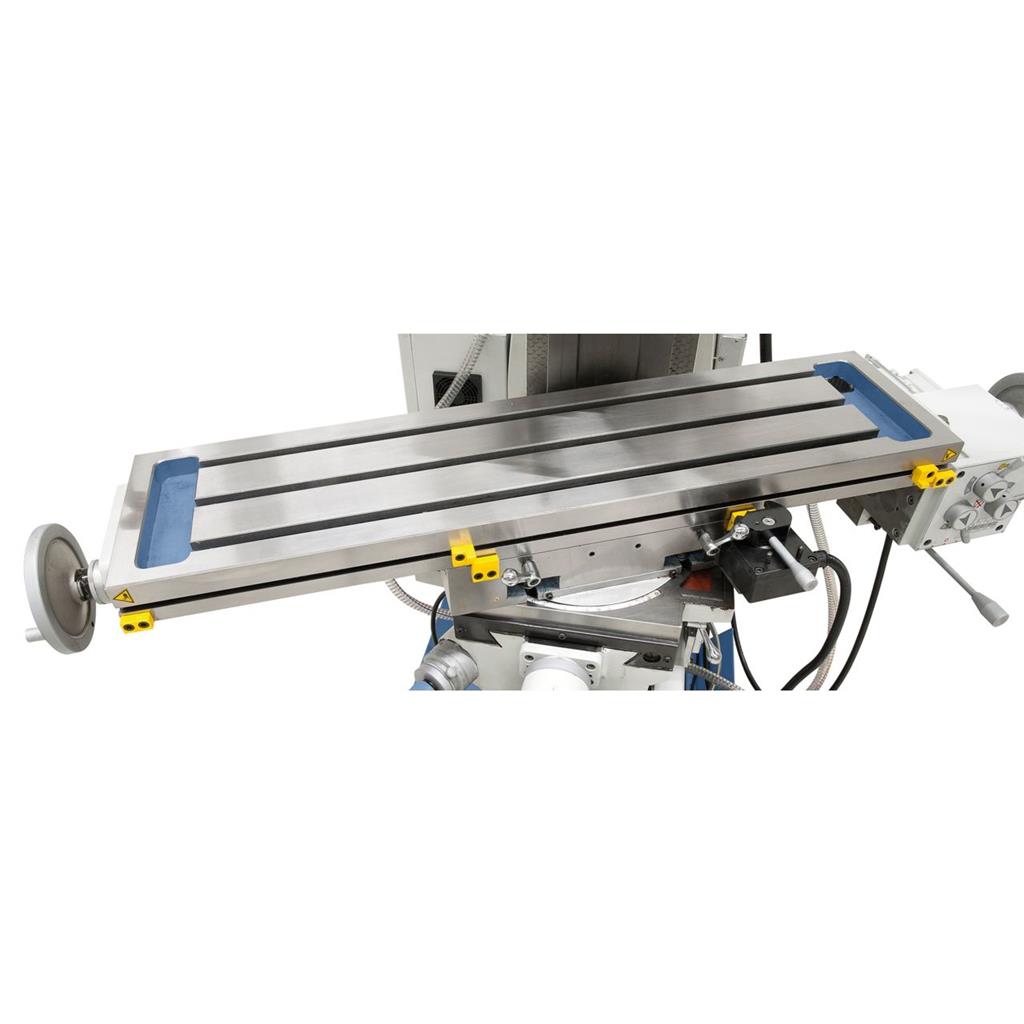

- Grote kruistafel (1000 x 240 mm) met T-groeven
Specificaties:
| Tafelgrootte |
1000 x 240 mm |
| Spindelopname |
ISO 40 |
| Spindeltoerental verticaal, traploos |
75-600 / 250-2000 omw./min |
| Spindeltoerental horizontaal |
(9) 60 - 1350 omw./min |
| Pinoleslag |
125 mm |
| Loopweg langs (x) |
590 mm |
| Loopweg dwars (y) |
175 mm |
| Loopweg verticaal (z) |
320 mm |
| Afstand spindel / tafel |
55 - 375 mm |
| Uitlading |
225 - 650 mm |
| Tafel zwenkbaar |
-45° tot +45° |
| Spindelkop zwenkbereik |
-90° tot +90° |
| Voedingsbereik, langs |
(8) 32 - 700 mm/min |
| T-groeven grootte |
14 mm |
| Motorcapaciteit verticaal |
2,2 kW |
| Motorcapaciteit horizontaal |
1,5 kW |
| Machineafmeting (B x D x H) |
1600 x 1500 x 2100 mm |
| Gewicht ca. |
1010 kg |
Leveringsomvang
- 3 assige positieaanduiding ES-12 H met LCD-scherm
- Trekstang M 16
- LED-Machineverlichting
- Koelmiddelinrichting
- Frequentieregelaar
- Automatische tafel voeding voor x-as
- Automatische tafel voeding voor y-as
- Adapter ISO 40 / MK 3
- Adapter ISO 40 / B 18
- Reduceerhuls MK 3/2
- Langere freesdoorn ISO 40 / 27 mm
- Verstelbare beschermkap

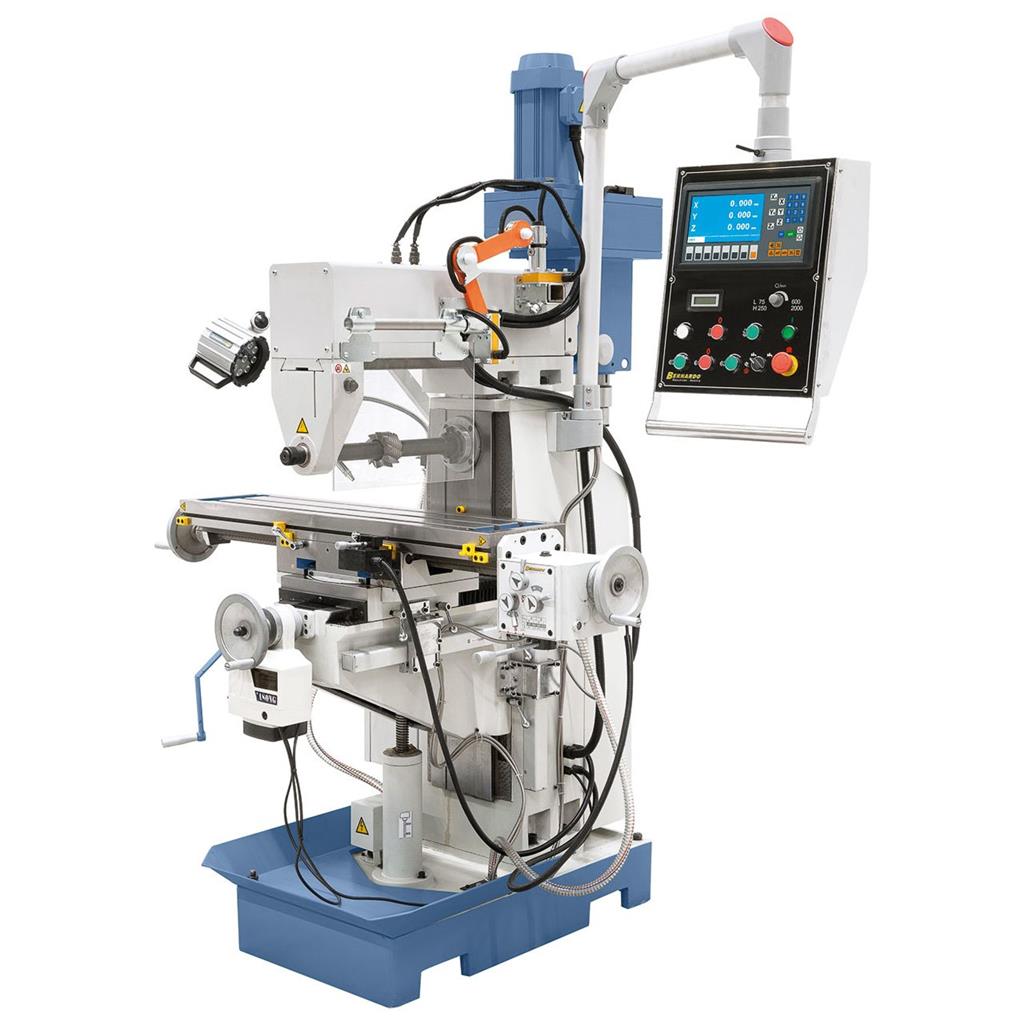

- Beschermkap voor horizontaal frezen
- Horizontaal tegenlagering
