Omschrijving

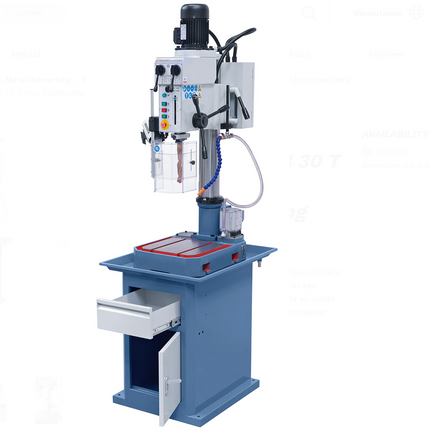

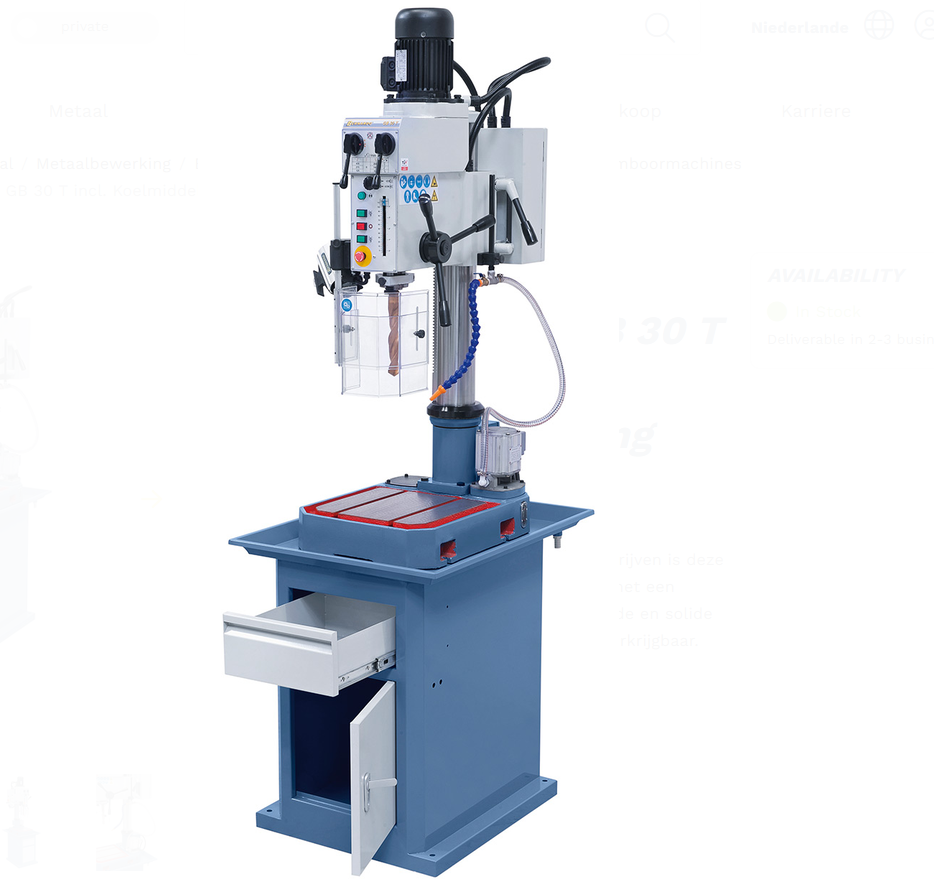

Deze tandwielkolomboormachine is ontworpen voor nauwkeurig en krachtig boor- en draadsnijwerk in een professionele werkomgeving. De aandrijving met geharde en geslepen tandwielen zorgt voor een rustige loop en een zeer nauwkeurige rondloop, terwijl de spindel in precisielagers een rondloopnauwkeurigheid tot ≤ 0,02 mm garandeert.
Het toerental wordt eenvoudig ingesteld via een bedieningshefboom op de aandrijfkop en de machine is voorzien van rechts- en linksloop voor efficiënt draadsnijden. De gietijzeren boortafel met T-groeven en koelmiddelkanalen biedt een stabiele basis voor nauwkeurig werken, terwijl de geslepen stalen kolom geschikt is voor zware belasting.
- Instelbare boordiepteaanslag met verdeelschaal

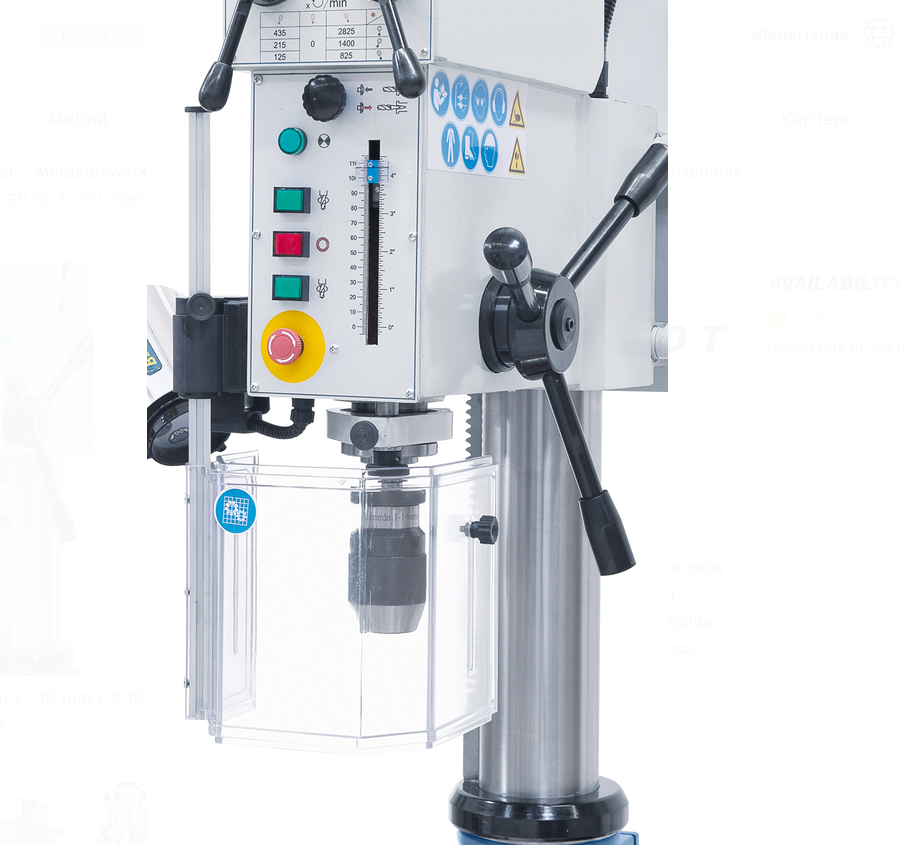

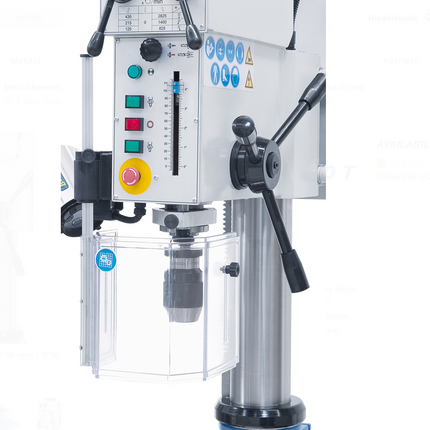

- Toerental instelling middels bedieningshefboom aan de aandrijfkop
- Gegarandeerd nauwkeurige rondloop, spindel loopt in precisielagers
- Rechts- linksloop voorziening voor draadsnijden
- Automatische gereedschapuitwerper en LED-machineverlichting bij levering inbegrepen
- Rustige loop door aandrijving met geharde en geslepen tandwielen
- Gegarandeerde nauwkeurige rondloop ≤ 0,02 mm vanuit de nonius gemeten
- Stabiele en geslepen stalen kolom, geschikt voor zware belastingg
- Gietijzeren tafel met T-gleuven met omliggende koelmiddelkanalen
Specificaties:
|
Boorcapaciteit max.
|
30 mm
|
|
Draadsnijden max.
|
M16
|
|
Boorkop
|
1 - 13 mm / B 16
|
|
Spilopname
|
MK 3
|
|
Toerental
|
(6) 125 - 2825 omw./min
|
|
Werkbereik
|
240 mm
|
|
Afstand spindel / bodemplaat
|
655 mm
|
|
Noniusaanduiding
|
115 mm
|
|
Kolomdiameter
|
100 mm
|
|
Tafelafmeting / T-gleuven
|
- / 14 mm
|
|
Bodemplaatafmeting
|
320 x 315 mm
|
|
Motor-afgiftecapaciteit S1 100%
|
0,75 kW / 400 V
|
|
Motor-opnamecapaciteit S6 40%
|
1,1 kW / 400 V
|
|
Machineafmeting (B x D x H)*
|
450 x 700 x 1440 mm
|
|
Gewicht ca.
|
170 kg
|
Leveringsomvang
- Tandkransboorkop 1 - 13 mm / B 16
- Spilopname MK 3 / B 16
- Verloopstuk MK 3 / 2, MK 3 / 1

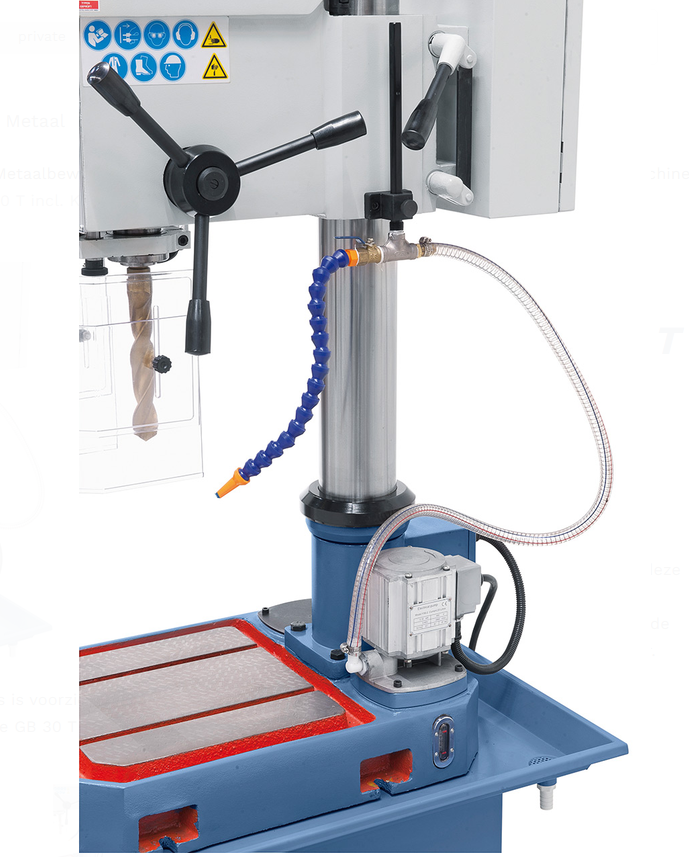

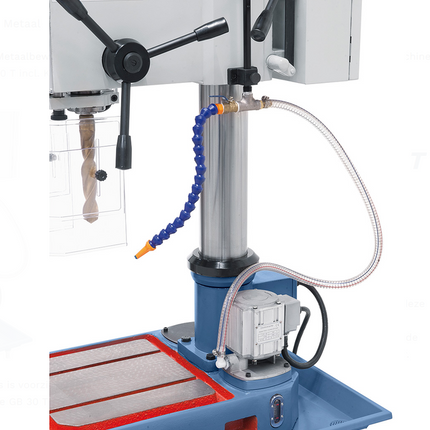

- Koelmiddelvoorziening
- Automatische werkstuk uitstoot
- LED-machineverlichting
- In hoogteverstelbare beschermkap
