Omschrijving

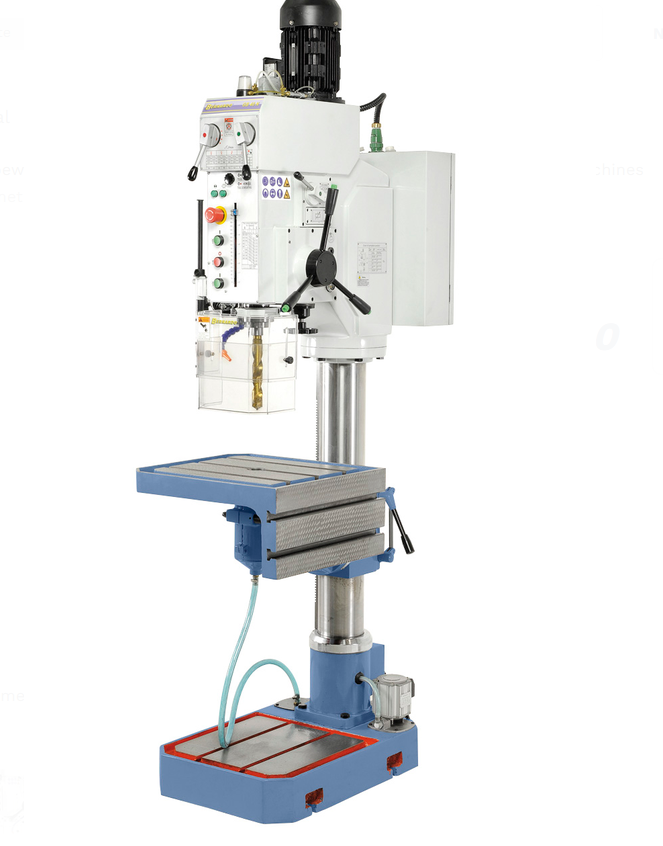

Deze robuuste kolomboormachine combineert hoge precisie met krachtige prestaties en is ontwikkeld voor intensief professioneel gebruik. Dankzij een rondloopnauwkeurigheid van ≤ 0,02 mm en geharde, geslepen tandwielen werkt de machine uiterst nauwkeurig en trillingsarm. Het toerental is instelbaar in twaalf standen van 75 tot 2020 omwentelingen per minuut, waardoor de machine geschikt is voor uiteenlopende boor- en draadsnijwerkzaamheden.
Met een boorcapaciteit van 40 mm in staal, 45 mm in gietwerk en een draadsnijcapaciteit tot M24 biedt deze machine volop mogelijkheden. De automatische spindelvoeding met drie voedingssnelheden, de rechts- en linksloop en de 45° zwenkbare boortafel zorgen voor comfortabel en efficiënt werken. Standaard is de machine uitgerust met een koelmiddelvoorziening, LED-verlichting, automatische gereedschapuitwerper en een complete set toebehoren, zodat u direct aan de slag kunt.
- Gegarandeerde rondloop nauwkeurigheid ≤ 0,02 mm, vanuit de nonius gemeten
- Rustige werking door geharde en geslepen tandwielen
- Standaard koelmiddelinstallatie en belichting
- Rechts- en linksloop van de nonius voor draadsnijden

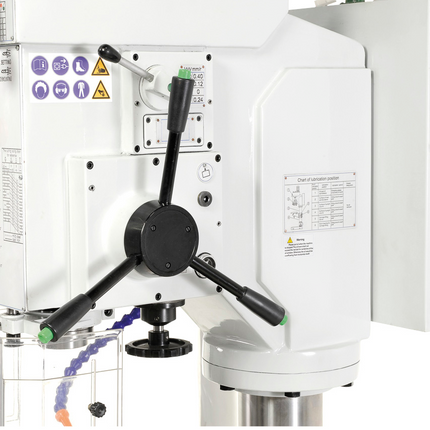

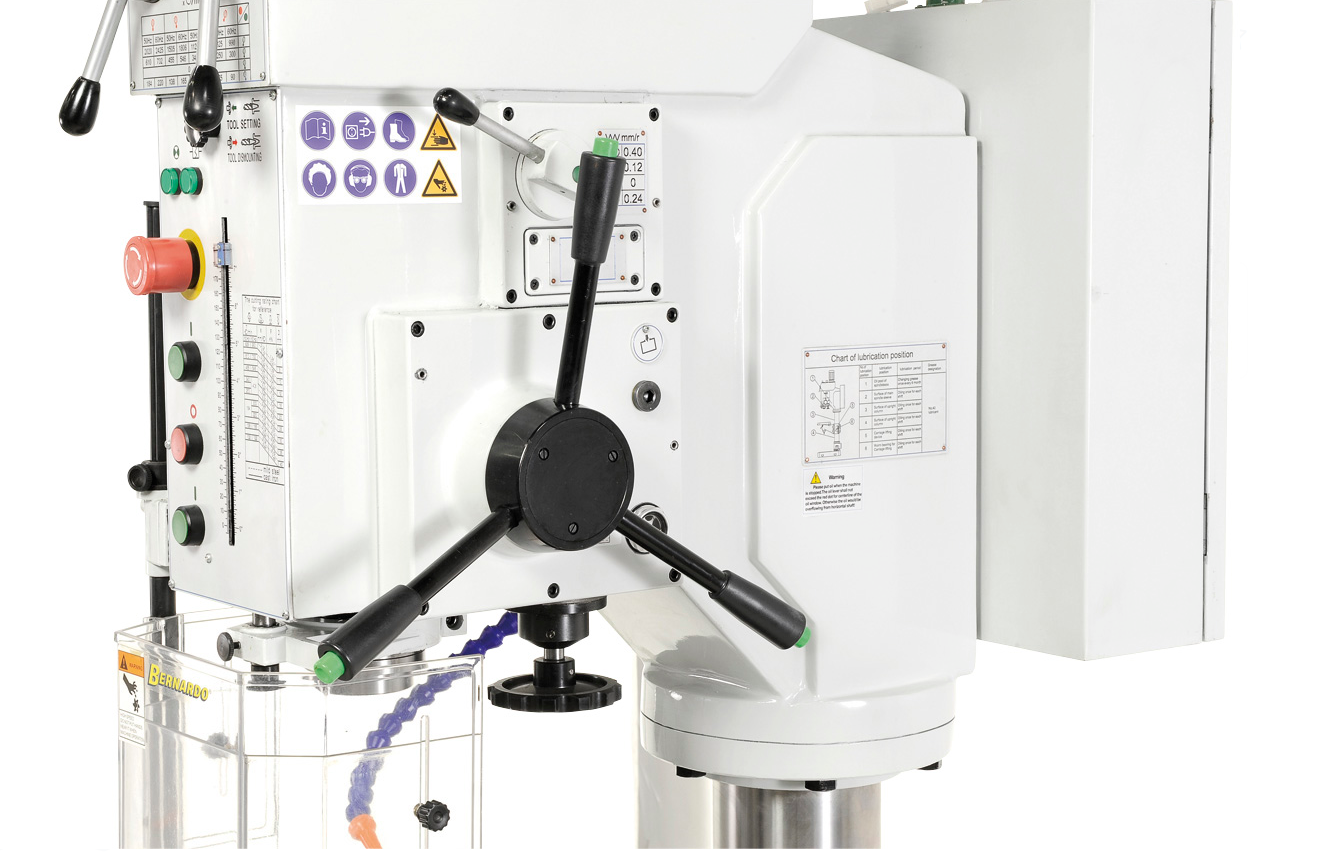

- 3 Automatische boorvoedingen schakelbaar met elektromagnetische koppeling
- Groot toerental bereik van 75 - 2020 omw./min (12 standen) voor optimaal werken
- Tafel, horizontaal draaibaar om de kolom, 45° rechts en links zwenkbaar
- Geslepen grondplaat met T-gleuven voor het opspannen van bijzonder grote werkstukken
Specificaties:
|
Boorcapaciteit in staal
|
40 mm
|
|
Boorcapaciteit in gietwerk
|
45 mm
|
|
Draadsnijden max.
|
M24
|
|
Boorkop
|
1 - 13 mm / B 16
|
|
Spilopname
|
MK 4
|
|
Spindeltoerental
|
(12) 75 - 2020 omw./min
|
|
Voedingsbereik
|
0,12 / 0,24 / 0,40 mm/omw.
|
|
Werkbereik
|
340 mm
|
|
Zwenkbare boortafel
|
-45° tot +45°
|
|
Afstand spindel / tafel max.
|
580 mm
|
|
Afstand spindel / bodemplaat
|
1200 mm
|
|
Noniusaanduiding
|
195 mm
|
|
Kolomdiameter
|
140 mm
|
|
Tafelafmeting / T-gleuven
|
500 x 540 mm / 18 mm
|
|
Verticaal opspanvlak / T-gleuven
|
500 x 240 mm / 18 mm
|
|
Bodemplaatafmeting
|
400 x 410 mm
|
|
Motor-afgiftevermogen S1 100%
|
1,5 kW / 400 V
|
|
Motor-opnamevermogen S6 40%
|
2,2 kW / 400 V
|
|
Machineafmeting (B x D x H)
|
570 x 850 x 2230 mm
|
|
Gewicht ca.
|
490 kg
|
Leveringsomvang
- Tandkransboorkop 1 - 13 mm / B 16
- Spilopname MK 4 / B 16
- Reduceerhuls MK 4 / 3, MK 4 / 2, MK 3 / 1
- Koelmiddelvoorziening
- Draadsnij voorziening
- Elektromagnetische spindelvoeding
- Automatische gereedschapuitwerper
- LED - machineverlichting
- Eerstevulling met Shell Tellus 4
- In hoogte verstelbare beschermkap
