Omschrijving

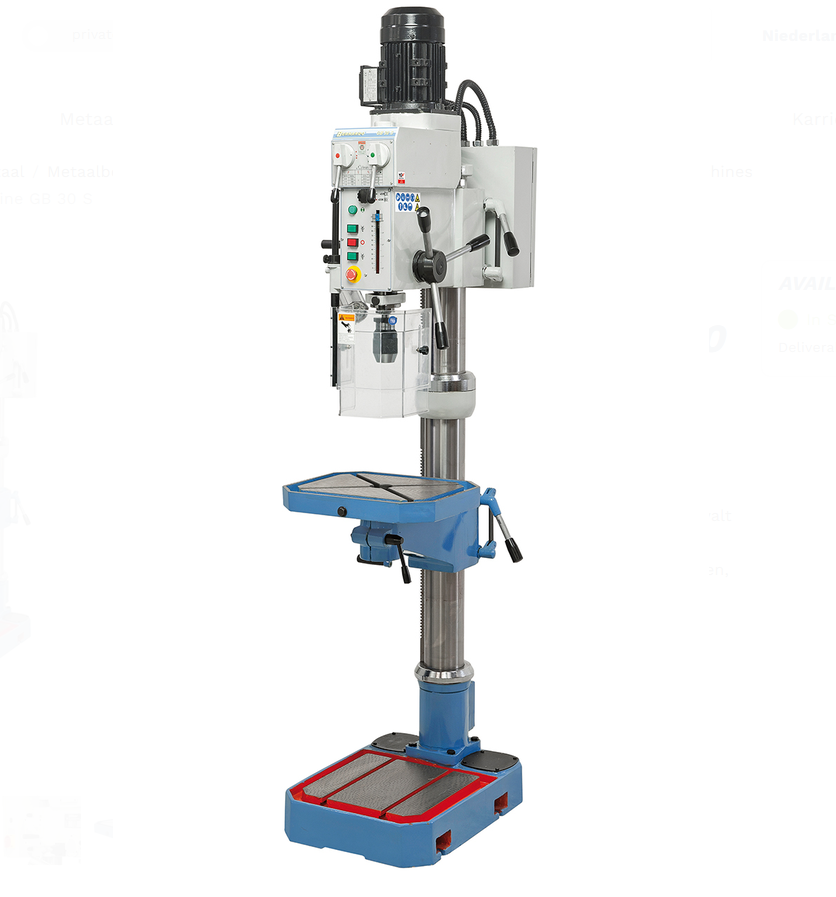

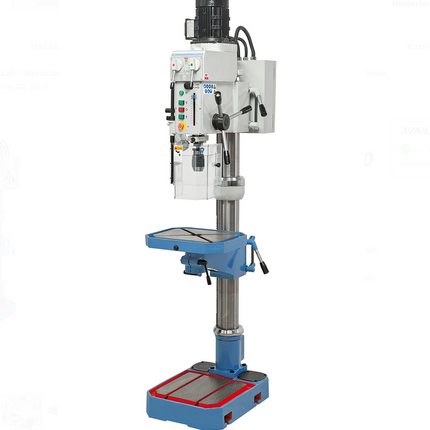

Deze robuuste tandwiel-kolomboormachine is ontwikkeld voor nauwkeurige boor- en draadsnijwerkzaamheden in professionele werkplaatsen en productieomgevingen. Dankzij de tandwielaandrijving met geharde en geslepen tandwielen levert de machine een hoog koppel, een rustige loop en een lange levensduur.
Met een maximale boorcapaciteit van 30 mm en een draadsnijcapaciteit tot M16 is de machine geschikt voor een breed scala aan toepassingen. De rechts-/linksdraaiende spil maakt efficiënt draadsnijden mogelijk, terwijl de precisielagers zorgen voor een uitstekende rondloopnauwkeurigheid van ≤ 0,02 mm. Het toerental wordt eenvoudig ingesteld via de bedieningshefboom op de aandrijfkop.
De gietijzeren werktafel met T-groeven biedt een stabiele ondersteuning voor werkstukken en is eenvoudig in hoogte verstelbaar. De geslepen bodemplaat met T-groeven maakt het mogelijk ook grotere werkstukken veilig op te spannen. De machine wordt standaard geleverd met automatische gereedschapuitwerper en LED-machineverlichting voor extra gebruiksgemak.

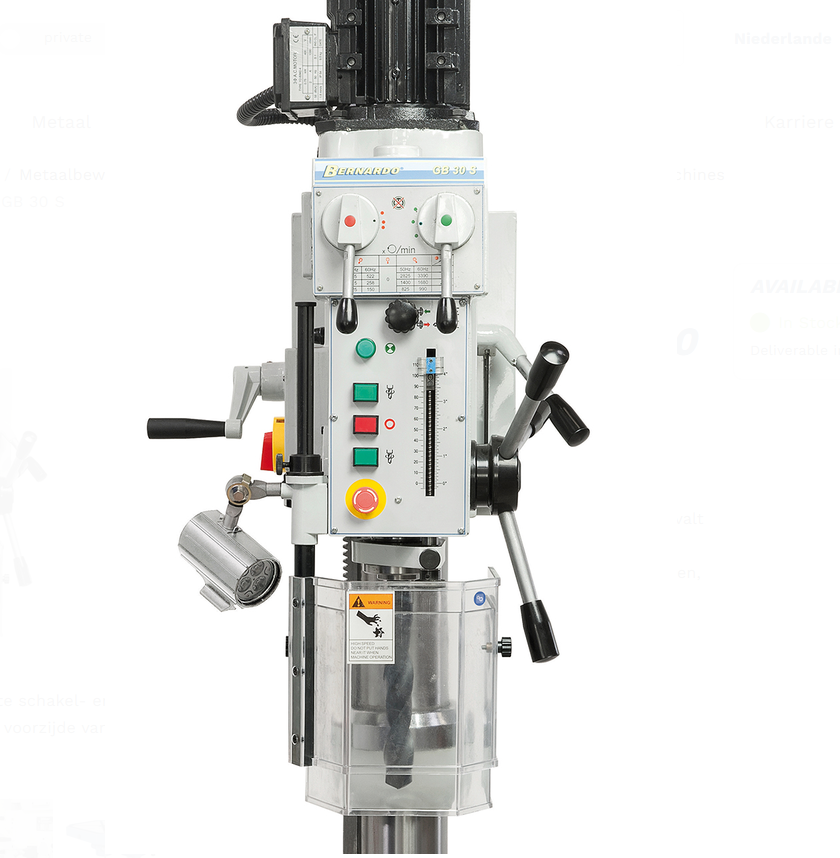

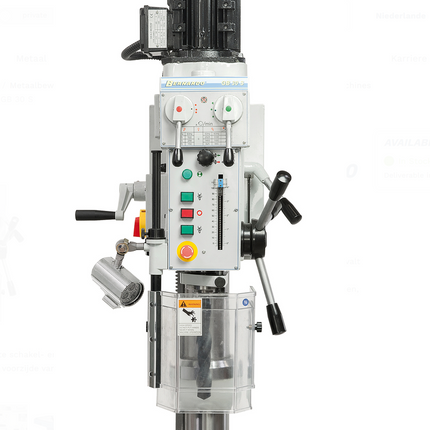

- Toerental instelling middels bedieningshefboom aan de aandrijfkop
- Instelbare boordiepteaanslag met verdeelschaal
- Gegarandeerd nauwkeurige rondloop ≤ 0,02 mm, vanuit de nonius gemeten
- Rechts- linksloopvoorziening voor draadsnijden
- Gietijzeren tafel met T-gleuven en circulerende koelmiddelkanalen
- Automatische gereedschapuitwerper en LED-machineverlichting bij levering inbegrepen
- Geslepen bodemplaat met T-gleuven voor het opspannen van grote werkstukken
- Grote loop nauwkeurigheid, spindel loopt in precisielagers
- Rustige loop door aandrijving met geharde en geslepen tandwielen
- Stabiele en geslepen stalen kolom, geschikt voor zware belasting
Specificaties:
|
Boorcapaciteit max.
|
30 mm
|
|
Draadsnijden max.
|
M16
|
|
Boorkop
|
1 - 13 mm / B 16
|
|
Spilopname
|
MK 3
|
|
Toerental
|
(6) 125 - 2825 omw./min
|
|
Werkbereik
|
240 mm
|
|
Afstand spindel / tafel max.
|
655 mm
|
|
Afstand spindel / bodemplaat
|
1130 mm
|
|
Noniusaanduiding
|
115 mm
|
|
Kolomdiameter
|
100 mm
|
|
Tafelafmeting / T-gleuven
|
405 x 335 mm / 14 mm
|
|
Bodemplaatafmeting
|
320 x 315 mm
|
|
Motor-afgiftecapaciteit S1 100%
|
0,75 kW / 400 V
|
|
Motor-opnamecapaciteit S6 40%
|
1,1 kW / 400 V
|
|
Machineafmeting (B x D x H)
|
500 x 700 x 1910 mm
|
|
Gewicht ca.
|
235 kg
|
Leveringsomvang
- Tandkransboorkop 1 - 13 mm / B 16
- Spilopname MK 3 / B 16
- Reduceerhuls MK 3 / 2, MK 3 / 1
- Automatische werkstuk uitstoot
- LED-machineverlichting
- In hoogteverstelbare beschermkap
