Omschrijving

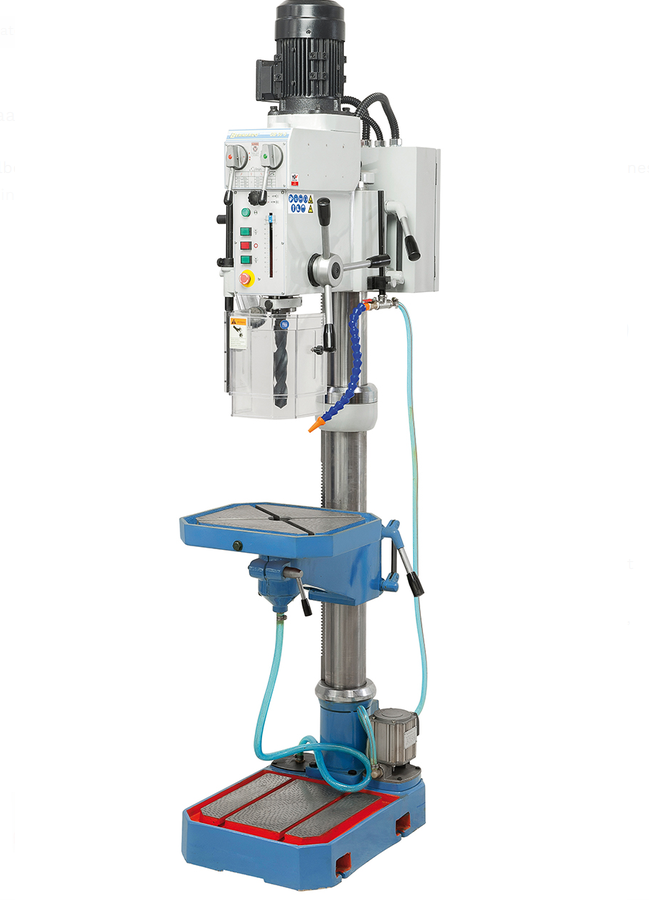

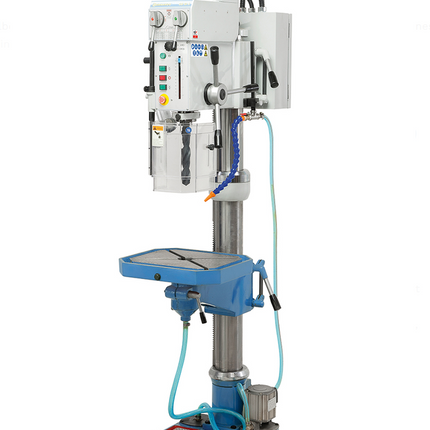

Deze professionele tandwiel-aangedreven kolomboormachine is ontwikkeld voor nauwkeurig boor- en draadsnijwerk in werkplaatsen en productieomgevingen. Dankzij de robuuste tandwielaandrijving met geharde en geslepen tandwielen levert de machine een hoge krachtoverbrenging, een rustige loop en een lange levensduur.
De machine beschikt over een maximale boorcapaciteit van 30 mm en is geschikt voor draadsnijden tot M16. De rechts-/linksdraaiende spil maakt het eenvoudig om schroefdraad te tappen, terwijl de nauwkeurige rondloop van ≤ 0,02 mm zorgt voor uitstekende boorresultaten. Het toerental wordt snel ingesteld via de bedieningshefboom op de aandrijfkop.
De gietijzeren werktafel met T-groeven en geïntegreerde koelmiddelkanalen biedt optimale ondersteuning van werkstukken en is eenvoudig in hoogte verstelbaar. De geslepen bodemplaat met T-groeven maakt het mogelijk ook grotere werkstukken veilig op te spannen.

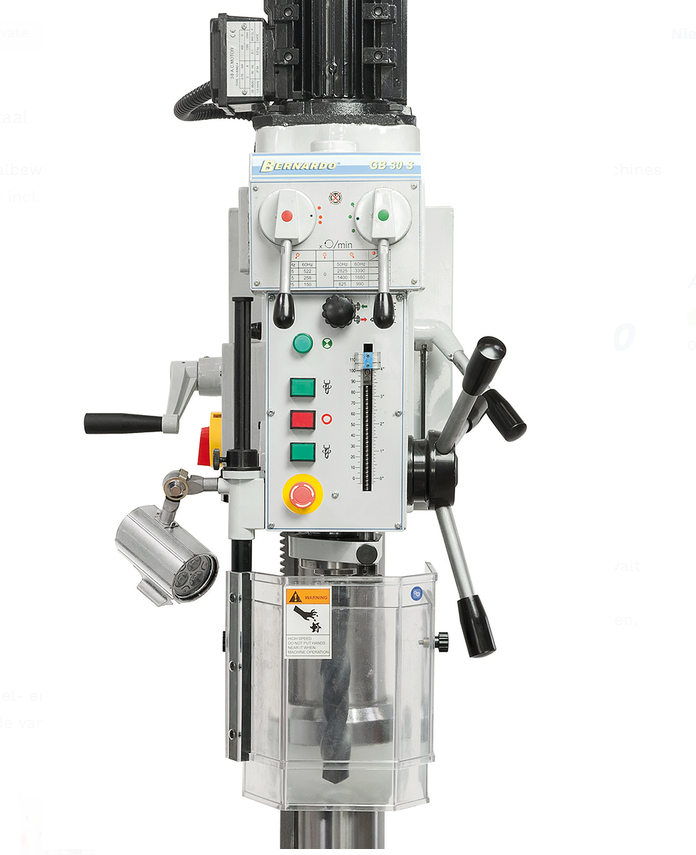

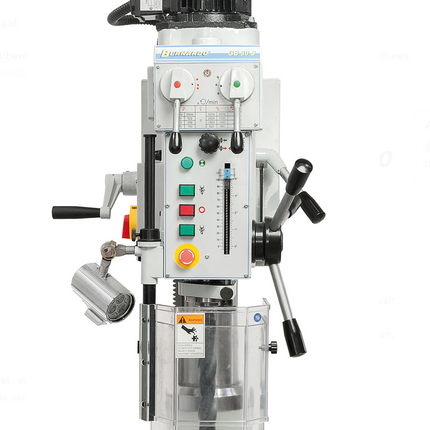

- Toerental instelling middels bedieningshefboom aan de aandrijfkop
- Instelbare boordiepteaanslag met verdeelschaal
- Gegarandeerd nauwkeurige rondloop ≤ 0,02 mm, vanuit de nonius gemeten
- Rechts- linksloopvoorziening voor draadsnijden
- Gietijzeren tafel met T-gleuven en circulerende koelmiddelkanalen
- Automatische gereedschapuitwerper en LED-machineverlichting bij levering inbegrepen

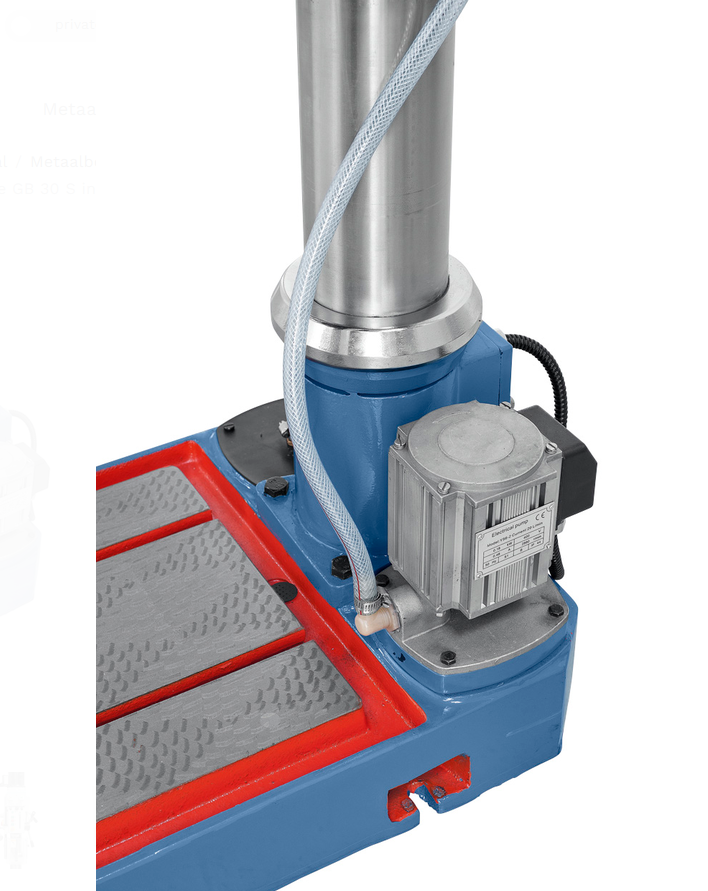

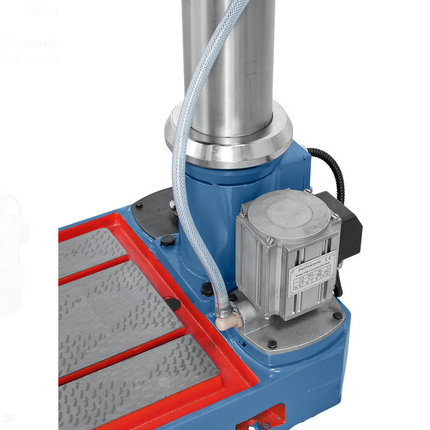

- Geslepen bodemplaat met T-gleuven voor het opspannen van grote werkstukken
- Grote loop nauwkeurigheid, spindel loopt in precisielagers
- Rustige loop door aandrijving met geharde en geslepen tandwielen
- Stabiele en geslepen stalen kolom, geschikt voor zware belasting
Specificaties:
|
Boorcapaciteit max.
|
30 mm
|
|
Draadsnijden max.
|
M16
|
|
Boorkop
|
1 - 13 mm / B 16
|
|
Spilopname
|
MK 3
|
|
Toerental
|
(6) 125 - 2825 omw./min
|
|
Werkbereik
|
240 mm
|
|
Afstand spindel / tafel max.
|
655 mm
|
|
Afstand spindel / bodemplaat
|
1130 mm
|
|
Noniusaanduiding
|
115 mm
|
|
Kolomdiameter
|
100 mm
|
|
Tafelafmeting / T-gleuven
|
405 x 335 mm / 14 mm
|
|
Bodemplaatafmeting
|
320 x 315 mm
|
|
Motor-afgiftecapaciteit S1 100%
|
0,75 kW / 400 V
|
|
Motor-opnamecapaciteit S6 40%
|
1,1 kW / 400 V
|
|
Machineafmeting (B x D x H)
|
500 x 700 x 1910 mm
|
|
Gewicht ca.
|
235 kg
|
Leveringsomvang
- Tandkransboorkop 1 - 13 mm / B 16
- Spilopname MK 3 / B 16
- Reduceerhuls MK 3 / 2, MK 3 / 1
- Koelmiddelvoorziening
- Automatische werkstuk uitstoot
- LED-machineverlichting
- In hoogteverstelbare beschermkap
