Omschrijving

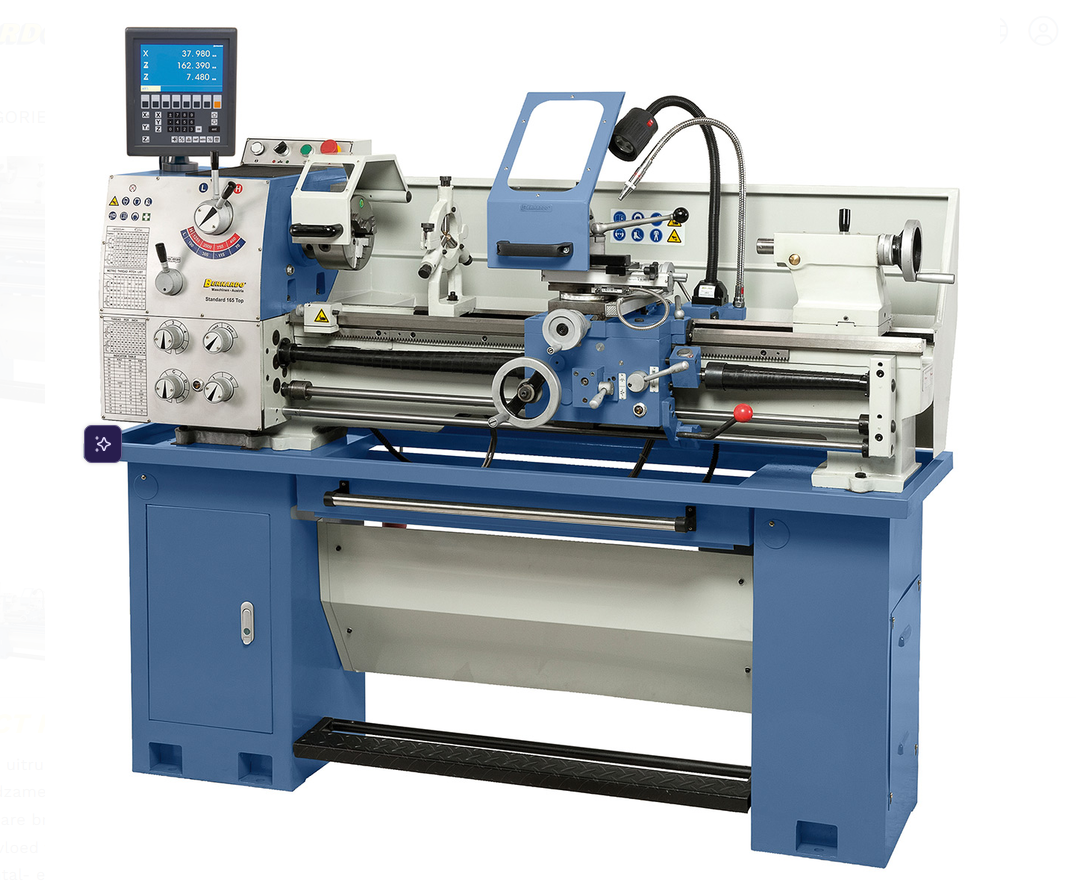

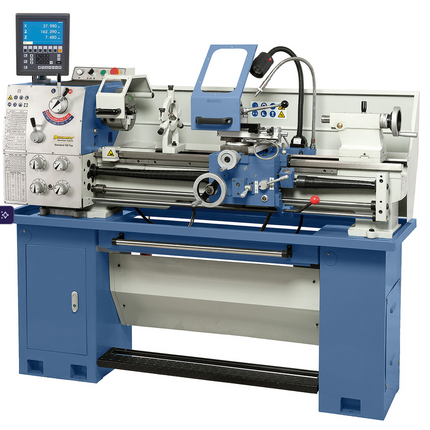

Deze professioneel uitgeruste precisiedraaibank is ontwikkeld voor nauwkeurig en veelzijdig draaiwerk aan staal, non-ferrometalen en kunststoffen. De machine is standaard voorzien van een 3-assige digitale positieuitlezing, LED-machineverlichting en een compleet onderstel, waardoor direct efficiënt gewerkt kan worden. Dankzij de geleide- en trekspindel zijn automatisch voeden en draadsnijden eenvoudig uit te voeren, terwijl de uitneembare brug ook het bewerken van werkstukken met een grotere diameter mogelijk maakt. Het sterk geribde, inductief geharde prismabed en de geharde hoofdspindel in oliebad zorgen voor een trillingsarme werking en hoge nauwkeurigheid. Met de eenvoudig instelbare toerental- en voedingsregeling, verschuifbare losse kop voor conisch draaien en de uitgebreide standaarduitrusting is deze draaibank een betrouwbare keuze voor de professionele werkplaats.
- Complete uitrusting: 3-assige positieuitlezing, LED-machineverlichtinghte, onderstel, etc.
- Zeer handzame machine met geleide- en trekspindel voor schroefdraad snijden of voor automatische toevoer
- Uitneembare brug voor bewerking van werkstukken met grote diameter
- Om de invloed van trillingen te minimaliseren, is de massieve prismabedding bovendien voorzien van ribbels
- De toerental- en voedingsinstelling is makkelijk opgebouwd, lichtgangig en nauwkeurig schakelbaar
- Sterk geribt prismabed met inductief geharde en geslepen bedgeleiding
- Hoofdspindel gehard en geslepen, in oliebad lopend
- Verschijfbare losse kop voor conisch draaien, handwiel met instelbare fijnschaalverdeling (0,04 mm)
- Plaatsbesparende opstelmogelijkheid door naar voren uittrekbare spanenbak
Specificaties:
| Afstand tussen de centers |
1000 mm |
| Centerhoogte |
175 mm |
| Draaidiameter over bed |
350 mm |
| Draaidiameter in zak* |
450 mm |
| Draaidiameter over dwarssledes |
190 mm |
| Bedbreedte |
180 mm |
| Doorlaat hoofdas |
40 mm |
| Opname hoofdas |
DIN 55029, D1-4 |
| Toerentalbereik |
(8) 70 - 2000 omw./min |
| Bereik langsvoeding |
(40) 0,053 - 1,29 mm/omw |
| Bereik dwarsvoeding |
(40) 0,013 - 0,31 mm/omw. |
| Metrische schroefrdraad |
(32) 0,4 - 7 mm |
| Schroefdraad inch |
(36) 4 - 60 gangen/1“ |
| Pinole verplaatsing |
110 mm |
| Pinole opname |
MK 3 |
| Motor-afgiftecapaciteit S1 100% |
1,5 kW (400 V) |
| Motor-opnamecapaciteit S6 40% |
2,2 kW (400 V) |
| Machineafmeting (B x D x H) |
1730 x 700 x 1340 mm |
| Gewicht ca. |
515 kg |
Leveringsomvang

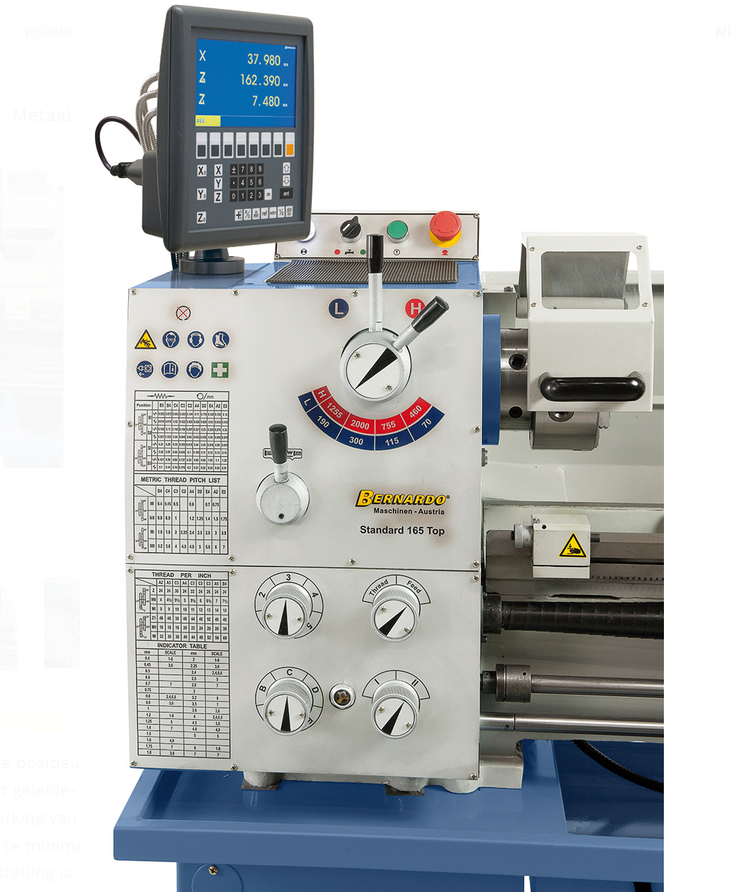

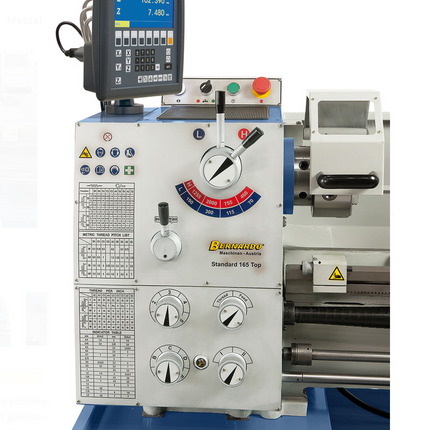

- 3-assige positieaanduiding ES-12 V met LCD-scherm
- 3-klauw DK11-160 mm / D4
- Klauwplaat 200 mm / D4, volgens DIN 55029
- Vaste bril – doorlaat diam. max. 60 mm
- Meelopende bril – doorlaat diam. max. 60 mm
- Opspanschijf 250 mm
- Snelwisselbeitelhouder systeem Multifix 4 inzetstukken
- Beschermkap bij vierklauw
- Snelkoppeling
- Micrometerlangsaanslag
- Koelmiddelinrichting
- Uittrekbare spanenbak
- Motor met magneetrem volgens CE-normering
- Voetpedaal met remfunctie volgens CE
- Sproeiwand
- Draadsnijklok
- LED-Machineverlichtinghte
- Reduceerhuls

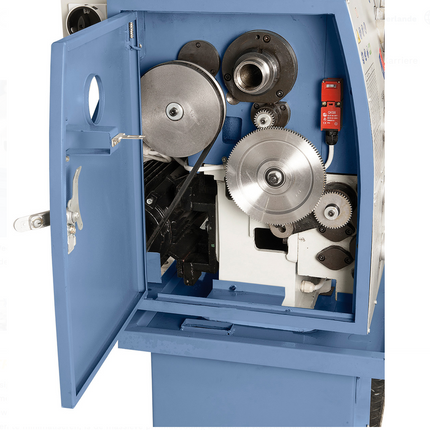

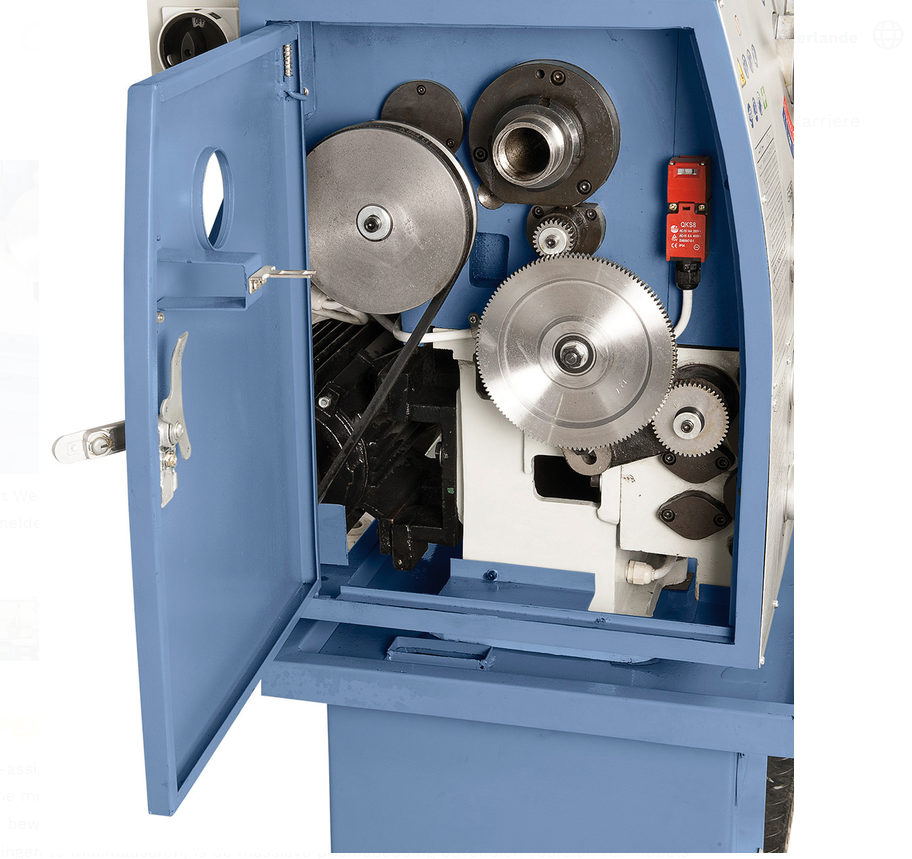

- Wisselwielen
- 2 centreerpunten
- Onderstel
- Bedieningsgereedschap
