Omschrijving

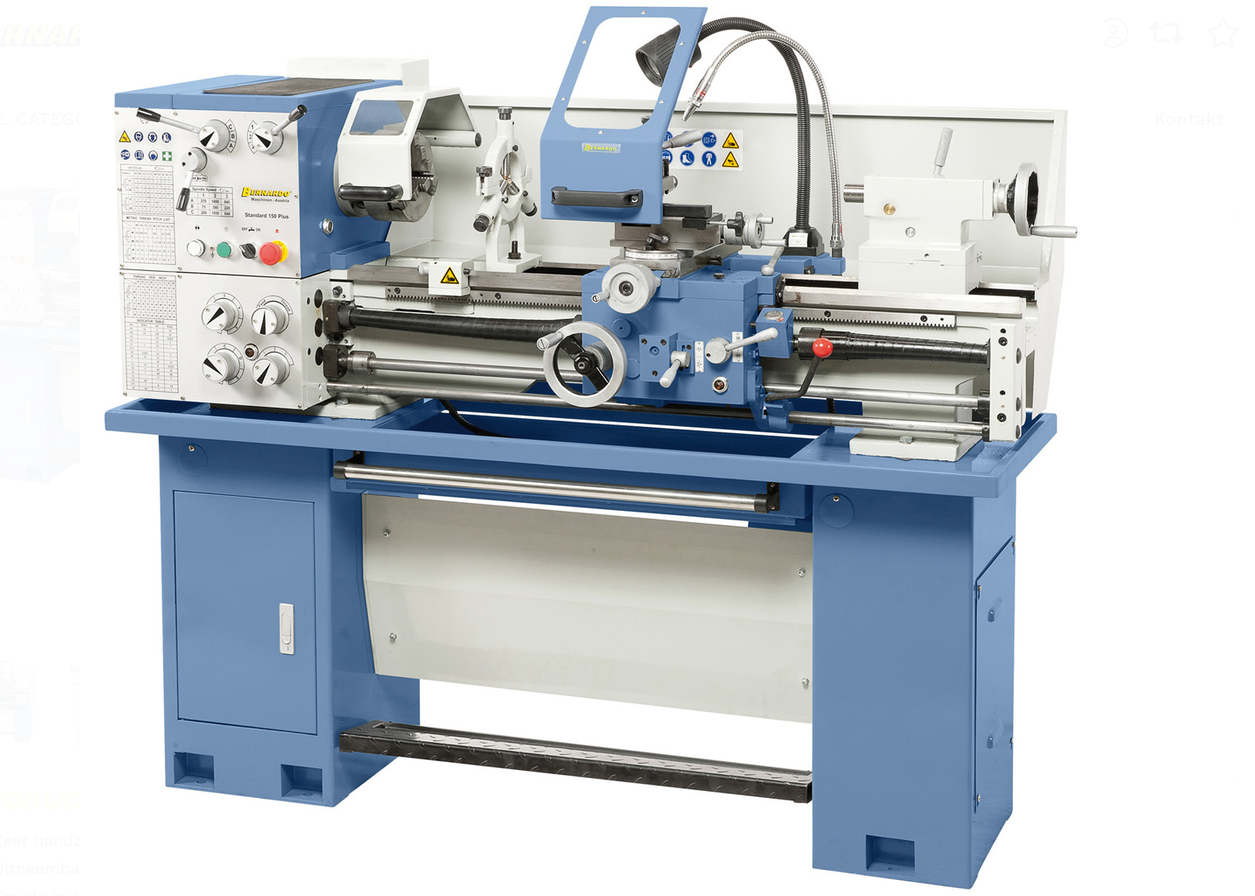

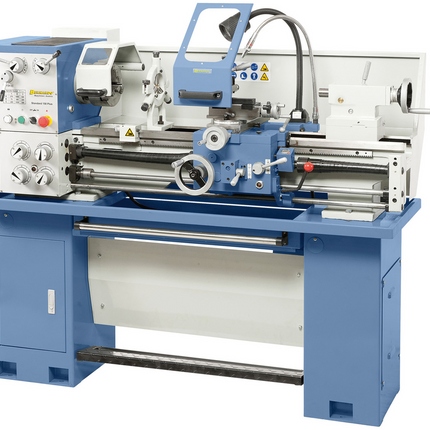

Deze robuuste precisiedraaibank is ontworpen voor nauwkeurig en veelzijdig draaiwerk aan staal, non-ferrometalen en kunststoffen. De machine beschikt over een geleide- en trekspindel voor automatisch voeden en draadsnijden, terwijl de uitneembare brug het bewerken van werkstukken met een grotere diameter mogelijk maakt. Het sterk geribde, inductief geharde prismabed minimaliseert trillingen en zorgt samen met de nauwkeurig nastelbare geleidingen voor een hoge bewerkingsprecisie. Dankzij de eenvoudig instelbare toerental- en voedingsregeling, de verstelbare losse kop voor conusdraaien en de draaibare bovenslede is deze draaibank breed inzetbaar voor uiteenlopende verspanende werkzaamheden.
- Zeer handzame machine met geleide- en trekspindel voor schroefdraad snijden of voor automatische toevoer
- Uitneembare brug voor bewerking van werkstukken met grote diameter
- Om de invloed van trillingen te minimaliseren, is de massieve prismabedding bovendien voorzien van ribbels

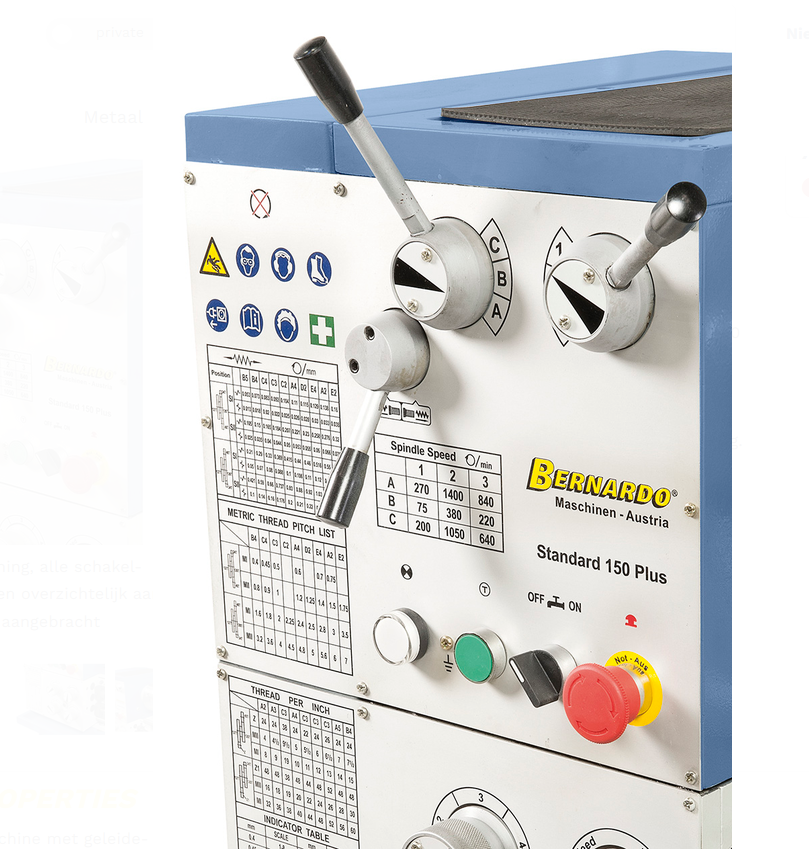

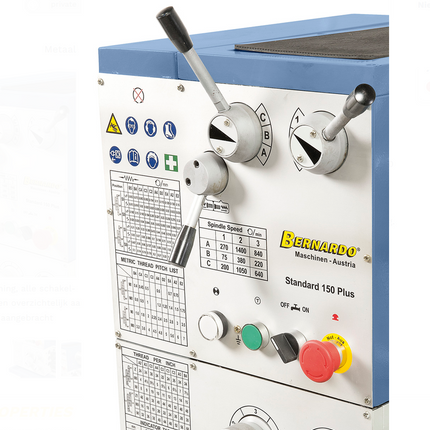

- De toerental- en voedingsinstelling is makkelijk opgebouwd, lichtgangig en nauwkeurig schakelbaar
- Sterk geribt prismabed met inductief geharde en geslepen bedgeleiding
- Losse kop kan voor conusdraaien ± 10 mm verschoven worden
- Losse kop met klem met één hendel, handwiel met instelbare fijne schaling (0,04 mm)
- Losse kop, Spindelkop en alle geleidingen zijn nastelbaar
- Bovenslede met schaal (0,02 mm), ± 45° draaibaar
Specificaties:
| Afstand tussen de centers |
1000 mm |
| Centerhoogte |
165 mm |
| Draaidiameter over bed |
330 mm |
| Draaidiameter in zak* |
430 mm |
| Draaidiameter over dwarssledes |
180 mm |
| Bedbreedte |
180 mm |
| Doorlaat hoofdas |
40 mm |
| Opname hoofdas |
DIN 55029, D1-4 |
| Toerentalbereik |
(9) 75 - 1400 omw./min |
| Bereik langsvoeding |
(40) 0,053 - 1,29 mm/omw. |
| Bereik dwarsvoeding |
(40) 0,013 - 0,31 mm/omw. |
| Metrische schroefrdraad |
(32) 0,4 - 7 mm |
| Schroefdraad inch |
(36) 4 - 60 gangen/1“ |
| Pinole verplaatsing |
110 mm |
| Pinole opname |
MK 3 |
| Motor-afgiftecapaciteit S1 100% |
1,5 kW (400 V) |
| Motor-opnamecapaciteit S6 40% |
2,2 kW (400 V) |
| Machineafmeting (B x D x H) |
1600 x 700 x 1280 mm |
| Gewicht ca. |
470 kg |
Leveringsomvang
- 3-klauw DK11-160 mm / D4
- Klauwplaat 200 mm / D4, volgens DIN 55029
- Vaste bril – doorlaat diam. max. 60 mm
- Meelopende bril – doorlaat diam. max. 60 mm
- Opspanschijf 250 mm

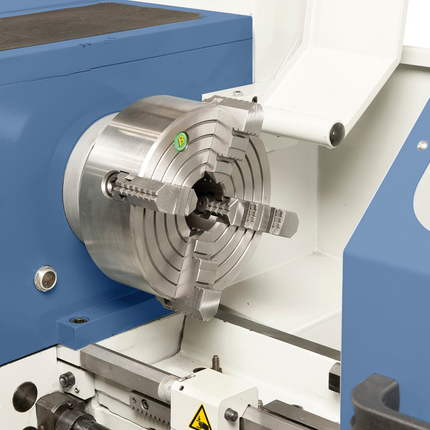

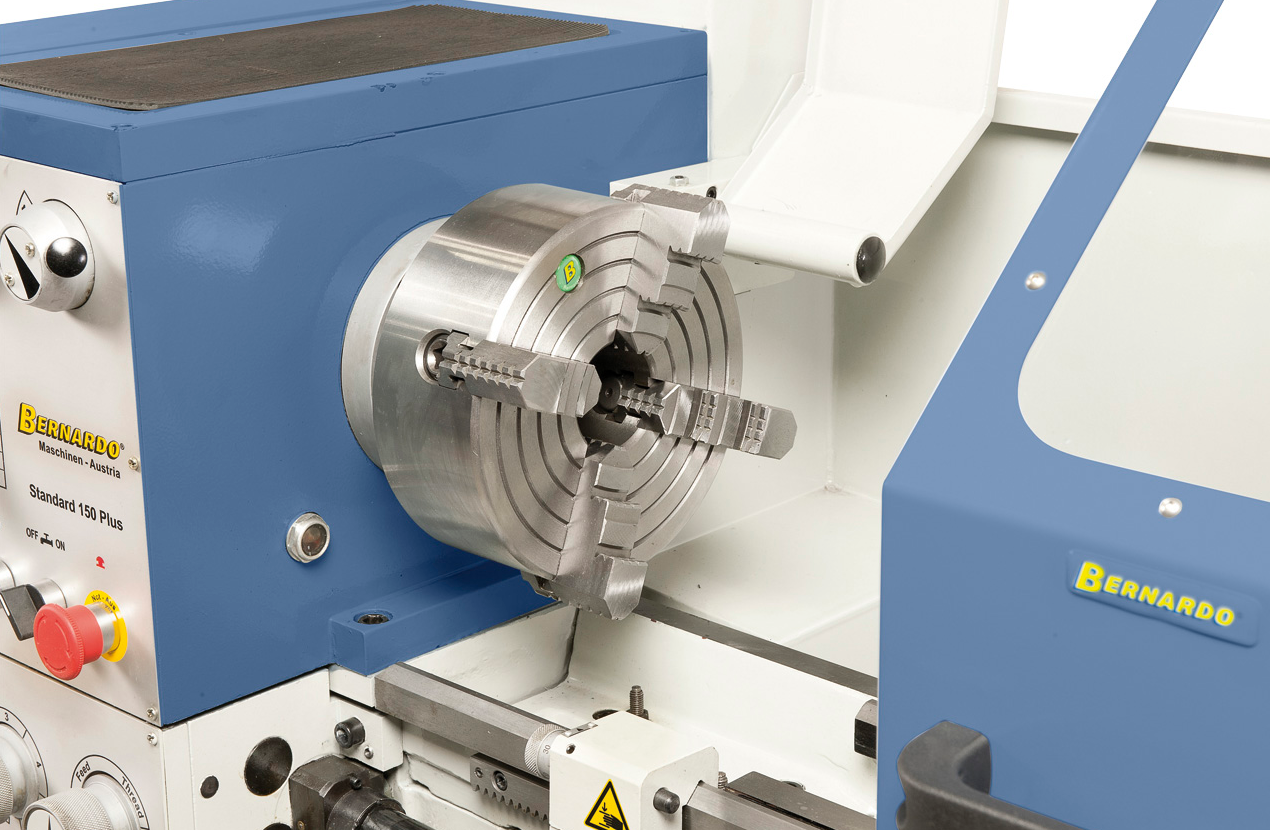

- Vierklauw
- Beschermkap bij vierklauw
- Snelkoppeling
- Micrometerlangsaanslag
- Uittrekbare spanenbak
- Sproeiwand
- 2 centreerpunten
- Draadsnijklok
- Reduceerhuls
- LED-Machineverlichting

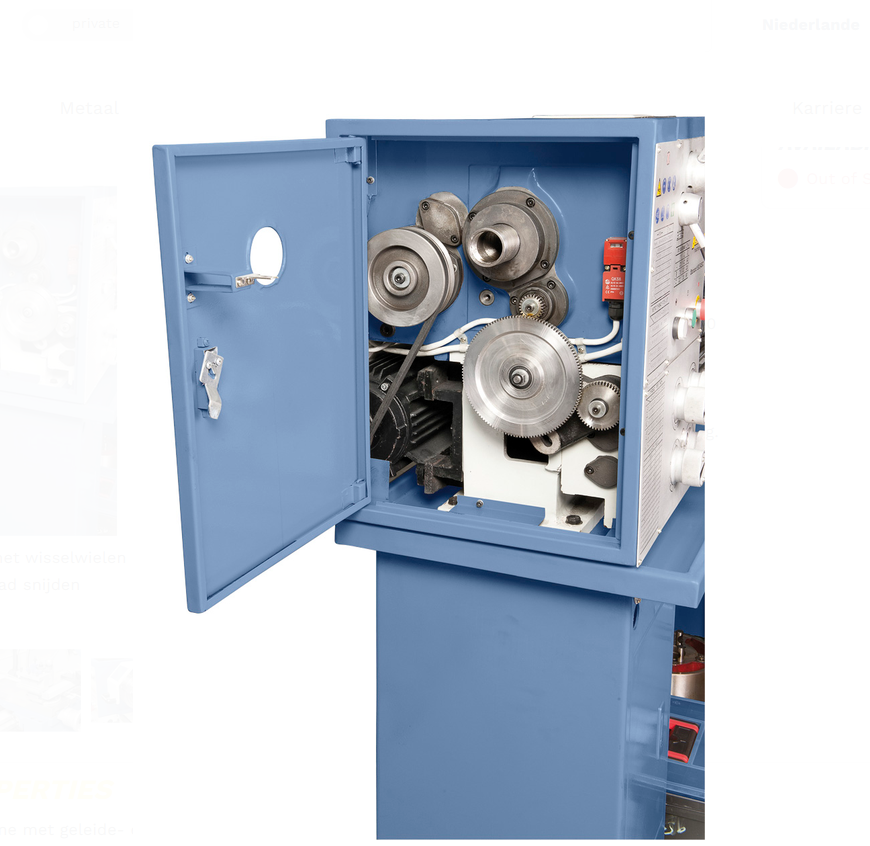

- Wisselwielen
- Koelmiddelinrichting
- Motor met magneetrem volgens CE-normering
- Voetpedaal met remfunctie volgens CE
- Onderstel
- Bedieningsgereedschap
