Omschrijving

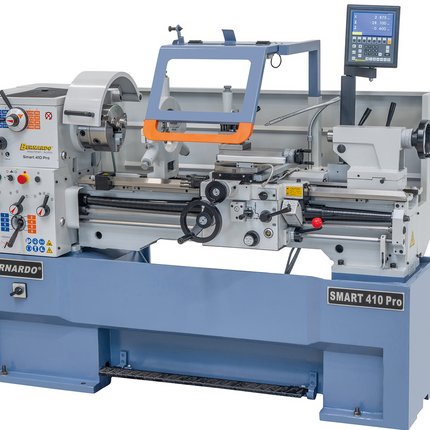

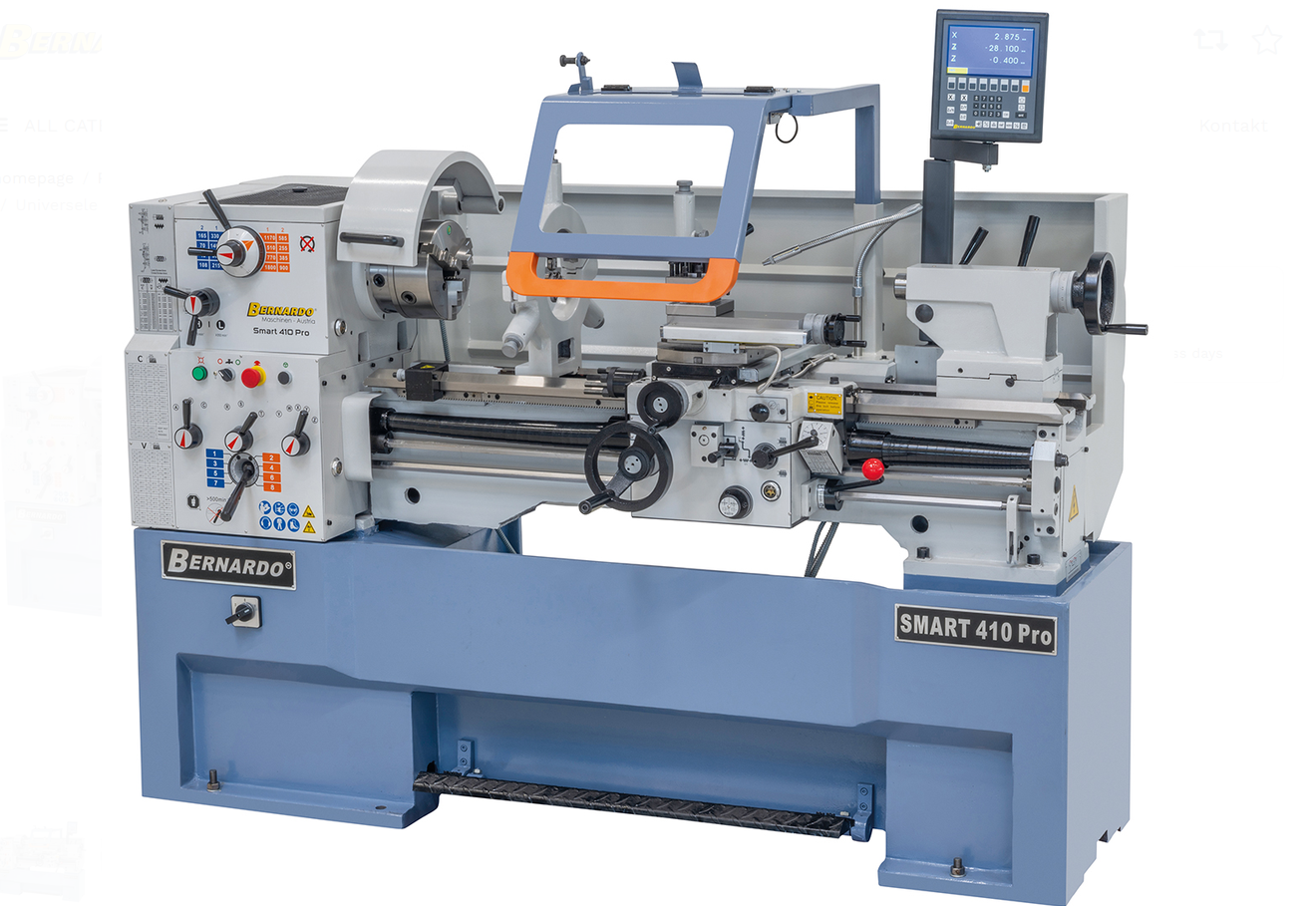

Deze conventionele draaibank is ontworpen voor nauwkeurig en veelzijdig verspanend werk in werkplaatsen, onderhoudsafdelingen en productieomgevingen. De robuuste constructie met een zwaar prismabed van inductief gehard en nauwkeurig geslepen gietstaal zorgt voor maximale stabiliteit en trillingsvrij draaien, zelfs bij zware bewerkingen.
De machine is uitgerust met een moderne hoofdspindellagering met hoekcontactkogellagers, wat zorgt voor hoge precisie en een lange levensduur. De geharde en geslepen tandwielen in zowel de hoofdaandrijving als de voedingen garanderen een soepele en betrouwbare krachtoverbrenging. Dankzij het brede toerentalbereik en de nauwkeurig schakelbare voedingen is de draaibank geschikt voor zowel grof als fijn werk, inclusief draadsnijden in metrische en inchmaten.
De verschuifbare losse kop maakt conisch draaien mogelijk en is voorzien van een fijninstelbaar handwiel met 0,02 mm schaalverdeling voor nauwkeurige positionering. De uitneembare brug vergroot de mogelijkheden voor het bewerken van werkstukken met grote diameters.

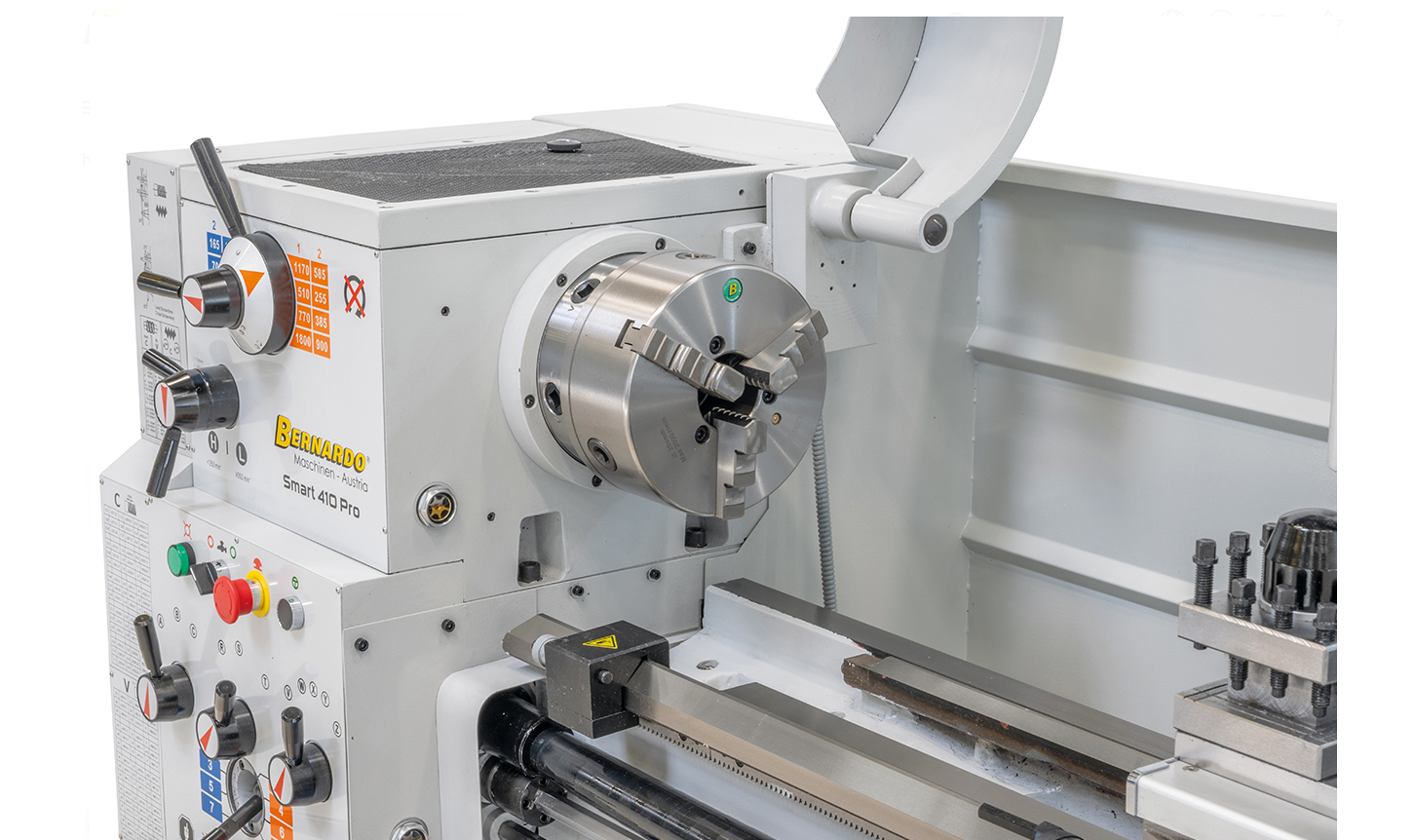

Voor extra gebruiksgemak is de machine voorzien van een 3-assige digitale positieaanduiding, LED-machineverlichting, koelmiddelinrichting en een voetpedaal met remfunctie conform CE-normering. De standaarduitrusting omvat onder andere een 3-klauwplaat, vierklauw, opspanschijf, vaste en meelopende bril, draadsnijklok, micrometerlangsaanslag en diverse accessoires voor direct inzetbaar gebruik.
Met zijn krachtige motor van 3,0 / 4,5 kW en een maximaal draaidiameter van 580 mm in de zak is deze draaibank een complete en betrouwbare oplossing voor professioneel metaalbewerkingswerk.
- Prismabed uit gietstaal, inductief gehard en nauwkeurig geslepen
- Electromechanische voetrem ter reducering van de steltijden
- Centrale handige schakeling voor de voedingen en draadsnijden met lei- en aandrijfspindel
- Moderne hoofdspindellagering met hoekcontactkogellagers in precisieuitvoering

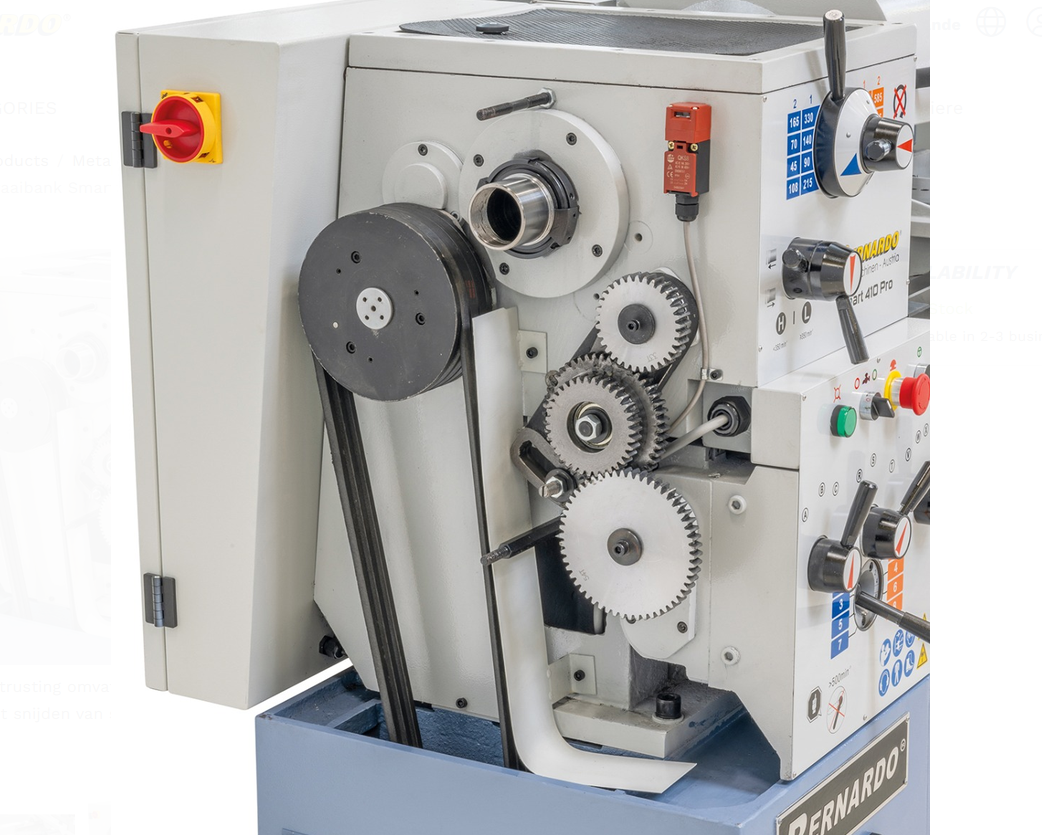

- De tandwielen zijn groot bemeten, gehard en nauwkeurig geslepen
- Geharde en geslepen tandwielen ook in de voedingsaandrijving

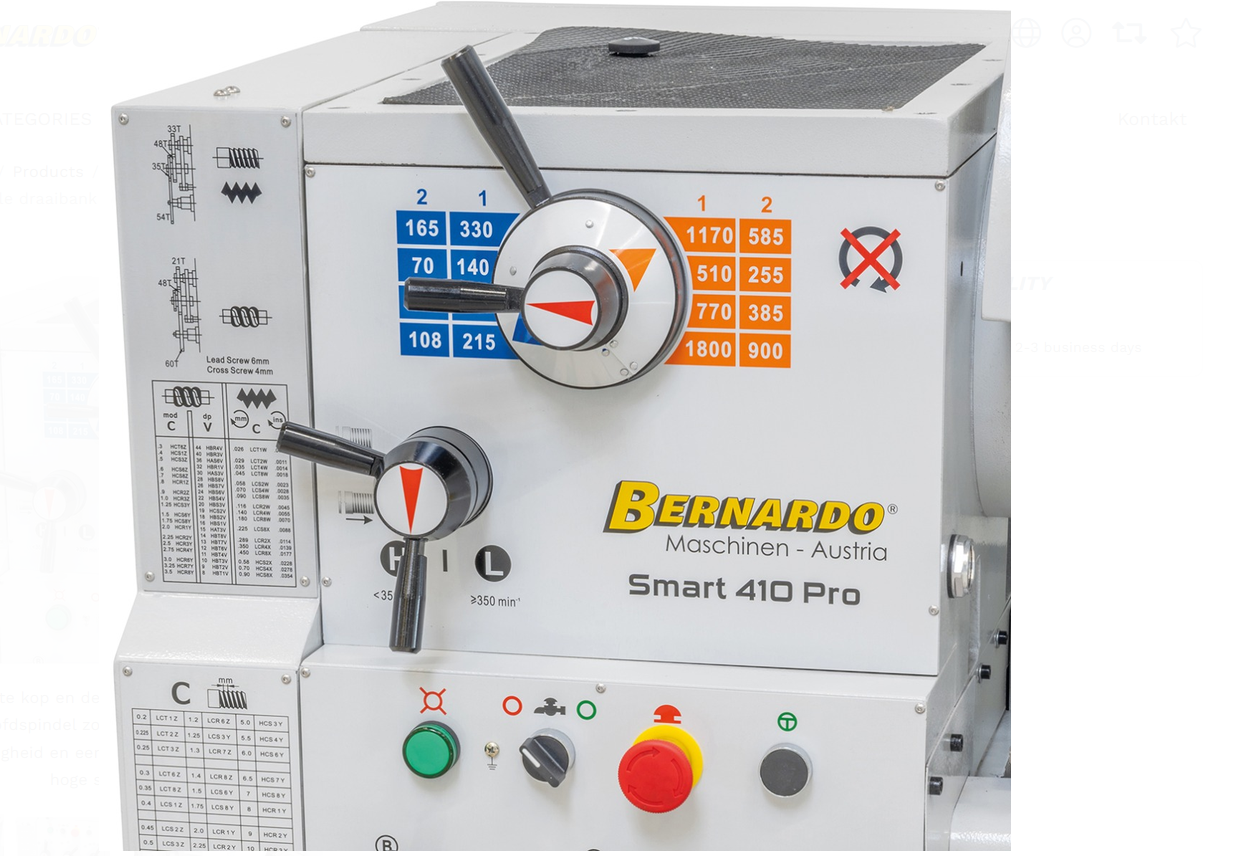

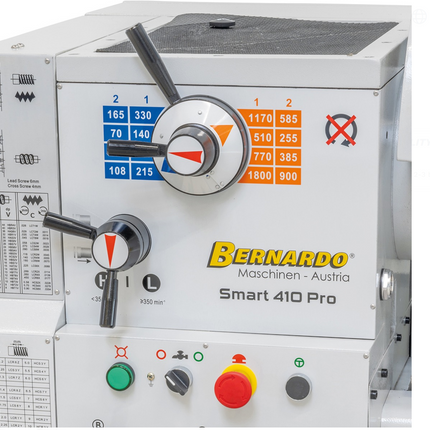

De toerental- en voedingsinstelling is makkelijk opgebouwd, lichtgangig en nauwkeurig schakelbaar
- Verschijfbare losse kop voor conisch draaien, handwiel met instelbare fijnschaalverdeling (0,02 mm)
- De uitneembare brug maakt het bewerken von werkstukken met een grote diameter mogelijk
Specificaties:
|
Afstand tussen de centers
|
1000 mm
|
|
Centerhoogte
|
210 mm
|
|
Draaidiameter over bed
|
420 mm
|
|
Draaidiameter in zak
|
580 mm
|
|
Draaidiameter over dwarssledes
|
255 mm
|
|
Bedbreedte
|
250 mm
|
|
Doorlaat hoofdas
|
52 mm
|
|
Opname hoofdas
|
DIN 55029, D1 - 6
|
|
Toerentalbereik
|
(16) 45 - 1800 omw./min
|
|
Bereik langsvoeding
|
(17) 0,05 - 1,7 mm/omw.
|
|
Bereik dwarsvoeding
|
(17) 0,025 - 0,85 mm/omw.
|
|
Metrische schroefrdraad
|
(42) 0,2 - 14 mm
|
|
Schroefdraad inch
|
(45) 2 - 72 gangen/1“
|
|
Pinole diameter
|
50 mm
|
|
Pinole verplaatsing
|
140 mm
|
|
Pinole opname
|
MK 4
|
|
Motorcapaciteit
|
3,0 / 4,5 kW
|
|
Machineafmeting (B x D x H)
|
2070 x 900 x 1600 mm
|
|
Gewicht ca.
|
1220 kg
|
Leveringsomvang

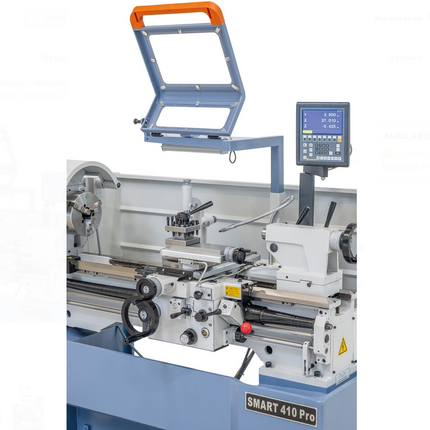

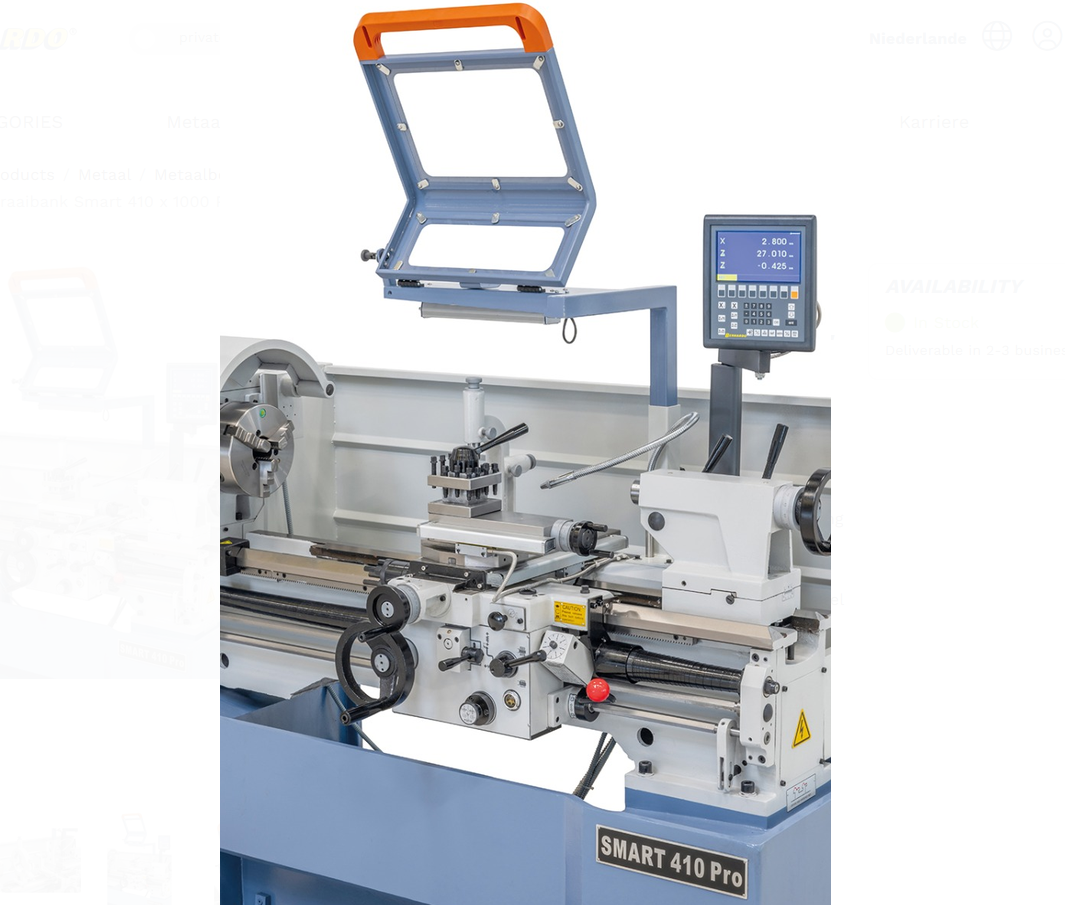

- 3-assige positieaanduiding ES-12 V met LCD-scherm

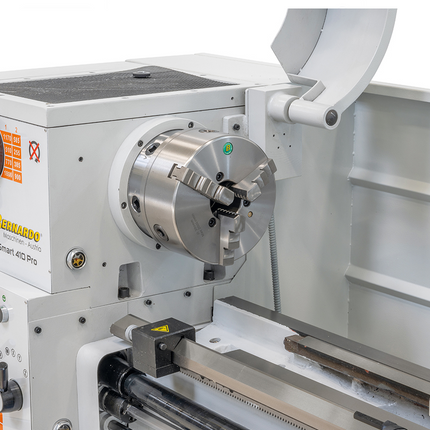

- 3-klauw DK11-200 mm / D6
- Opspanschijf 350 mm

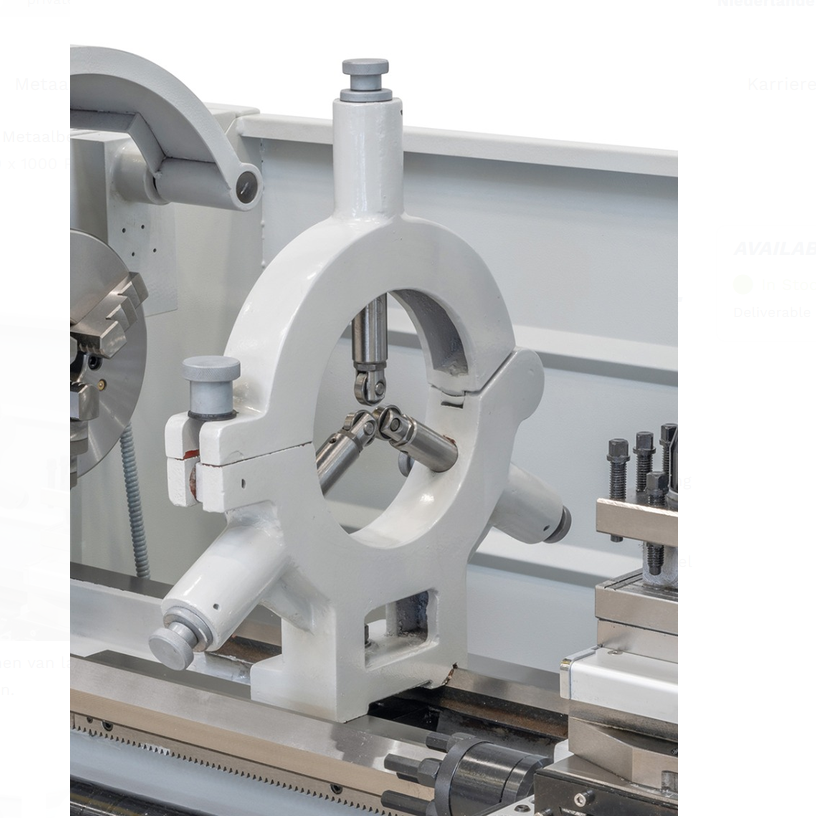

- Vaste bril – doorlaat diam. max. 135 mm
- Meelopende bril – doorlaat diam. max. 65 mm
- Koelmiddelinrichting
- Vierklauw
- Beschermkap bij vierklauw

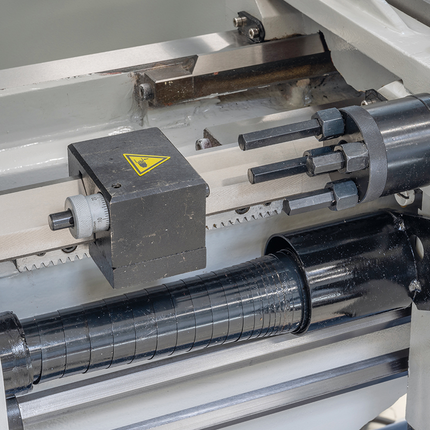

- Micrometerlangsaanslag
- Snelkoppeling

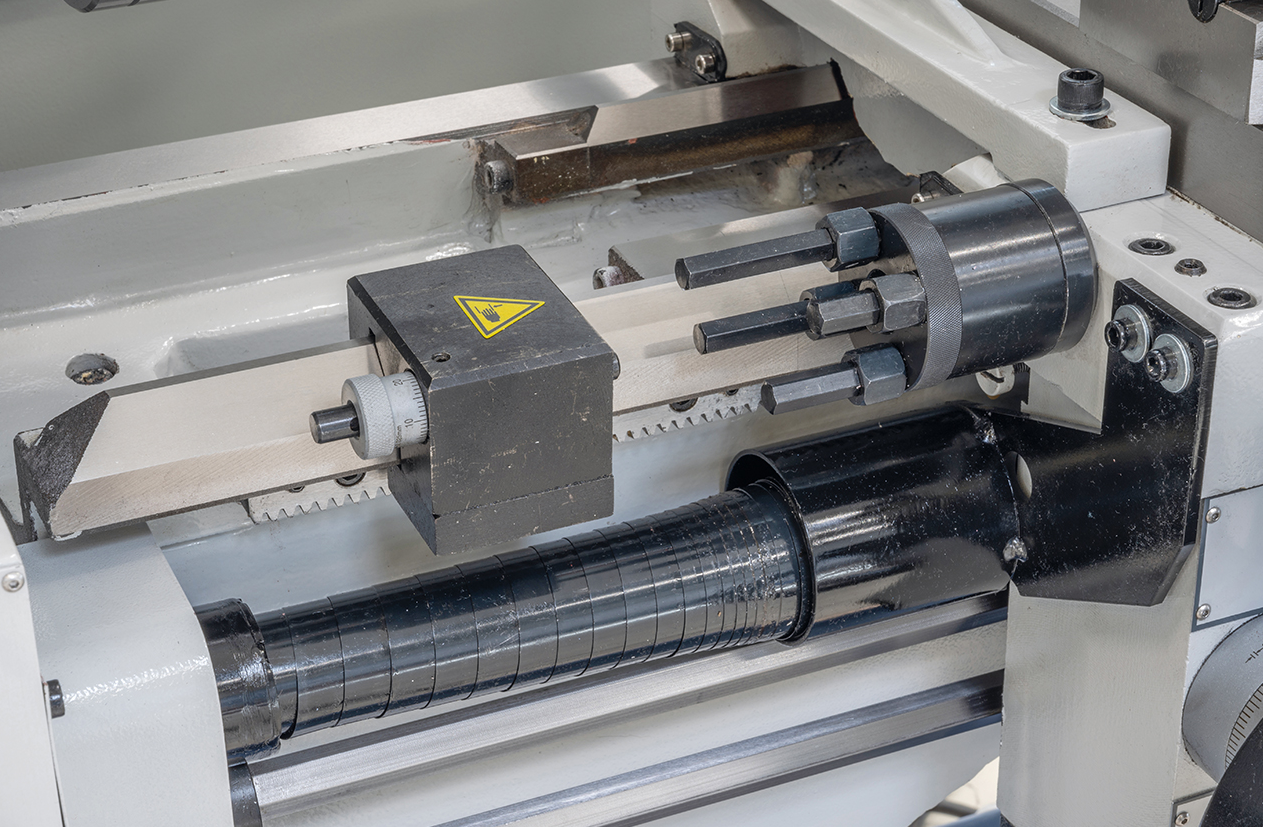

- Revolveraanslag met fijninstelling
- Draadsnijklok
- Motor met magneetrem volgens CE-normering
- Voetpedaal met remfunctie volgens CE
- Eerstevulling met Shell Tellus 46
- LED-Machineverlichtinghte

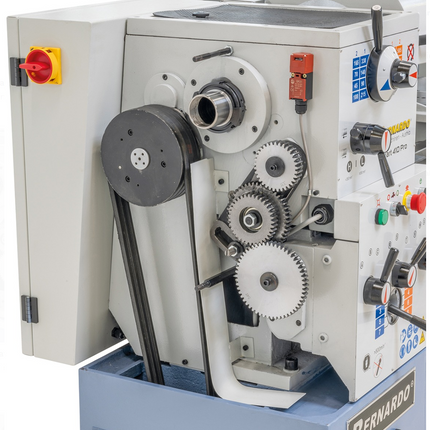

- Wisselwielen
- Reduceerhuls
- 2 centreerpunten
- Spanenachterwand
- Bedieningsgereedschap
