Omschrijving

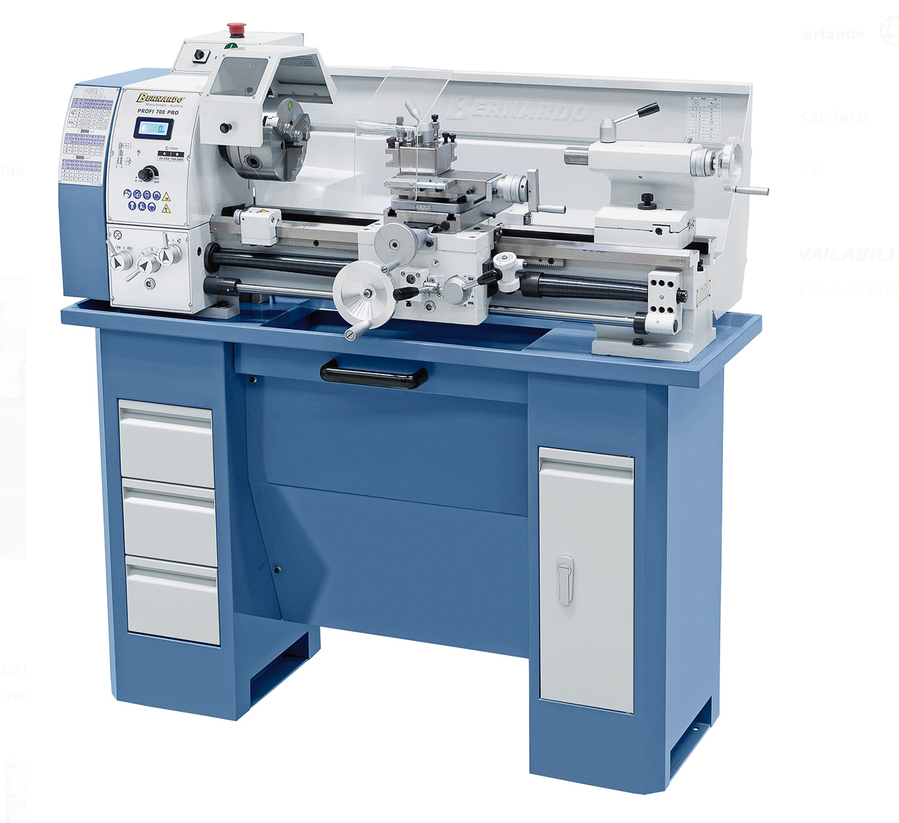

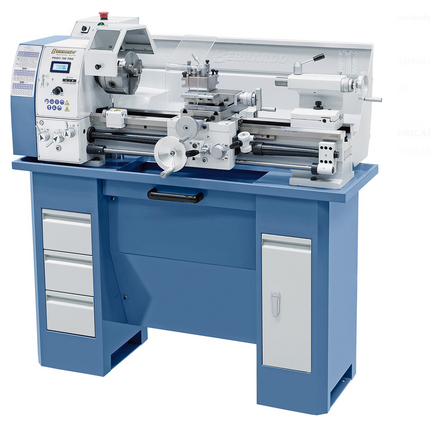

Deze professionele precisiedraaibank combineert een hoog vermogen met maximale nauwkeurigheid voor het bewerken van staal, non-ferrometalen en kunststoffen. De Delta-frequentieomvormer zorgt voor een hoog draaimoment bij lage toerentallen en een constant toerental onder belasting, terwijl de traploze toerentalregeling met digitale uitlezing optimale controle biedt. Het solide, inductief geharde machinebed, de P5-hoofdspindellagers en de geharde spindelneus met een rondloopnauwkeurigheid van ≤ 0,015 mm garanderen uiterst precieze bewerkingen. Dankzij de verschuifbare bovenslede, de nauwkeurig instelbare losse kop en de mogelijkheid om een freesopzetstuk toe te voegen, is deze draaibank breed inzetbaar voor uiteenlopende verspanende werkzaamheden.
- Standaard precisie-drieklauw in stalen uitvoering voor toerentallen tot 3000 omw./min.

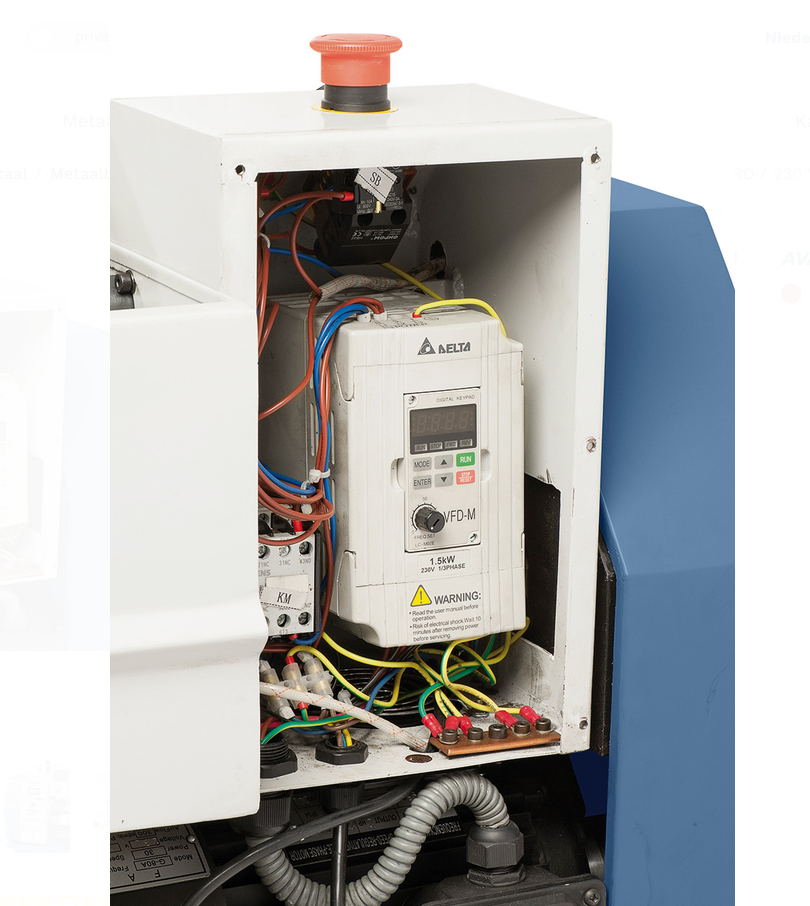

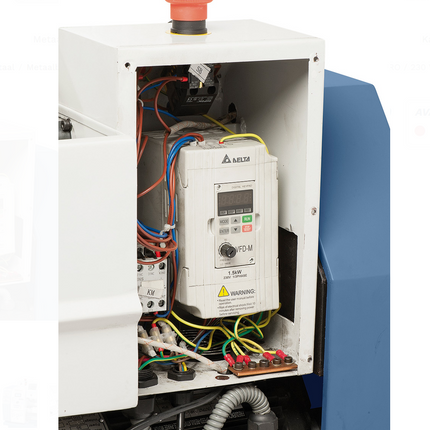

- Standaard met delta-frequentieomvormer voor hoog koppel bij lagere toerentallen en bij benadering constant toerental onder belasting
- Hoofdspindellagers met nastelbare kogelrollagers in P5-kwaliteit
- Losse koppinole en handwiel met instelbare schaalverdeling (0,02 mm)
- Hoge rondloopnauwkeurigheid van de geharde spindelneus ≤ 0,015 mm
- Uitgebreide toepassingsmogelijkheden door later toe te voegen freesopzetstuk (optioneel)
- Solide machinebed met inductief geharde en geslepen bedgeleiding
- Verschuifbare bovensledes in de x-as

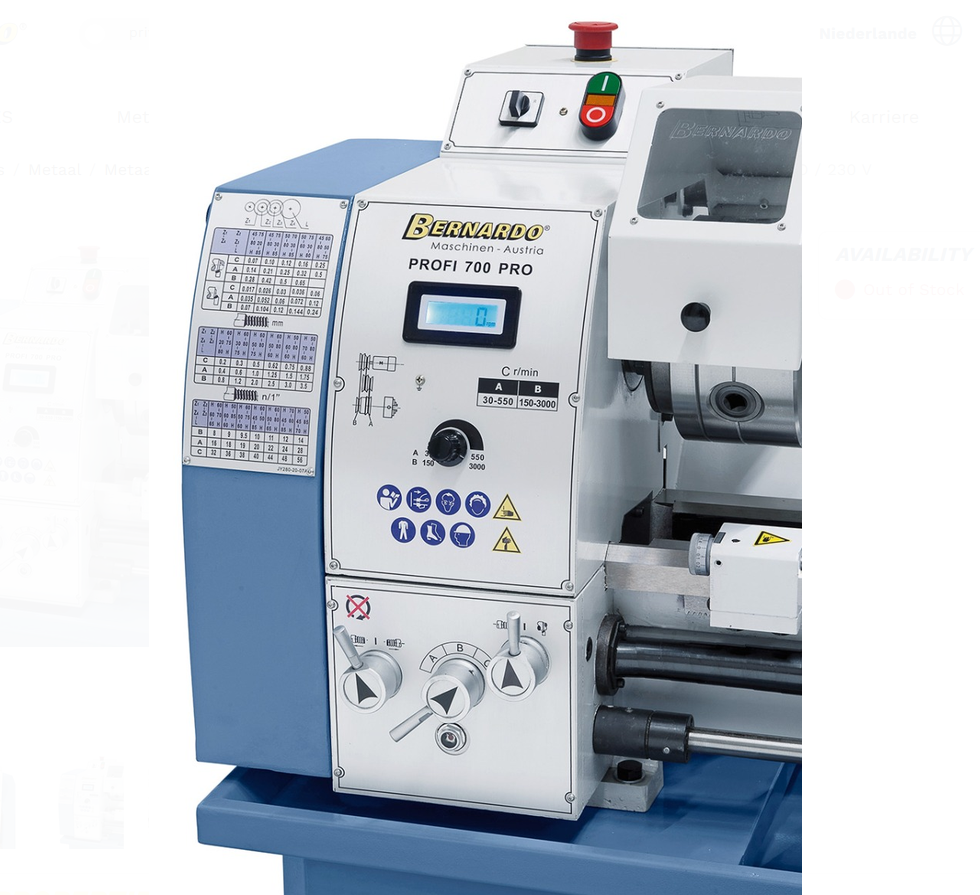

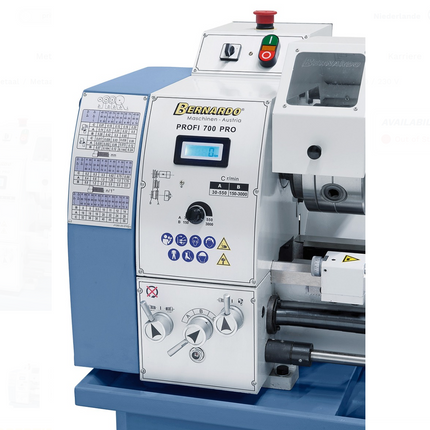

- Standaard met een traploze toerentalregeling, het ingestelde toerental wordt digitaal uitgelezen
Specificaties:
| Afstand tussen de centers |
700 mm |
| Centerhoogte |
150 mm |
| Draaidiameter over bed |
300 mm |
| Bedbreedte |
180 mm |
| Doorlaat hoofdas |
38 mm |
| Opname hoofdas |
MK 5 |
| Toerental, traploos |
30-450 / 150-3000 omw./min |
| Bereik langsvoeding |
(14) 0,07 - 0,65 mm/omw. |
| Bereik dwarsvoeding |
(11) 0,03 - 0,12 mm/omw. |
| Metrisch schroefdraad |
(18) 0,2 - 3,5 mm |
| Schroefdraad inch |
(21) 8 - 56 gangen/1" |
| Pinoleverplaatsing |
85 mm |
| Pinoleopname |
MK 3 |
| Motor-afgiftecapaciteit S1 100% |
1,5 kW / 230 V |
| Motor-opnamecapaciteit S6 40% |
2,2 kW / 230 V |
| Machineafmeting (B x D x H)*
|
1380 x 640 x 500 mm |
| Gewicht ca. |
235 kg |
Leveringsomvang
- 3-klauw PO3-160 mm stalen versie
- Flenshouder 160 mm
- Vaste centers
- Wisselwielen

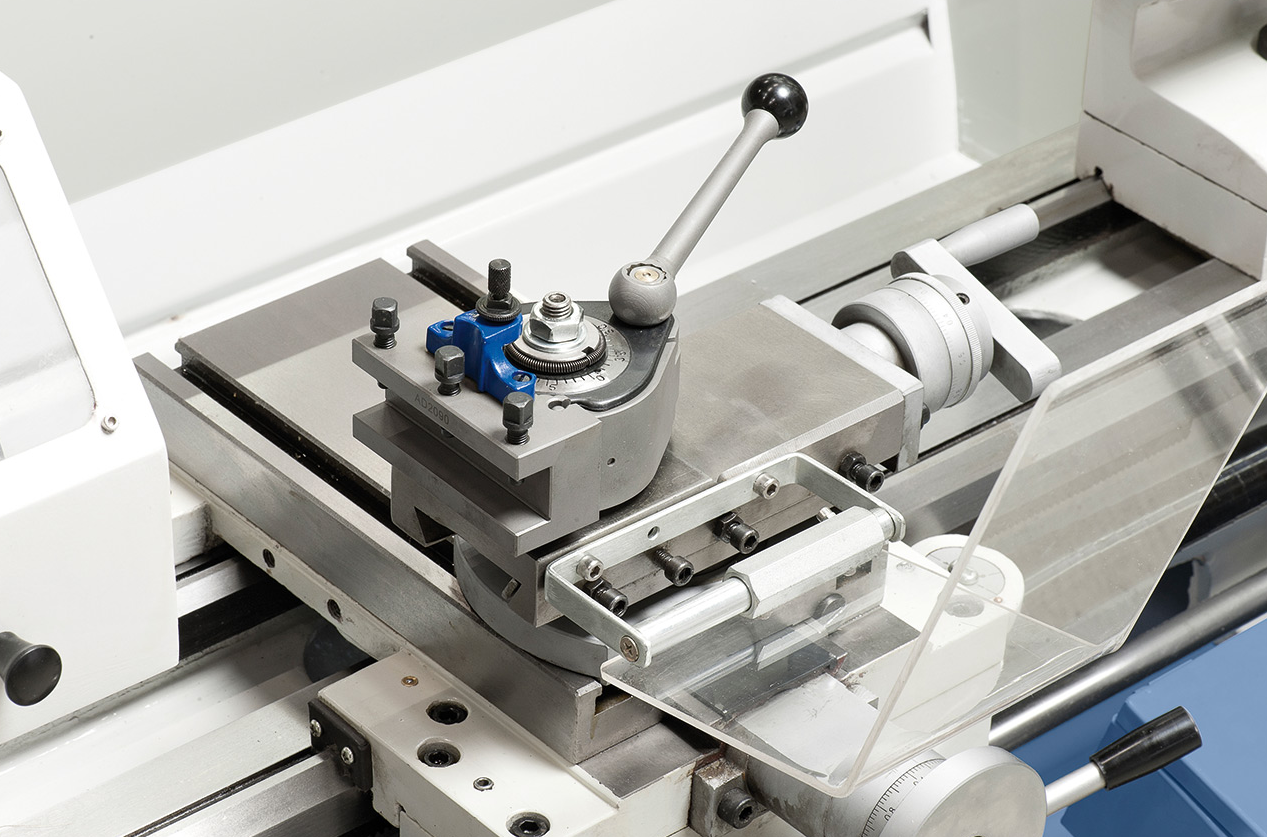

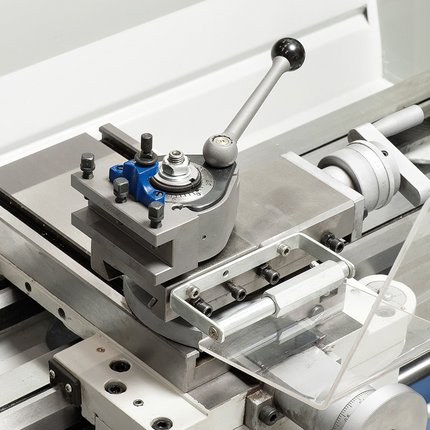

- Snelwisselbeitelhouder grootte 20-2
- met 2 rechte inzetstukken
- Snelkoppeling
- Micrometerlangsaanslag
- Dwarssledes met bovensupport
- Frequentieregelaar
- Digitale toerentaluitlezing
- Draadsnijklok
- Beschermkap
- Spanenachterwand
- Spindelbescherminging
