Omschrijving

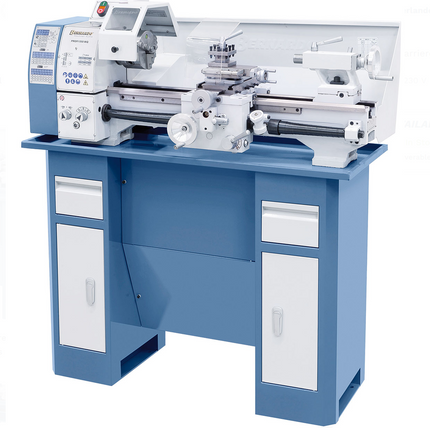

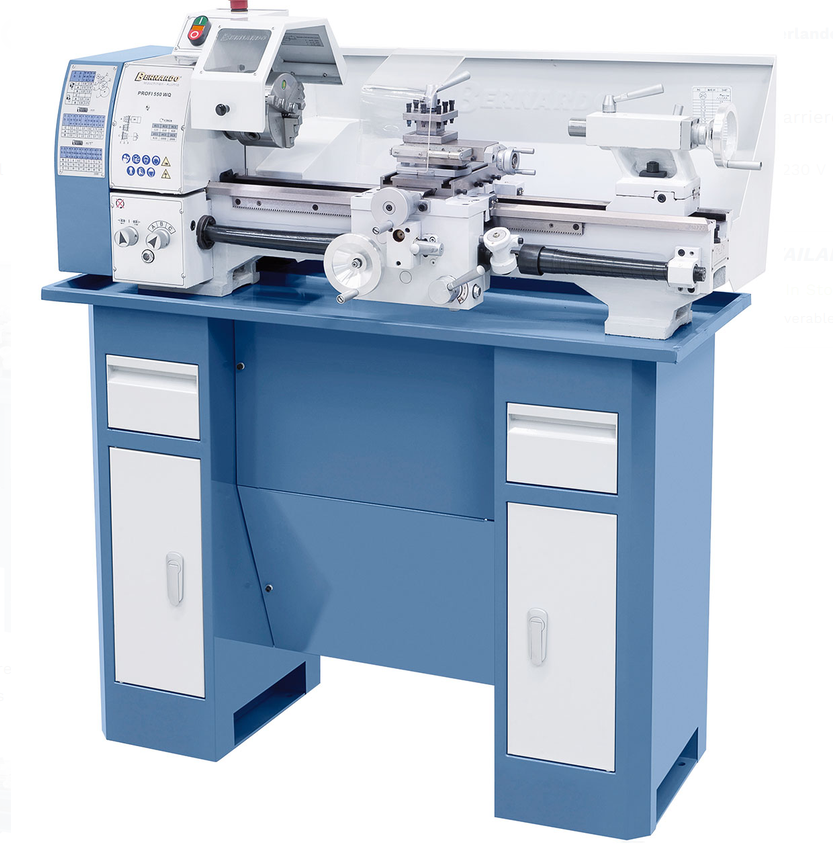

Deze robuuste precisiedraaibank is ontworpen voor nauwkeurig draaiwerk en draadsnijden in staal, non-ferrometalen en kunststoffen. Het inductief geharde en geslepen machinebed, de P5-kwaliteit spindellagers en een rondloopnauwkeurigheid van ≤ 0,015 mm zorgen voor uitstekende precisie en een lange levensduur. Dankzij de leispindel, automatische langs- en dwarsvoeding en de gebruiksvriendelijke bediening is de machine geschikt voor een breed scala aan verspanende werkzaamheden. De thermische motorbeveiliging voorkomt overbelasting, terwijl de verstelbare losse kop ook conusdraaien mogelijk maakt.
- Standaard met leispindel voor draadsnijden resp. voor de automatische langsvoeding
- Solide machinebed met inductief geharde en geslepen bedgeleiding
- Hoge nauwkeurigheid in de spindel(≤ 0,015 mm) vanwege de kogellagering
- Thermische bewaking incl. waarschuwingslichtje beschermt de motor tegen overbelasting
- Losse kop kan voor conusdraaien verschoven worden
- Gebruiksvriendelijke indeling van de schakelelementen
- Geleidingen via spiebanen nastelbaar
- Spindel met 2 nastelbare kogellagers (P5 kwaliteit)
- Standaard met langs- en dwarsvoeding
- Veiligheidsschakelaar met onderspanningsbeveiliging
Specificaties:
| Afstand tussen de centers |
550 mm |
| Centerhoogte |
125 mm |
| Draaidiameter over bed |
250 mm |
| Bedbreedte |
135 mm |
| Doorlaat hoofdas |
26 mm |
| Opname hoofdas |
MK 4 |
| Toerentalbereik |
(6) 125 - 2000 omw./min |
| |
|
| Bereik langsvoeding |
(6) 0,06 - 0,32 mm/omw. |
| Bereik dwarsvoeding |
(4) 0,03 - 0,075 mm/omw. |
| Metrische schroefdraad |
(18) 0,2 - 3,5 mm |
| Schroefdraad inch |
(21) 8 - 56 gangen/1“ |
| Pinoleverplaatsing |
70 mm |
| Pinoleopname |
MK 2 |
| Motor-afgiftecapaciteit S1 100% |
0,75 kW / 230 V |
| Motor-opnamecapaciteit S6 40% |
1,0 kW / 230 V |
| Machineafmeting (B x D x H)* |
1210 x 610 x 450 mm |
| Gewicht ca. |
120 kg |
Leveringsomvang
- 3-klauw DK11-125 mm
- Flenshouder 125 mm

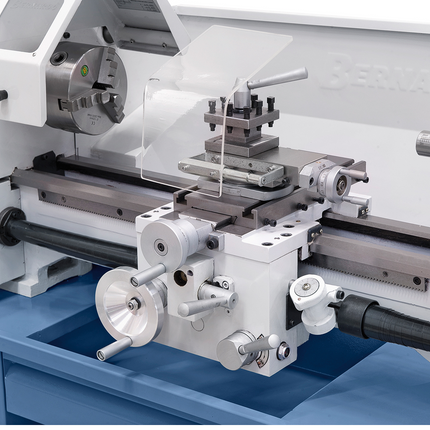

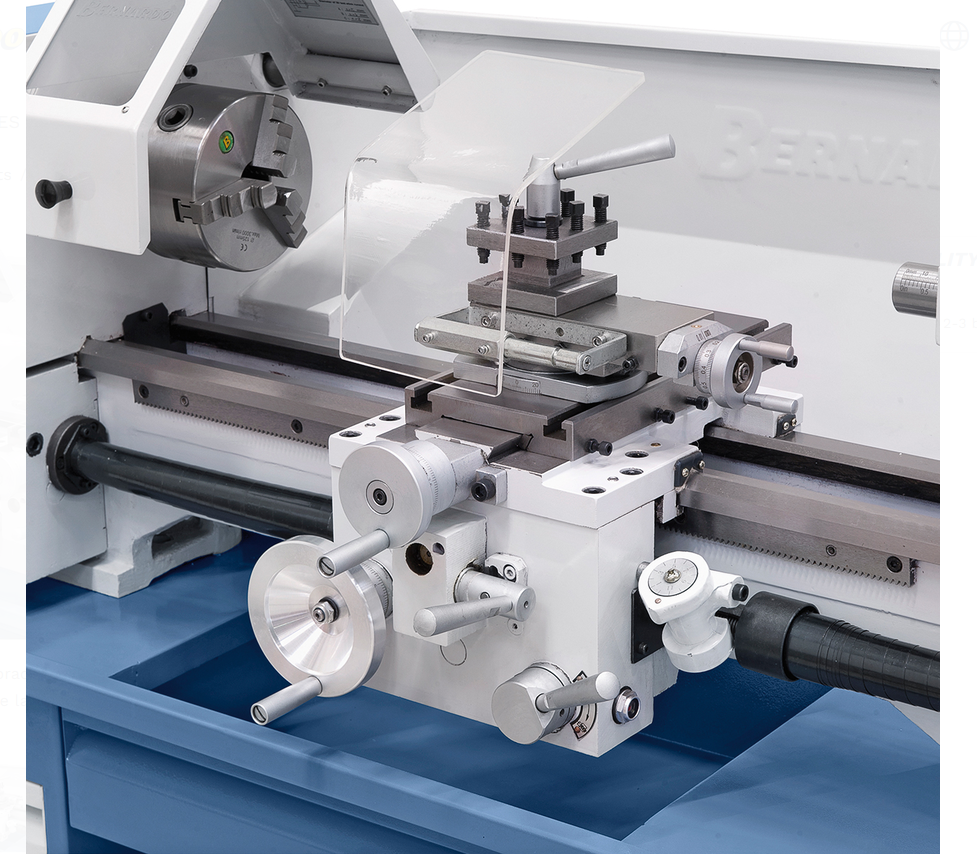

- Dwarssledes met bovensupport
- Vaste centers
- Draadsnijklok
- Wisselwielen
- Vierklauw
- Beschermkap
- Spanenachterwand
- Leispindelbescherming
- Bedieningsgereedschap
