Omschrijving

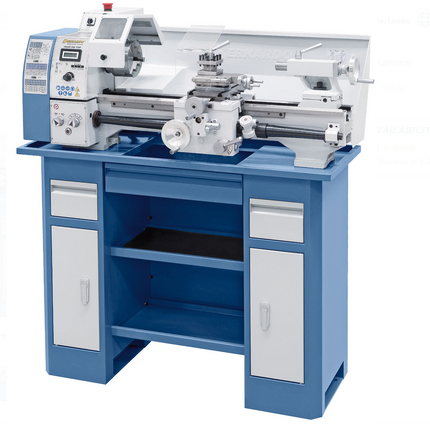

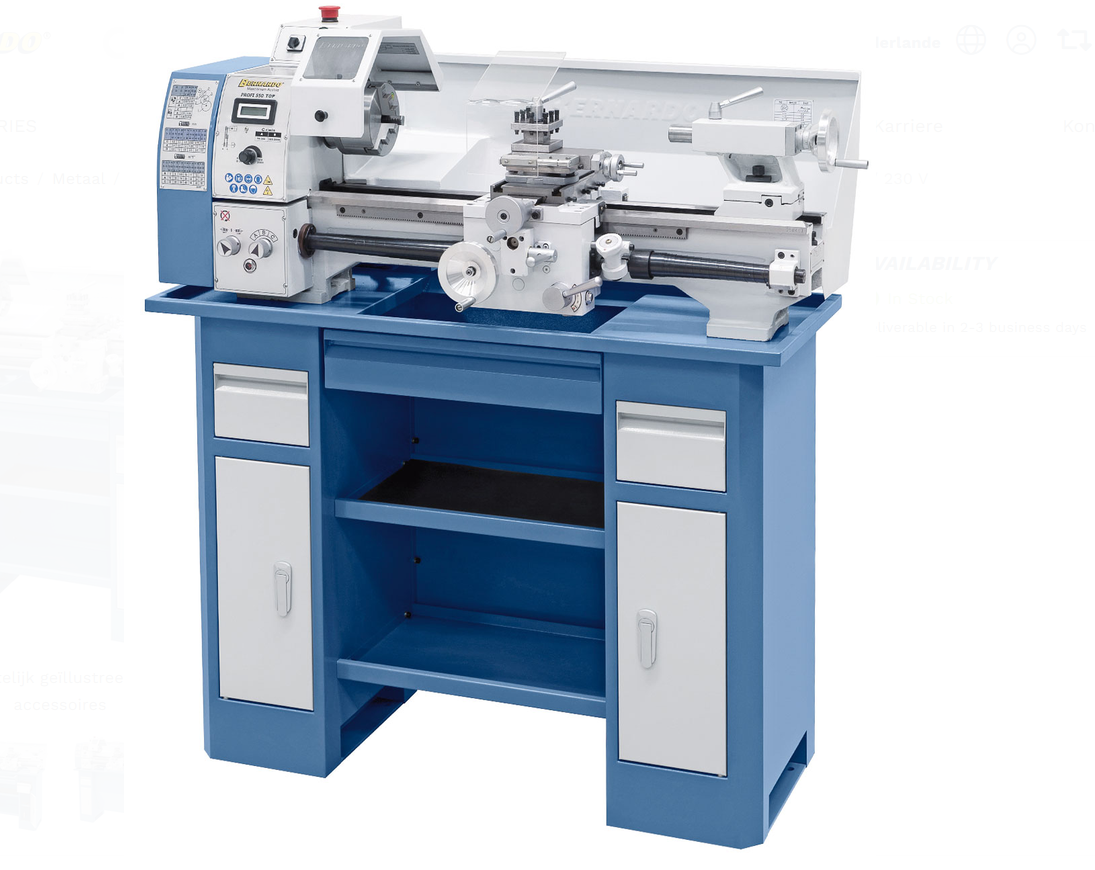

Deze precisiedraaibank combineert een krachtige frequentieregelaar met een traploos instelbaar toerental, waardoor voor iedere bewerking de optimale snijsnelheid eenvoudig ingesteld kan worden. De robuuste constructie met inductief gehard en geslepen prismabed, nauwkeurige spindellagering en een rondloopnauwkeurigheid van beter dan 0,015 mm garandeert uitstekende precisie en een lange levensduur. De machine is uitermate geschikt voor het bewerken van staal, non-ferrometalen en kunststoffen en wordt compleet geleverd met een 2-assige digitale positieaanduiding, digitale toerentaluitlezing en diverse opspanaccessoires voor direct gebruik.
- Motor met frequentieregelaar voor hoge prestaties en hoog draaimoment

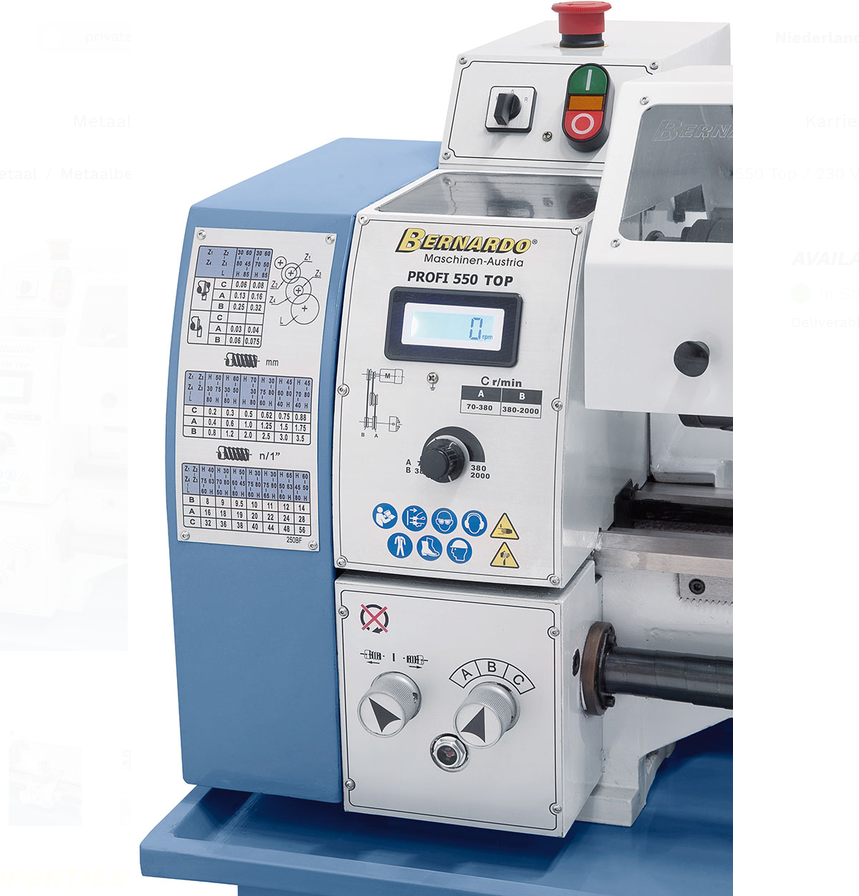

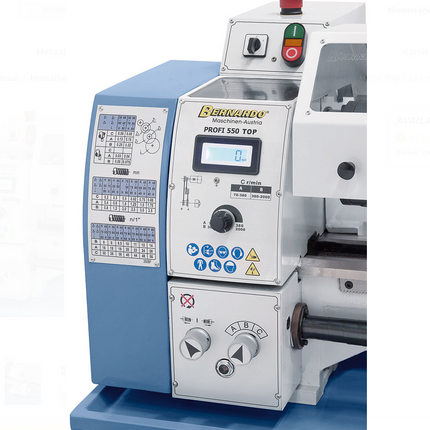

- Standaard met een traploze toerentalregeling, het ingestelde toerental wordt digitaal uitgelezen
- De voedingsinstelling is makkelijk opgebouwd,lichtgangig en nauwkeurig schakelbaar
- Optimaal geschikt voor het bewerken van staal, NE-materialen en kunststoffen
- Prismabed met grootte oplegvlak, inductief gehard en geslepen
- Nauwkeurige spindellagering met twee nastelbare kogellagers
- Hoge nauwkeurigheid in de spindel – beter als 0,015 mm
- Losse koppinole en handwiel met instelbare schaalverdeling (0,02 mm)
Specificaties:
| Afstand tussen de centers |
550 mm |
| Centerhoogte |
125 mm |
| Draaidiameter over bed |
250 mm |
| Bedbreedte |
135 mm |
| Doorlaat hoofdas |
26 mm |
| Opname hoofdas |
MK 4 |
| Toerental, traploos |
70-380 / 380-2000 omw./min |
| Bereik langsvoeding |
(6) 0,06 - 0,32 mm/omw. |
| Bereik dwarsvoeding |
(4) 0,03 - 0,075 mm/omw. |
| Metrisch schroefdraad |
(18) 0,2 - 3,5 mm |
| Schroefdraad inch |
(21) 8 - 56 gangen/1" |
| Pinoleverplaatsing |
70 mm |
| Pinoleopname |
MK 2 |
| Motor-afgiftecapaciteit S1 100% |
0,75 kW / 230 V |
| Motor-opnamecapaciteit S6 40% |
1,0 kW / 230 V |
| Machineafmeting (B x D x H)*
|
1210 x 610 x 450 mm |
| Gewicht ca. |
137 kg |
Leveringsomvang
- Vaste centers
- 2-assige positieaanduiding i200
- 3-klauw DK11-125 mm
- Flenshouder 125 mm

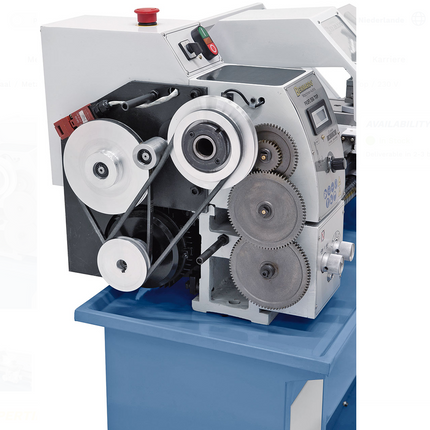

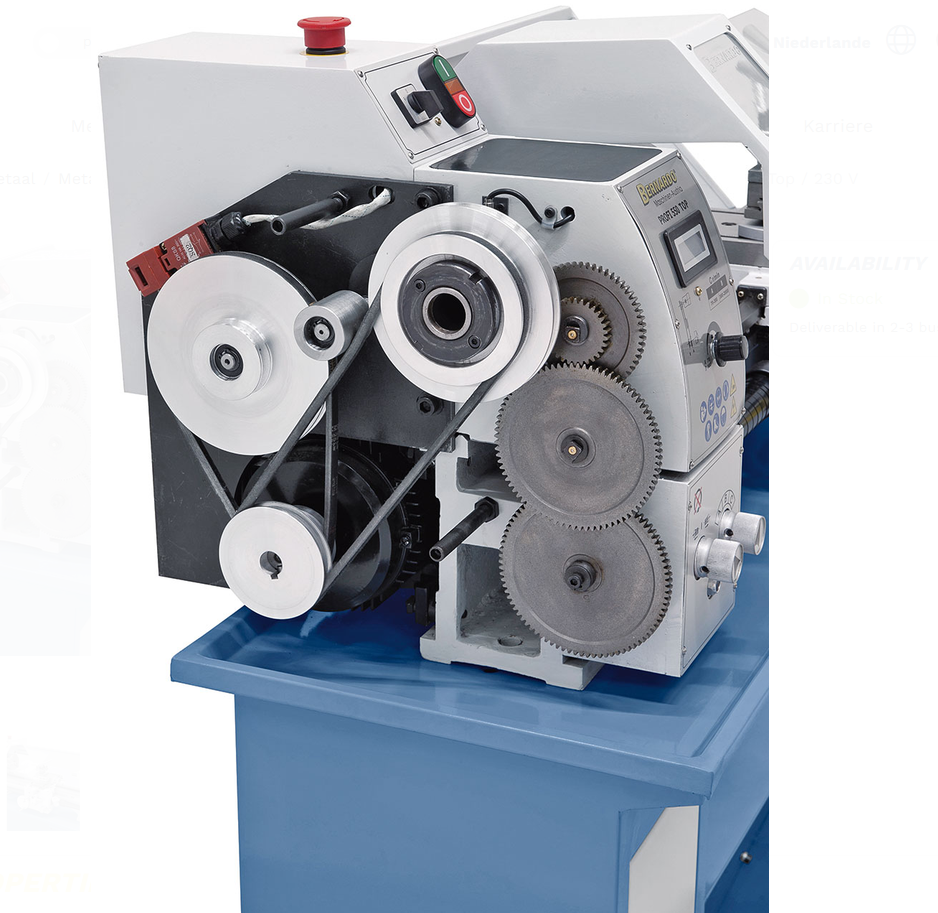

- Wisselwielen
- Vierklauw
- Dwarssledes met bovensupport
- Frequentieregelaar
- Digitale toerentaluitlezing
- Draadsnijklok
- Beschermkap
- Spanenachterwand
- Spindelbescherminging
