Omschrijving

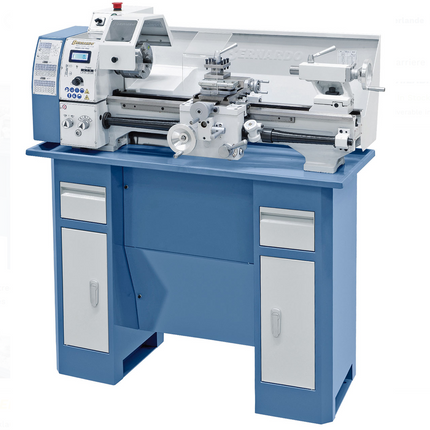

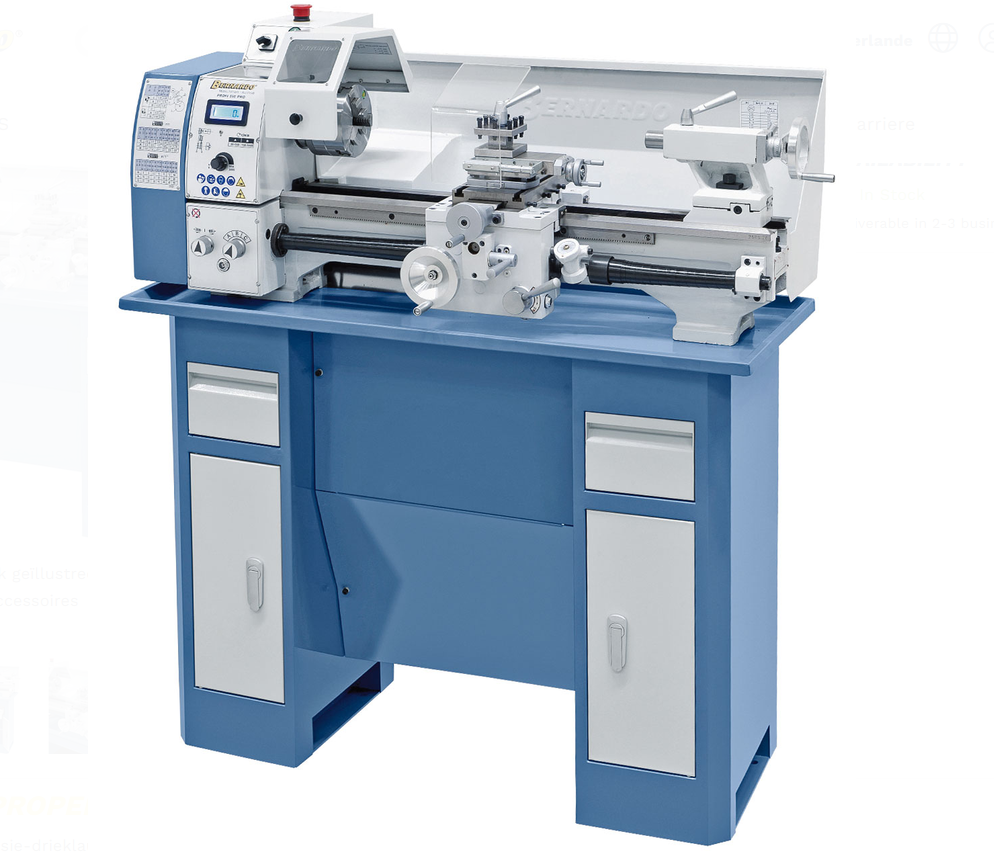

Deze precisiedraaibank is ontwikkeld voor nauwkeurig en veelzijdig verspaningswerk in de werkplaats. Dankzij de krachtige motor met Delta-frequentieomvormer levert de machine een hoog koppel bij lage toerentallen en blijft het toerental ook onder belasting vrijwel constant. De traploze toerentalregeling met digitale uitlezing maakt het eenvoudig om de ideale snijsnelheid voor elk materiaal in te stellen.
Het massieve, inductief geharde en geslepen machinebed zorgt samen met de nauwkeurige P5-hoofdspindellagers voor een uitstekende rondloopnauwkeurigheid van ≤ 0,015 mm. De machine is geschikt voor draaien, vlakdraaien, draadsnijden en andere precisiebewerkingen van staal, non-ferrometalen en kunststoffen. Dankzij de verschuifbare bovenslede en de mogelijkheid om later een freesopzetstuk te monteren, biedt deze draaibank bovendien extra flexibiliteit voor uiteenlopende bewerkingstoepassingen.
- Standaard precisie-drieklauw in stalen uitvoering voor toerentallen tot 3000 omw./min.
- Standaard met delta-frequentieomvormer voor hoog koppel bij lagere toerentallen en bij benadering constant toerental onder belasting
- Hoofdspindellagers met nastelbare kogelrollagers in P5-kwaliteit
- Losse koppinole en handwiel met instelbare schaalverdeling (0,02 mm)
- Hoge rondloopnauwkeurigheid van de geharde spindelneus ≤ 0,015 mm
- Uitgebreide toepassingsmogelijkheden door later toe te voegen freesopzetstuk (optioneel)
- Solide machinebed met inductief geharde en geslepen bedgeleiding

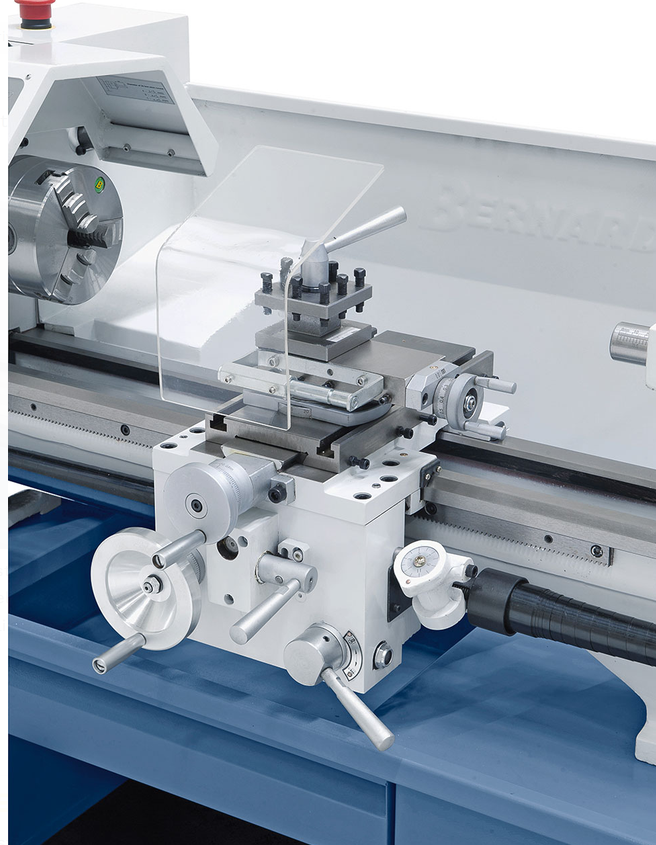

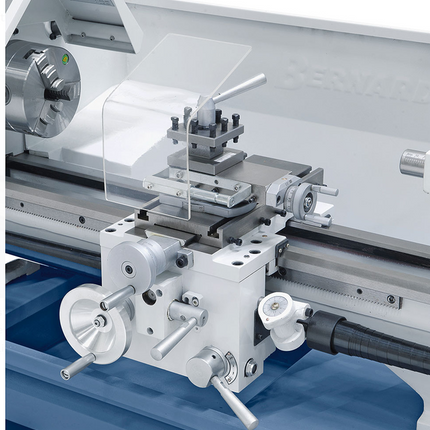

- Verschuifbare bovensledes in de x-as
- Standaard met een traploze toerentalregeling, het ingestelde toerental wordt digitaal uitgelezen
Specificaties:
|
Afstand tussen de centers
|
550 mm |
| Centerhoogte |
125 mm |
| Draaidiameter over bed |
250 mm |
| Bedbreedte |
135 mm |
| Doorlaat hoofdas |
26 mm |
| Opname hoofdas |
MK 4 |
| Toerental, traploos |
30-450 / 150-3000 omw./min |
| Bereik langsvoeding |
(6) 0,06 - 0,32 mm/omw. |
| Bereik dwarsvoeding |
(4) 0,03 - 0,075 mm/omw. |
| Metrisch schroefdraad |
(18) 0,2 - 3,5 mm |
| Schroefdraad inch |
(21) 8 - 56 gangen/1" |
| Pinoleverplaatsing |
70 mm |
| Pinoleopname |
MK 2 |
| Motor-afgiftecapaciteit S1 100% |
1,5 kW / 230 V |
| Motor-opnamecapaciteit S6 40% |
2,2 kW / 230 V |
| Machineafmeting (B x D x H)*
|
1210 x 610 x 450 mm |
| Gewicht ca. |
137 kg |
Leveringsomvang
- 3-klauw PO3-125 mm
- stalen versie
- 3-klauw PO3-160 mm
- Flenshouder 125 mm
- Vaste centers
- Wisselwielen
- Vierklauw
- Snelwisselbeitelhouder grootte 20-2
- Dwarssledes met bovensupport
- Frequentieregelaar
- Digitale toerentaluitlezing
- Draadsnijklok
- Beschermkap
- Spanenachterwand
- Spindelbescherminging
