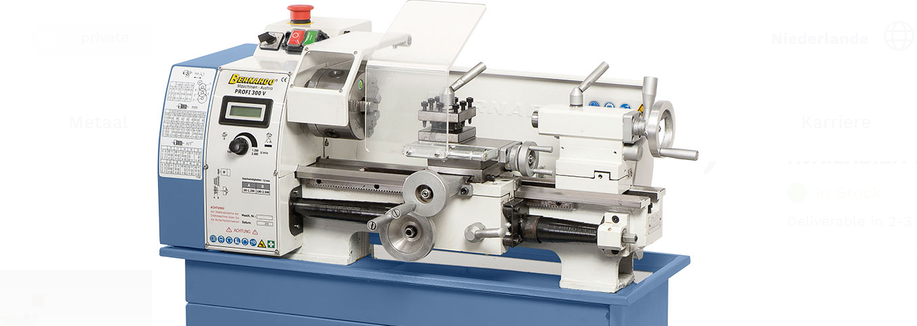

Omschrijving
Deze compacte precisiedraaibank is ideaal voor fijnmechanische werkzaamheden, modelbouw, onderhoudswerkzaamheden en kleine serieproducties. Dankzij de traploos regelbare spindelsnelheid kan het toerental nauwkeurig worden afgestemd op het materiaal en de bewerking, wat zorgt voor optimale resultaten bij het draaien van staal, non-ferromaterialen en kunststoffen. Het inductief geharde en nauwkeurig geslepen prismabed vormt de basis voor een stabiele en trillingsarme werking. De hoofdspindel is gelagerd met hoogwaardige kogellagers en biedt een rondloopnauwkeurigheid van maximaal 0,015 mm, waardoor nauwkeurige draairesultaten worden gegarandeerd. De drie instelbare langsvoedingen maken een gecontroleerde materiaalafname mogelijk, terwijl de meegeleverde wisselwielen het snijden van zowel metrische als inch-schroefdraad mogelijk maken.
Voor extra veelzijdigheid kan de losse kop worden versteld voor het draaien van conische werkstukken. Alle geleidingen zijn via spiebanen nastelbaar, zodat de machine ook na langdurig gebruik zijn nauwkeurigheid behoudt.
- Hoge nauwkeurigheid in de spindel (≤ 0,015 mm) door de kogellagering
- Traploze instelling van het toerental

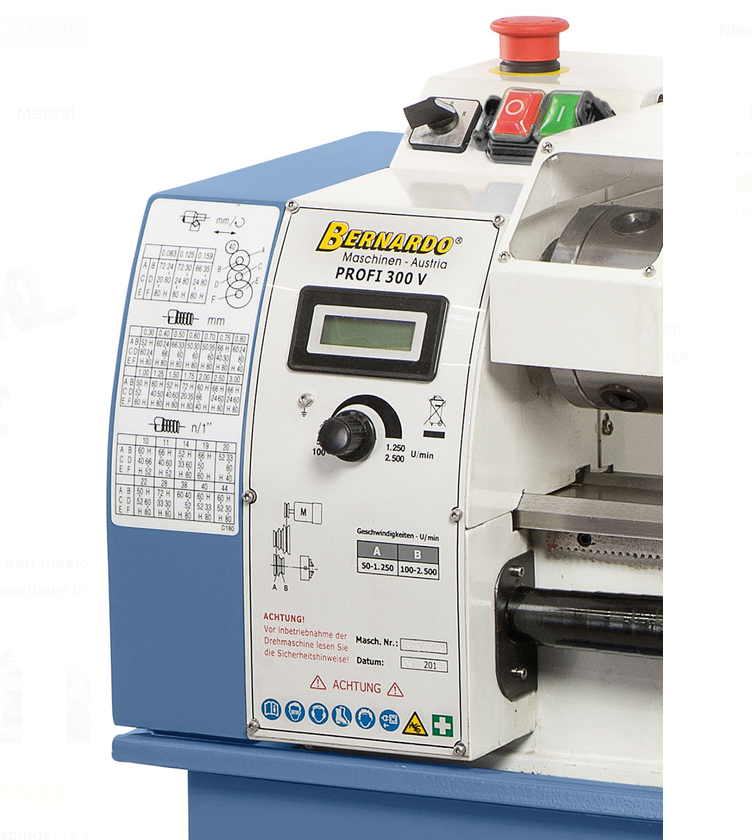

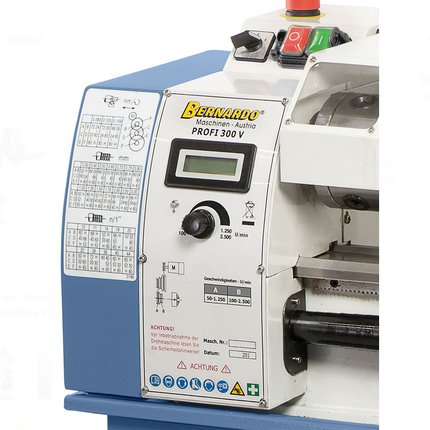

- Schakel en bedieningselementen overzichtelijk aangebracht
- Prismabed inductief gehard en geslepen
- 3 vrij verkiesbare langsvoedingen

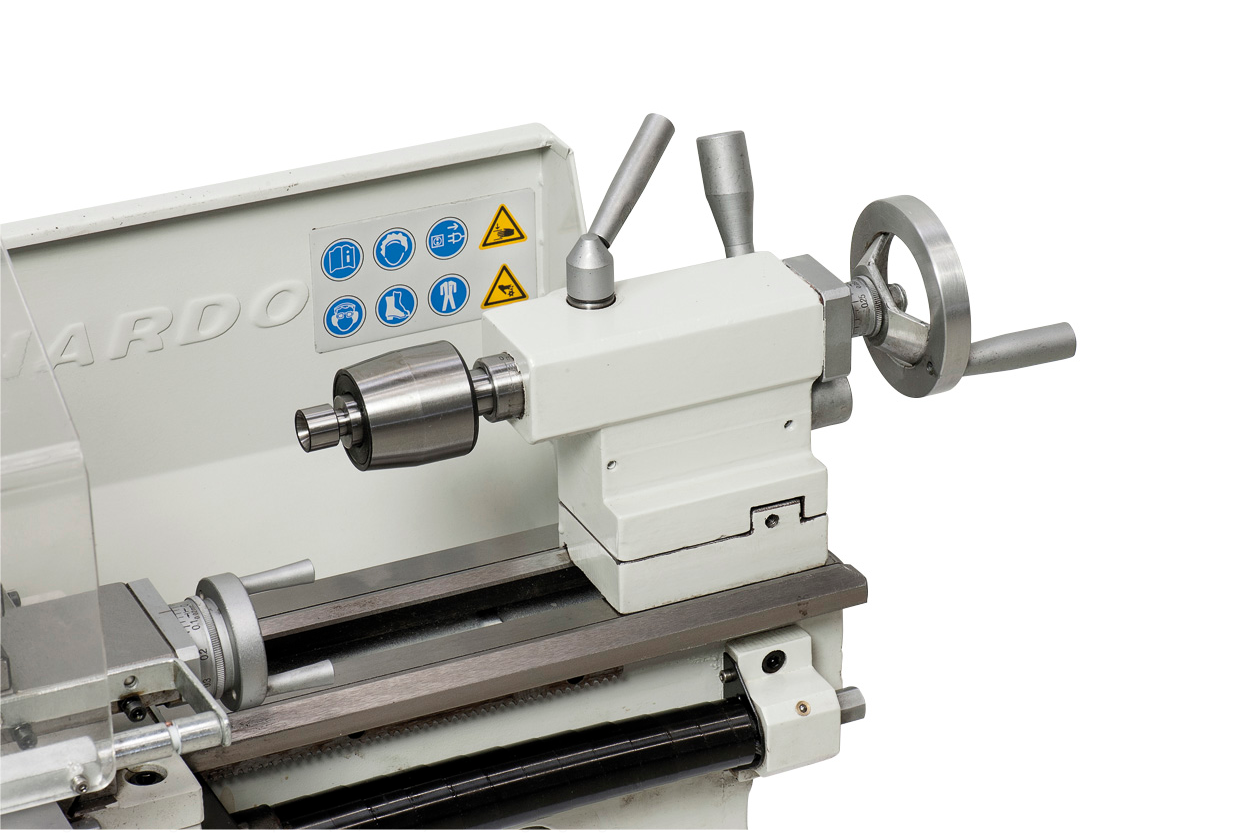

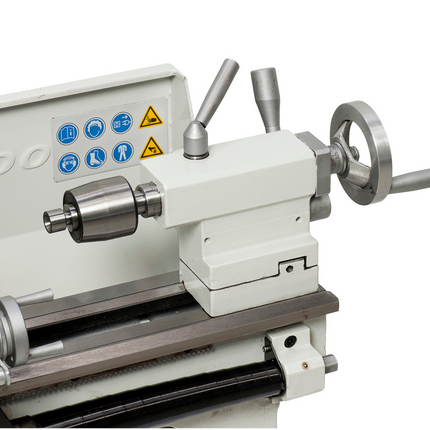

- Losse kop kan voor conusdraaien verschoven worden
- Geleidingen via spiebanen nastelbaar
- Standaard met wisselwielen voor draadsnijden
Specificaties:
| Afstand tussen de centers |
300 mm |
| Centerhoogte |
90 mm |
| Draaidiameter over bed |
180 mm |
| Doorlaat hoofdas |
20 mm |
| Opname hoofdas |
MK 3 |
| Toerentalbereik traploos |
50 -1250 / 100-2500 omw./min |
| Bereik langsvoeding |
(3) 0,083 - 0,159 mm/omw. |
| Metrisch schroefdraad |
(14) 0,3 - 3 mm |
| Schroefdraad inch |
(10) 10 - 44 gangen/1’’ |
| Pinoleverplaatsing |
60 mm |
| Pinoleopname |
MK 2 |
| Motor-afgiftecapaciteit S1 100% |
0,50 kW / 230 V |
| Motor-opnamecapaciteit S6 40% |
0,70 kW / 230 V |
| Machineafmeting (B x D x H)*
|
740 x 390 x 370 mm |
| Gewicht ca. |
60 kg |
Leveringsomvang
- zonder onderstel
- 3-klauw DK11-100 mm
- Vierklauw
- 2 centreerkegels
- Wisselwielen
- Beschermkap
- Spanenachterwand
- Spanenbak
- Digitale toerentaluitlezing
- Bedieningsgereedschap
