Omschrijving

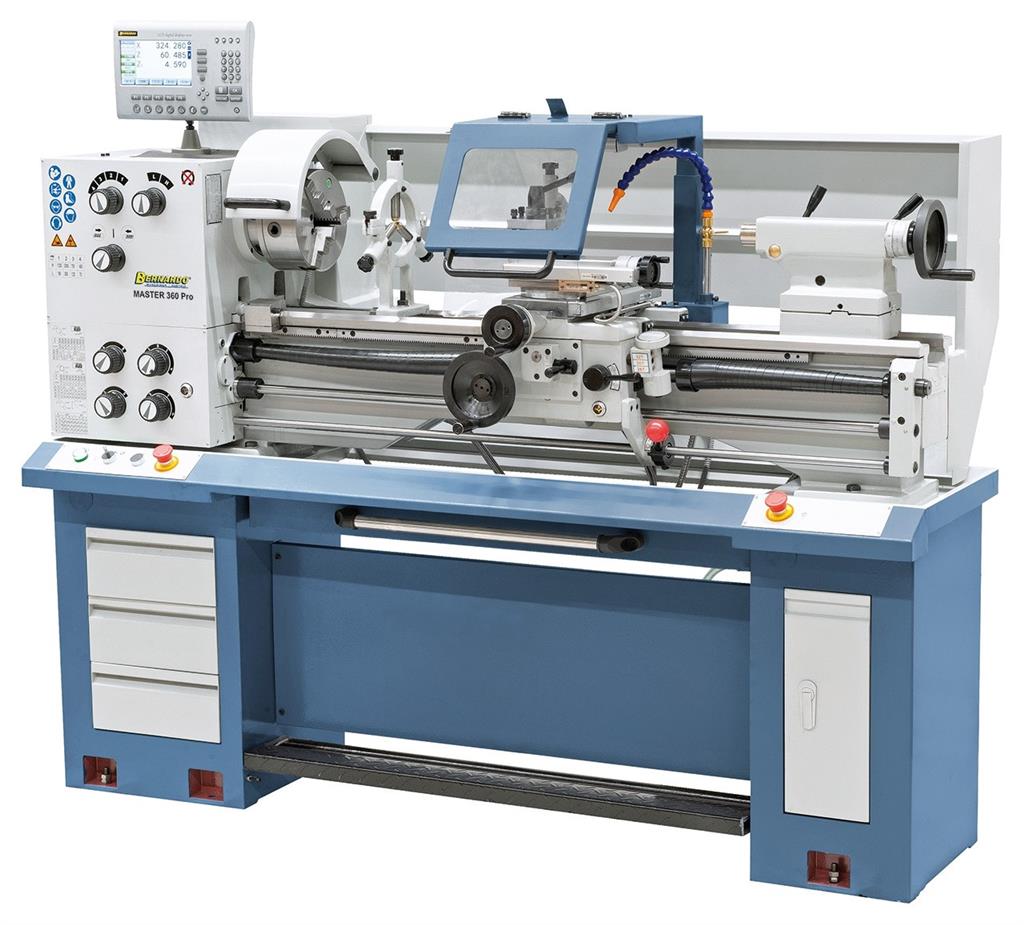

Deze professionele draaibank is ontwikkeld voor nauwkeurig en efficiënt verspanen van staal, non-ferromaterialen en kunststoffen. Dankzij de robuuste prismabedding uit hoogwaardig gietstaal, die inductief gehard en nauwkeurig geslepen is, biedt de machine een uitstekende stabiliteit en langdurige nauwkeurigheid. Extra verstevigingsribben in het bed minimaliseren trillingen tijdens zware bewerkingen en dragen bij aan een optimaal draaibeeld.
Met een spilboring van 52 mm is deze draaibank uitermate geschikt voor het bewerken van grotere werkstukken en buismaterialen. De geharde en geslepen hoofdspindel loopt in oliebad en wordt ondersteund door precisie-hoekcontactlagers, wat resulteert in een hoge rondloopnauwkeurigheid van maximaal 0,015 mm. Het toerental- en voedingssysteem is overzichtelijk opgebouwd en maakt een nauwkeurige instelling van zowel toerental als voedingen mogelijk.
De machine is standaard uitgerust met een elektromechanische voetrem die de stilstandtijd verkort en de productiviteit verhoogt. Voor het draaien van conussen kan de losse kop eenvoudig tot ±5 mm worden versteld. Daarnaast zijn de losse kop, spindelstok en geleidingen nastelbaar voor blijvende precisie gedurende de gehele levensduur van de machine.
- Om de invloed van trillingen te minimaliseren, is de massieve prismabedding bovendien voorzien van ribbels
- Standaard met 52 mm doorlaat voor bewerken van grote diameters
- Optimaal geschikt voor het bewerken van staal, NE-materialen en kunststoffen
- Plaatsbesparende opstelmogelijkheid door naar voren uittrekbare spanenbak
- De toerental- en voedingsinstelling is makkelijk opgebouwd, lichtgangig en nauwkeurig schakelbaar
- Electromechanische voetrem ter reducering van de steltijden
- Moderne hoofdspindellagering met hoekcontactkogellagers in precisieuitvoering
- Prismabed uit gietstaal, inductief gehard en nauwkeurig geslepen
- Gegarandeerde nauwkeurigheid in de spindel (≤ 0,015 mm)
- Hoofdspindel gehard en geslepen, in oliebad lopend
- Losse kop, spindelstok en alle geleidingen nastelbaar

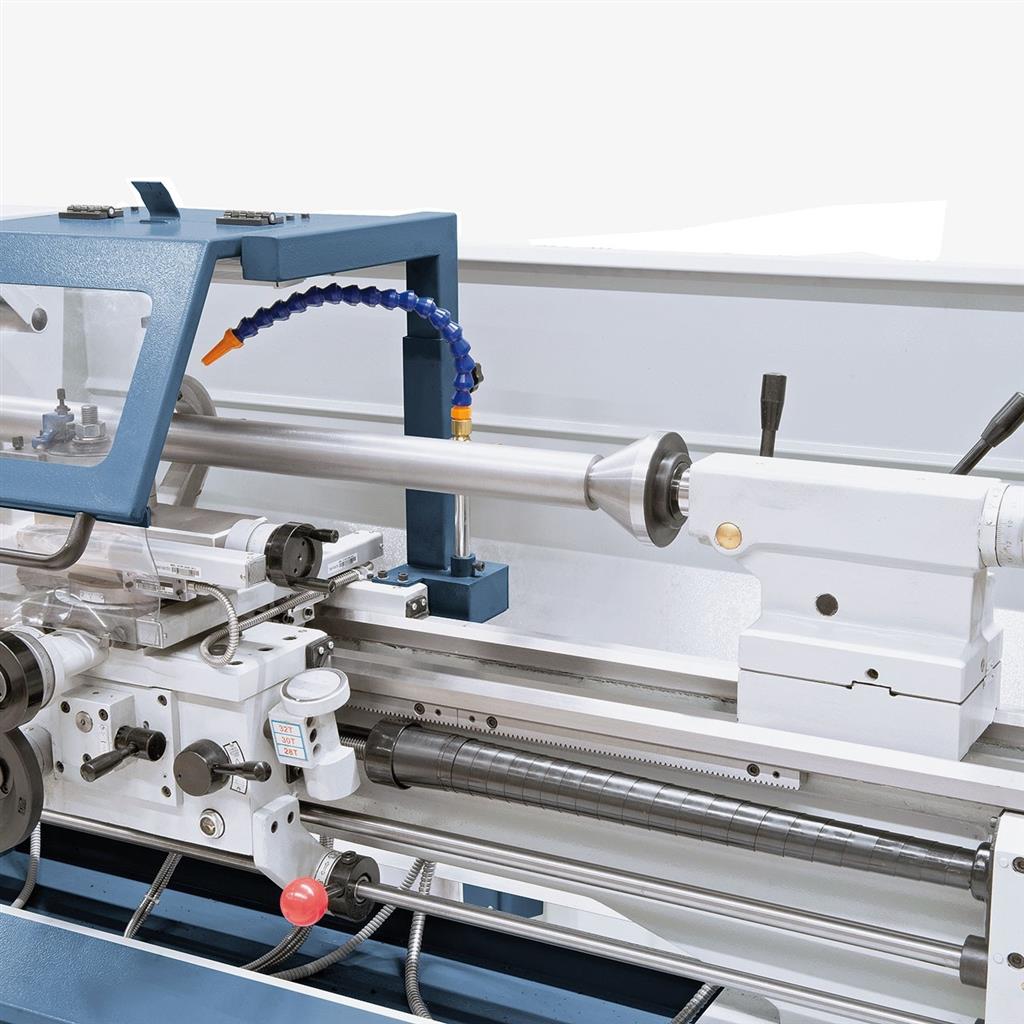

- Losse kop kan voor conusdraaien ± 5 mm verschoven worden
Specificaties:
| Afstand tussen de centers |
1000 mm |
| Centerhoogte |
180 mm |
| Draaidiameter over bed |
360 mm |
| Draaidiameter over dwarssledes |
220 mm |
| Bedbreedte |
185 mm |
| Doorlaat hoofdas |
52 mm |
| Opname hoofdas |
DIN 55029, D1-5 |
| Toerentalbereik |
(8) 70 - 2000 omw./min |
| Bereik langsvoeding |
(32) 0,052 - 1,392 mm/omw. |
| Bereik dwarsvoeding |
(32) 0,014 - 0,380 mm/omw. |
| Metrische schroefrdraad |
(26) 0,4 - 7,0 mm |
| Schroefdraad inch |
(34) 4 - 56 gangen/1“ |
| Pinole diameter |
42 mm |
| Pinole verplaatsing |
100 mm |
| Pinole opname |
MK 3 |
| Motor-afgiftecapaciteit S1 100% |
1,5 kW (400 V) |
| Motor-opnamecapaciteit S6 40% |
2,2 kW (400 V) |
| Machineafmeting (B x D x H) |
1825 x 750 x 1600 mm |
| Gewicht ca. |
575 kg |
Leveringsomvang

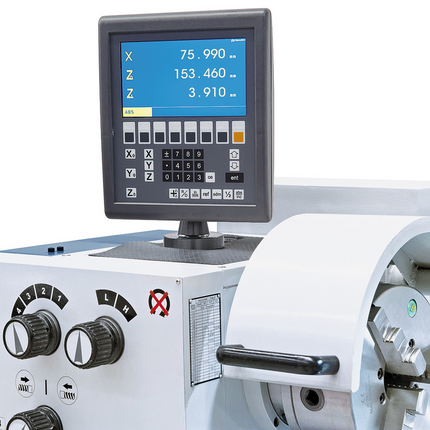

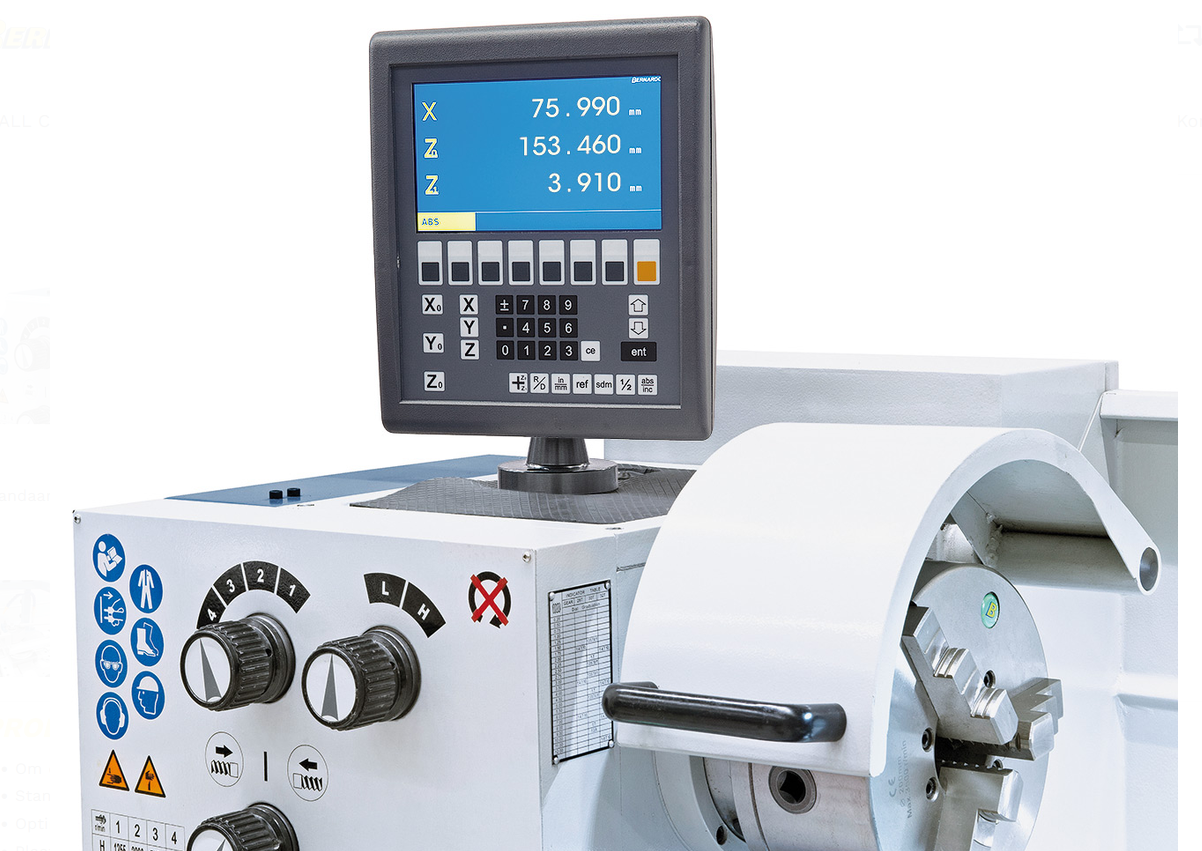

- 3-assige positieaanduiding ES-12 V met LCD-scherm

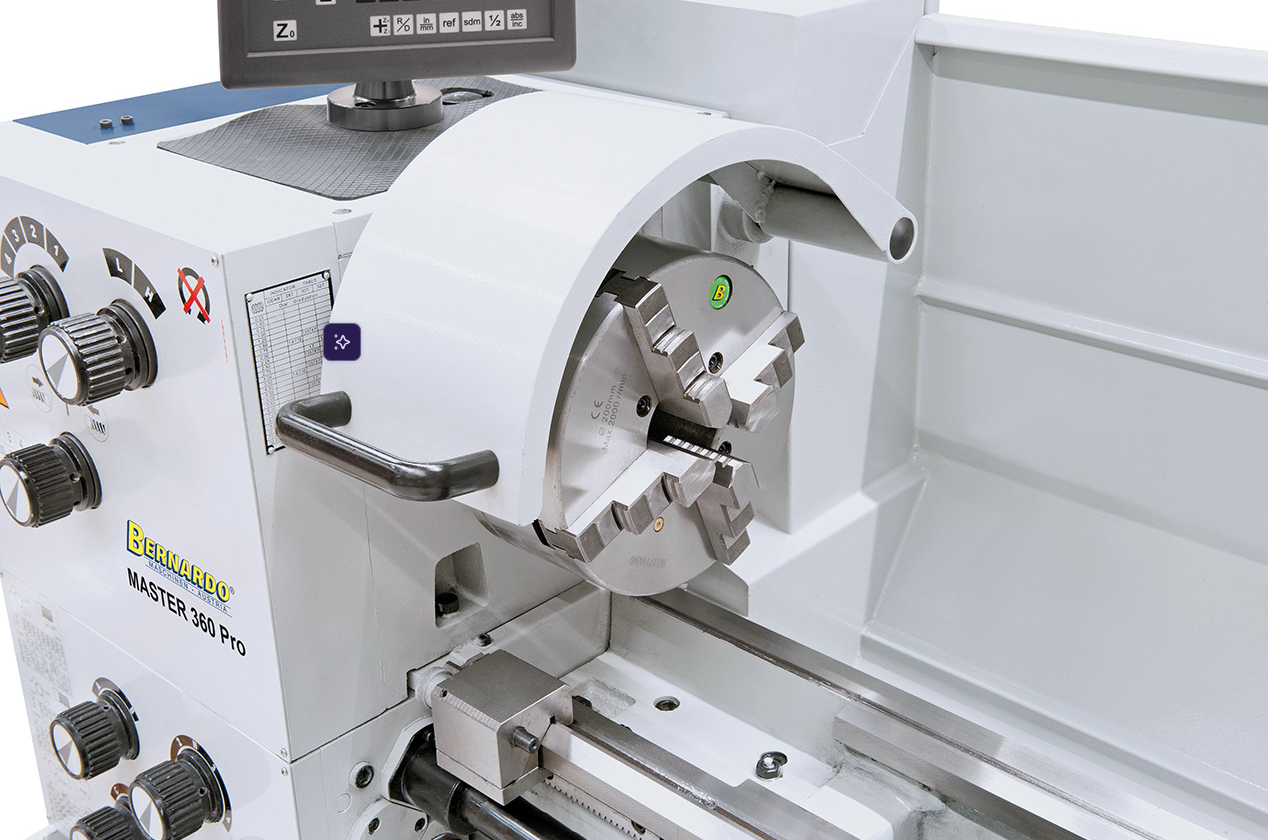

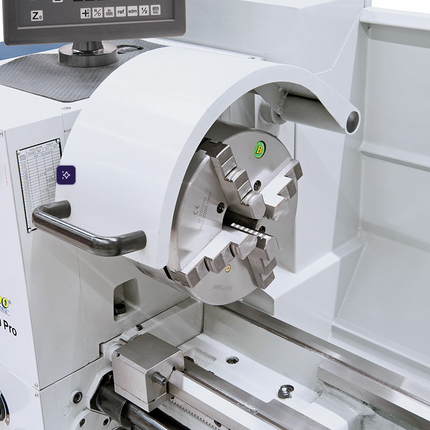

- 3-klauw DK11-200 mm / D5
- Klauwplaat 200 mm / D5, volgens DIN 55029
- Vaste bril – doorlaat diam. max. 70 mm
- Meelopende bril – doorlaat diam. max. 60 mm

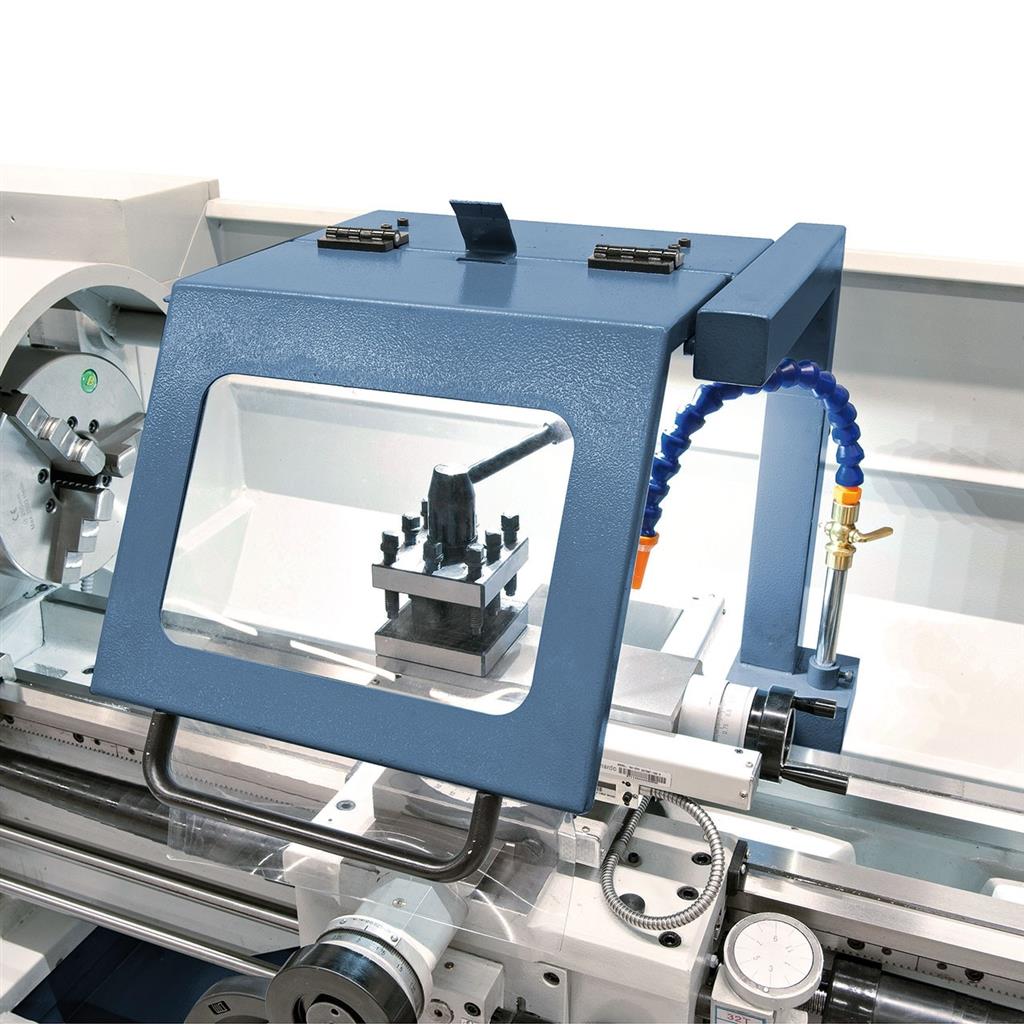

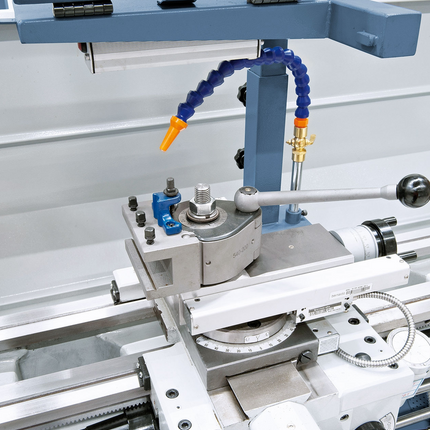

- Koelmiddelinrichting
- Eerstevulling met Shell Tellus 46
- Uittrekbare spanenbak
- Opspanschijf 280 mm
- Vierklauw
- Beschermkap bij vierklauw
- Snelkoppeling
- Micrometerlangsaanslag
- Draadsnijklok
- LED-Machineverlichtinghte
- Reduceerhuls

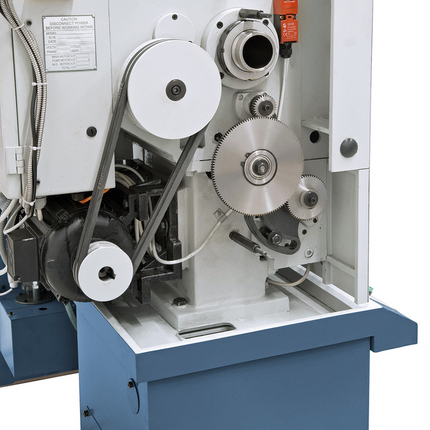

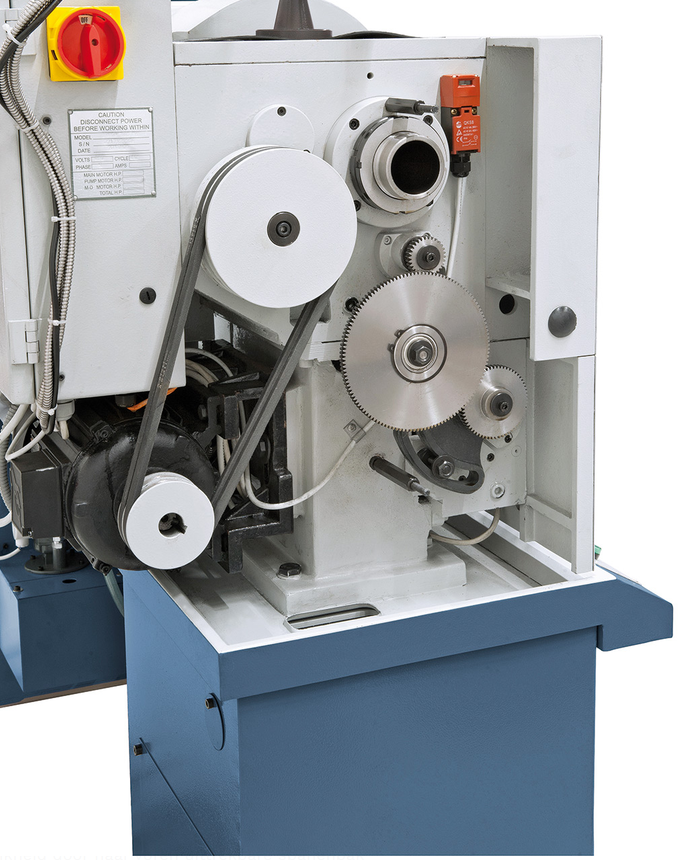

- Wisselwielen
- 2 centreerpunten
- Voetpedaal met remfunctie volgens CE
- Motor met magneetrem volgens CE-normering
- Onderstel met schuifladen
- Bedieningsgereedschap
