Omschrijving

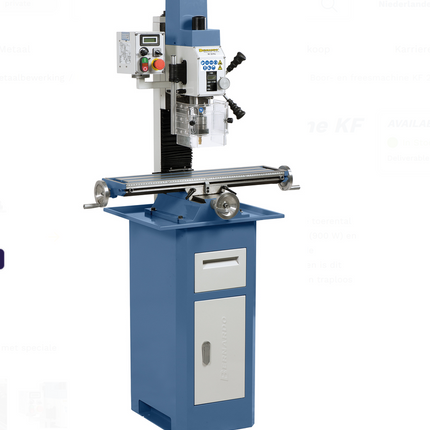

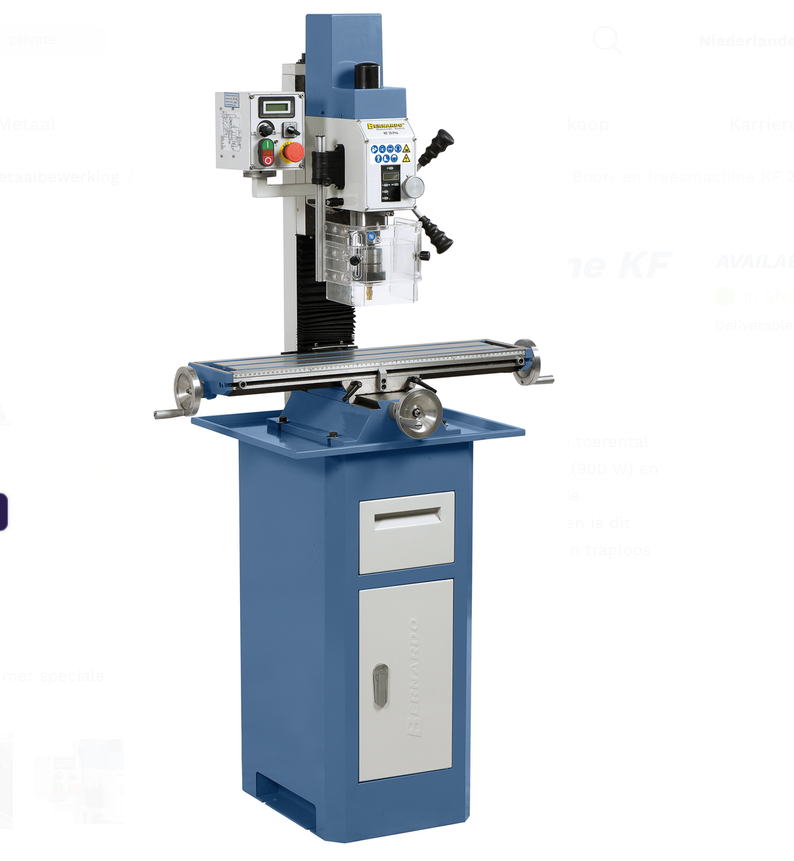

Deze veelzijdige boor- en freesmachine is ontworpen voor nauwkeurig werk zoals vlakfrezen, sleuffrezen en boren. Dankzij de gelijkstroommotor levert de machine een optimaal draaimoment, ook bij lage toerentallen, wat zorgt voor stabiele en gecontroleerde bewerkingen. Het toerental is traploos instelbaar binnen een breed bereik van 50 tot 3000 omw./min, waardoor het eenvoudig kan worden aangepast aan het werkstuk en de bewerking. De 2-traps aandrijving zorgt daarnaast voor een efficiënte krachtsoverbrenging en extra flexibiliteit in gebruik.
De machine beschikt over een massieve kruistafel met nauwkeurig bewerkte T-groeven en zwaluwstaartgeleiding in alle assen, die nastelbaar is voor langdurige precisie. De tweezijdig zwenkbare freeskop maakt bewerkingen onder verschillende hoeken mogelijk, zoals kantenfrezen en hoekboren.

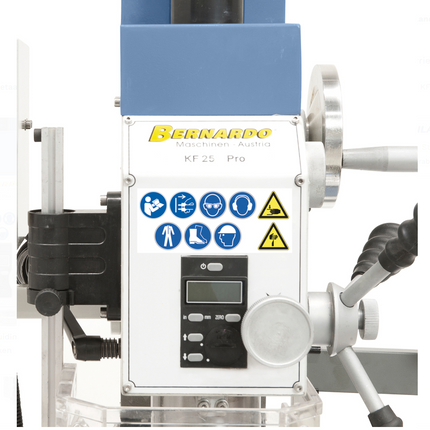

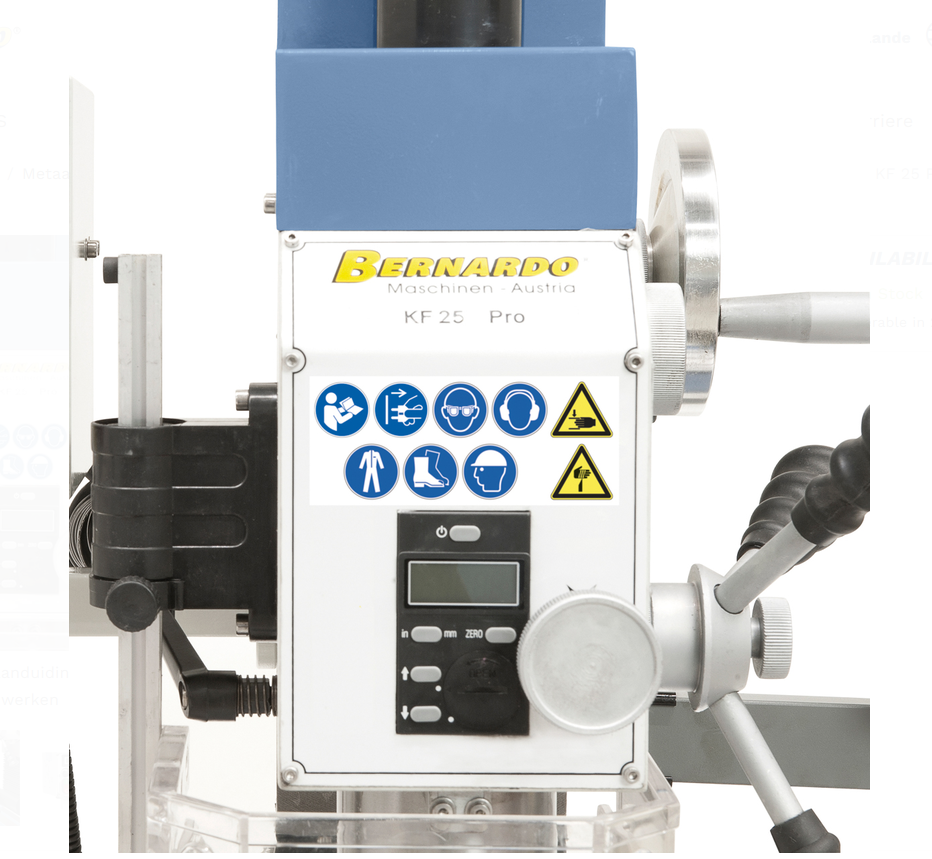

Voor extra nauwkeurigheid is de pinole uitgevoerd met kogellagers (≤ 0,015 mm) en voorzien van zowel digitale pinoleslag- als toerentaluitlezing. De bediening is ergonomisch ontworpen met handgreep voor grofinstelling en handwiel voor fijne afstelling.
- Hoog toerentalbereik van 50 - 3000 omw./min, optimale krachtsoverbrenging door twee traps aandrijving
- Variable toerentalinstelling, toerental kan traploos op het werkstuk aangepast worden
- Model ook met freestafelvoeding en 3 assige positieaanduiding leverbaar

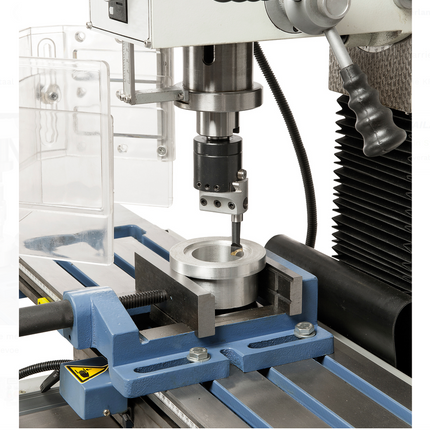

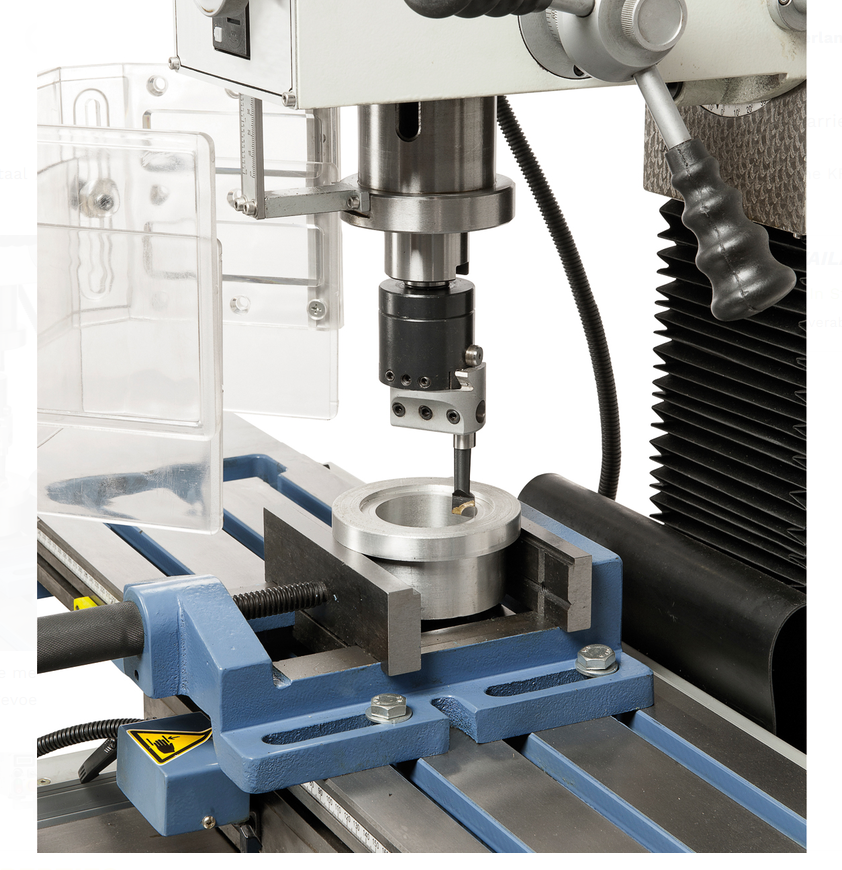

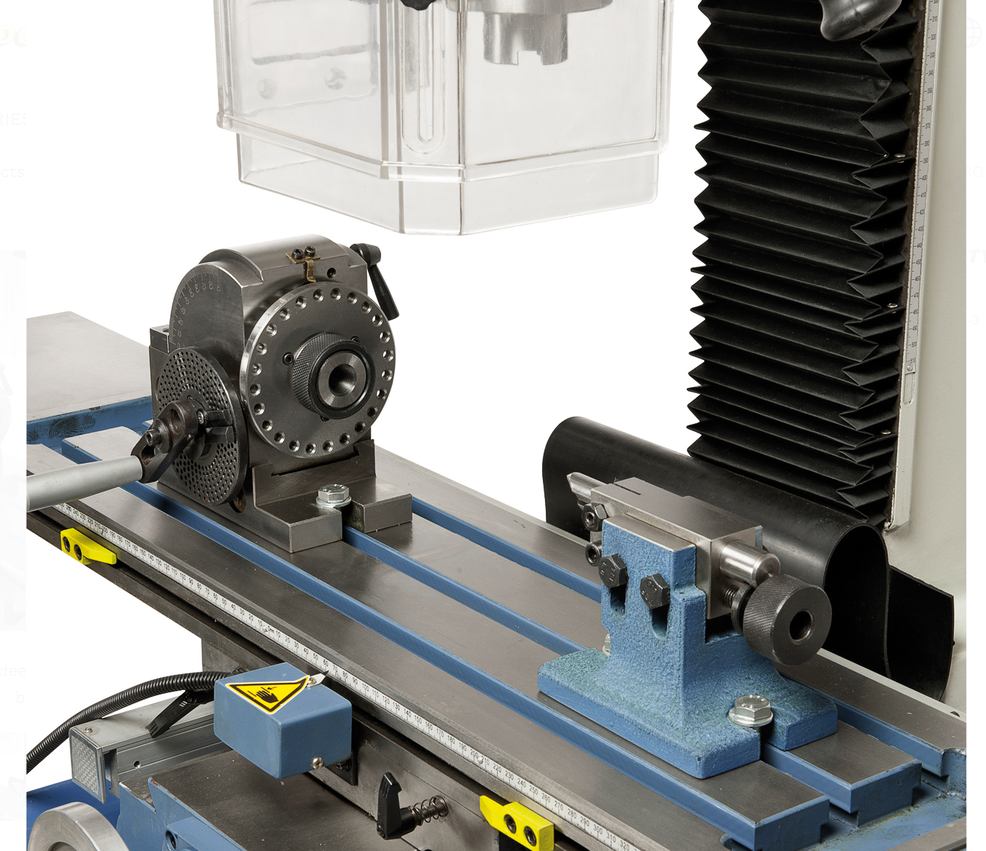

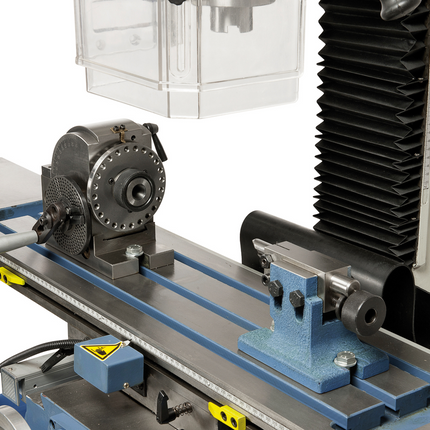

- Groot bemeten kruistafel met T-groeven, nauwkeurig bewerkt
- Veelzijdige gebruiksmogelijkheden , bijv. vlakfrezen, slede frezen, etc.
- Gelijkstroommotor voor optimaal draaimoment in lage toerentalbereik
- Tweezijdig zwenkbare freeskop voor hoekboren, kantenfrezen etc.
- Incl. EMV-filter, beschermd electrische apparaten tegen electromagnetische storingen
- Standaard met rechts-linksloop voor tappen
- Hoge draainauwkeurigheid in de pinole door kogellagers (≤ 0,015 mm)
- Zwaluwstaartgeleiding voor x-, y- en z-as, nastelbaar via spiebaan
- Pinoleinstelling door handgreep, fijninstelling door handwiel
Specificaties:
|
Boorcapaciteit in staal
|
20 mm
|
|
Sterfrezen max.
|
63 mm
|
|
Frezen max.
|
20 mm
|
|
Uitlading
|
170 mm
|
|
Afstand spindel/tafel min./max.
|
45 / 325 mm
|
|
Pinoleslag
|
52 mm
|
|
Spindeltoerental, traploos
|
50 - 1500 / 100 - 3000 omw./min
|
|
Spindelopname
|
MK 3
|
|
Tafelgrootte
|
700 x 180 mm
|
|
Loopweg (x / y)
|
490 / 150 mm
|
|
Freeskop zwenkbaar
|
-90° tot +90°
|
|
Hoogteverstelling freeskop
|
275 mm
|
|
T-groeven grootte
|
12 mm
|
|
Motor-afgiftecapaciteit S1 100%
|
0,90 kW / 230 V
|
|
Motor-opnamecapaciteit S6 40%
|
1,35 kW / 230 V
|
|
Machineafmeting (B x D x H)*
|
950 x 560 x 930 mm
|
|
Gewicht ca.
|
135 kg
|
Leveringsomvang
- Spilopname MK 3 / B 16
- Trekstang
- Digitale pinoleslaguitlezing
- Digitale toerentaluitlezing
- EMV-filter volgens CE-normering
- In hoogte verstelbare beschermkap
- Bedieningsgereedschap
