Omschrijving

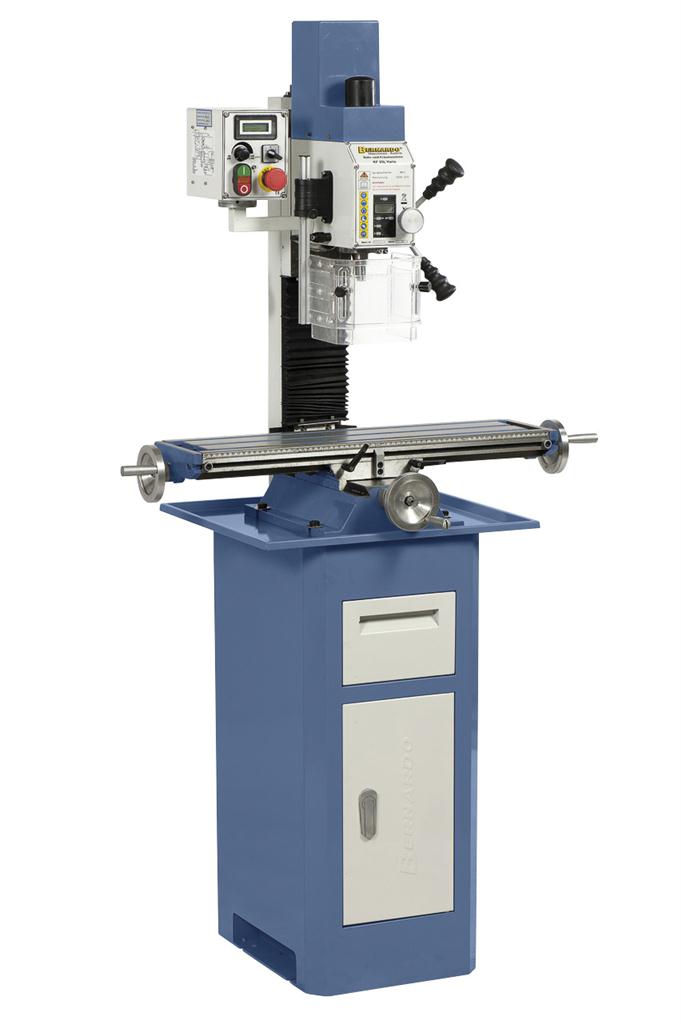

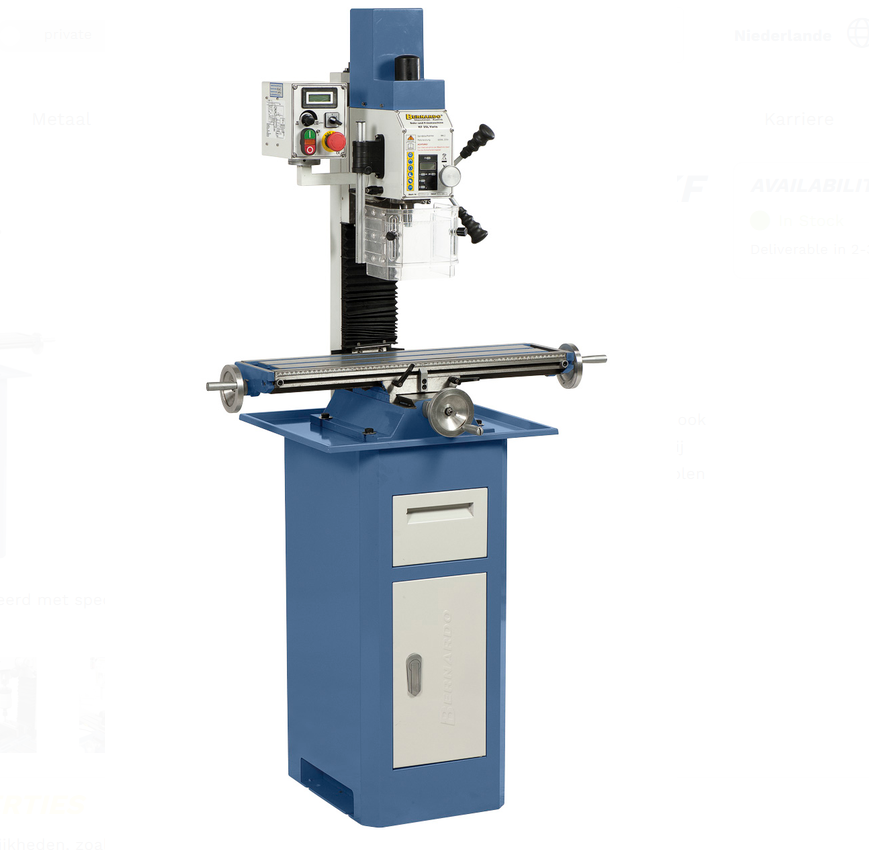

Deze compacte boor- en freesmachine is ontworpen voor nauwkeurig en veelzijdig werk zoals tappen, frezen en boren. Dankzij de standaard rechts- en linksloop is de machine ook geschikt voor tapbewerkingen, wat de inzetbaarheid in de werkplaats aanzienlijk vergroot. De traploos regelbare aandrijving in combinatie met een 2-traps overbrenging zorgt voor een krachtige en flexibele werking, waarbij het toerental optimaal kan worden afgestemd op het werkstuk. De massieve kruistafel met duidelijke langsmeetschaal biedt extra overzicht en controle tijdens het werken.
Voor hoge nauwkeurigheid is de pinole gelagerd (≤ 0,015 mm) en voorzien van zowel digitale pinoleslag- als toerentaluitlezing. De bediening is ergonomisch geplaatst, waardoor de machine prettig en efficiënt te gebruiken is, ook bij langdurige werkzaamheden.
De zwaluwstaartgeleiding in alle assen is nastelbaar en zorgt samen met de stabiele constructie voor een hoge precisie. De freeskop is tweezijdig zwenkbaar (-90° tot +90°), waardoor ook hoekboren en kantenfrezen mogelijk zijn.

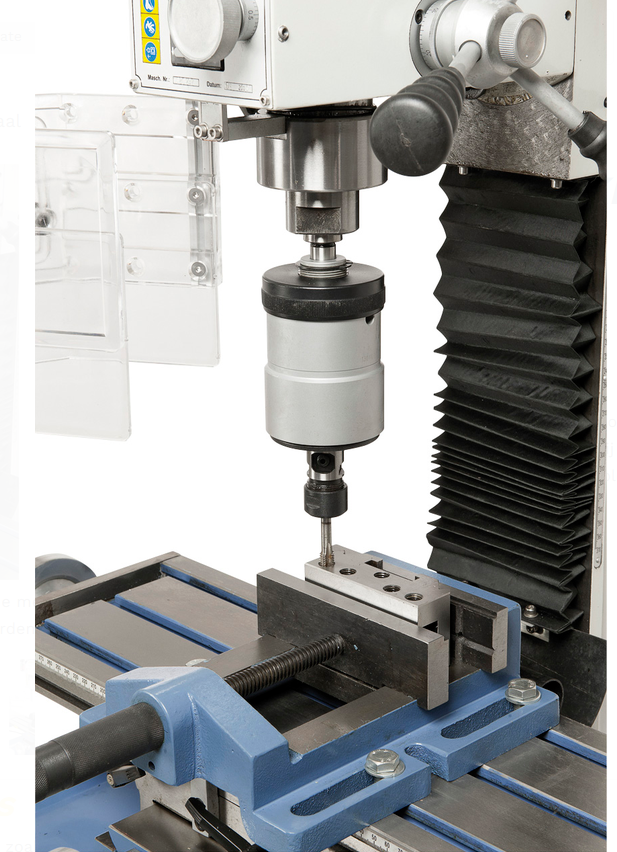

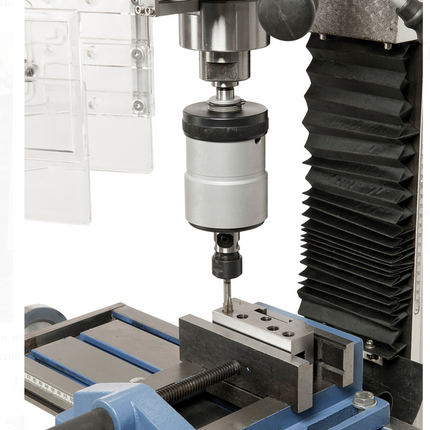

- Veelzijdige gebruiksmogelijkheden, zoals tappen, frezen en boren
- Standaard met rects- en linksloop om te tappen

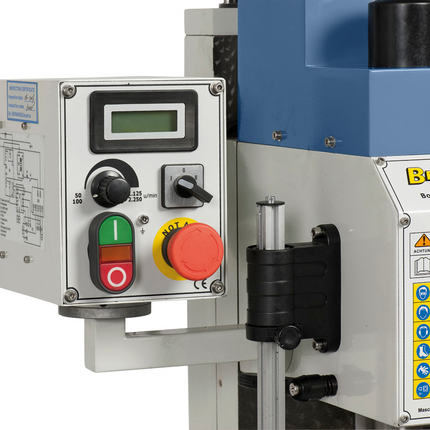

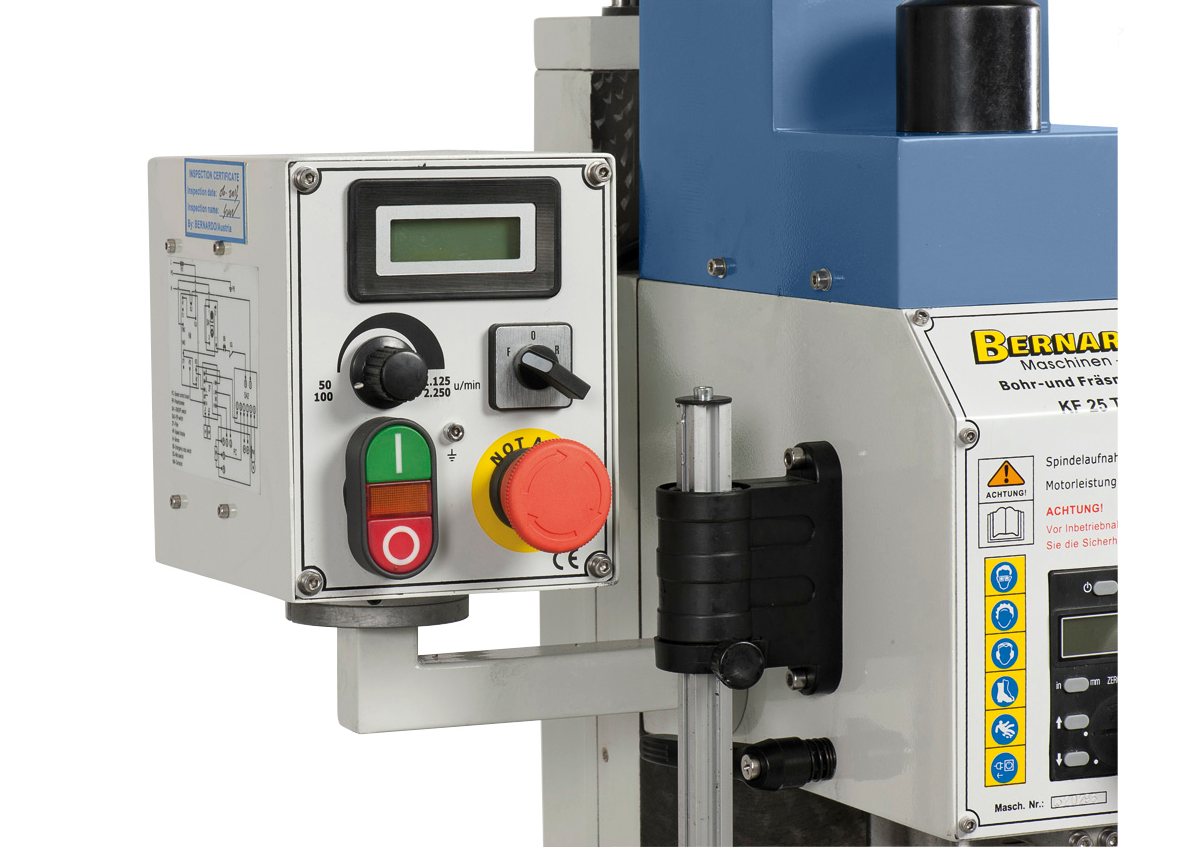

- Ergonomisch aangebrachte schakel en bedieningselementen
- Massieve kruistafel met eenvoudig afleesbare langsmeetschaal
- Toerental kan traploos aan het werkstuk aangepast worden
- 2-trapsaandrijving voor optimale krachtsoverbrenging
- Hoge nauwkeurigheid in de pinole door lagering (≤ 0,015 mm)
- Tweezijdig zwenkbare freeskop voor hoekboren, kantenfrezen etc.
- Standaard met digitale pinoleslaguitlezing en toerentaluitlezing
- Zwaluwstaartgeleiding voor x-, y- en z-as, nastelbaar via spiebaan
- Pinoleafstelling d.m.v. handgreep, fijnafstelling d.m.v. handwiel
- Incl. EMV-filter; beschermt electrische apparaten voor ellectromagnetische storingen
Specificaties:
|
Boorcapaciteit in staal
|
20 mm
|
|
Sterfrezen max.
|
63 mm
|
|
Frezen max.
|
20 mm
|
|
Uitlading
|
170 mm
|
|
Afstand spindel/tafel min./max.
|
45 / 325 mm
|
|
Pinoleslag
|
52 mm
|
|
Spindeltoerental, traploos
|
50 - 1125 / 100 - 2250 omw./min
|
|
Spindelopname
|
MK 2
|
|
Tafelgrootte
|
700 x 180 mm
|
|
Loopweg (x / y)
|
490 / 150 mm
|
|
Freeskop zwenkbaar
|
-90° tot +90°
|
|
Hoogteverstelling freeskop
|
275 mm
|
|
T-groeven grootte
|
12 mm
|
|
Motor-afgiftecapaciteit S1 100%
|
0,60 kW / 230 V
|
|
Motor-opnamecapaciteit S6 40%
|
0,90 kW / 230 V
|
|
Machineafmeting (B x D x H)*
|
950 x 560 x 930 mm
|
|
Gewicht ca.
|
120 kg
|
Leveringsomvang
- Spilopname MK 2 / B 16
- Trekstang
- Tafellengte 700 mm (KF 25 L Vario)
- Digitale pinoleslaguitlezing
- Digitale toerentaluitlezing
- EMV-filter volgens CE-normering
- In hoogte verstelbare beschermkap
- Bedieningsgereedschap
