Omschrijving

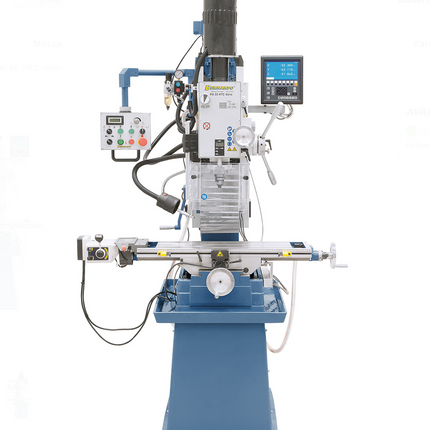

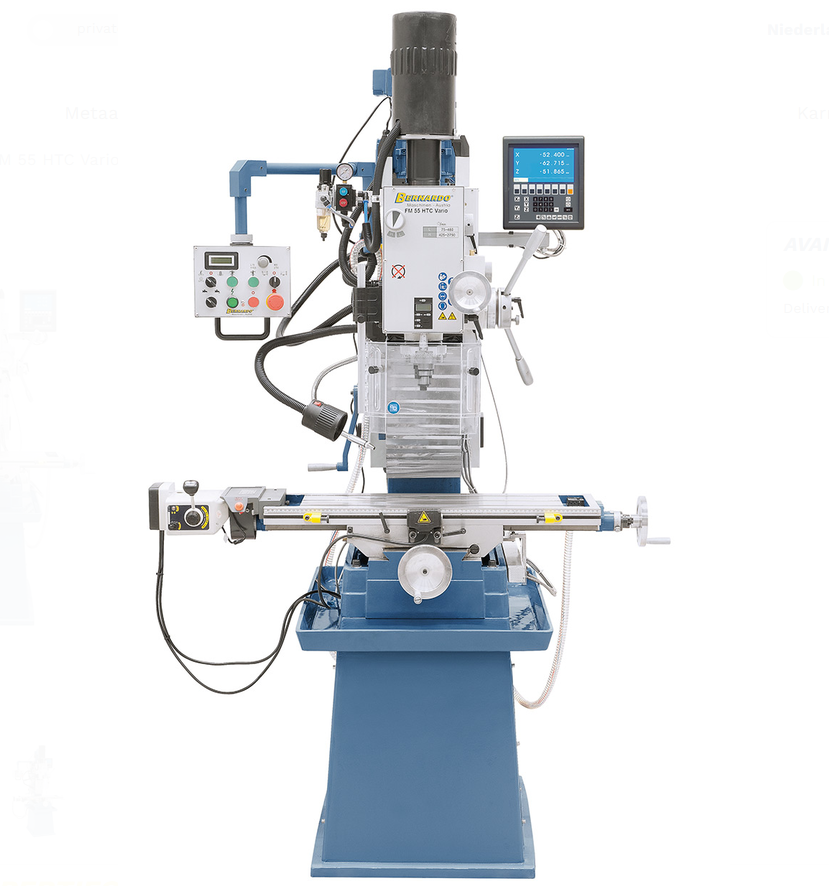

Deze krachtige boor- en freesmachine is ontwikkeld voor nauwkeurige en efficiënte metaalbewerking in professionele omgevingen. Dankzij de Delta-frequentieregelaar met geoptimaliseerd draaimomentverloop beschikt de machine over een traploos regelbaar toerental, waardoor optimale controle mogelijk is bij sleuvenfrezen, vlakfrezen, uitdraaien, boren en tappen. De standaard pneumatische werkstukklemming zorgt voor korte insteltijden en een hoge productiviteit, vooral bij seriewerk. In combinatie met de automatische pinolevoeding, tapinrichting en X-as voeding met snelgang is de machine zeer efficiënt in gebruik. De robuuste constructie met zwaluwstaartgeleiding in de aandrijfkop garandeert een hoge stabiliteit en nauwkeurigheid, zelfs bij intensief gebruik. De manuele centraalsmering zorgt voor een gelijkmatige smering van alle geleidingsbanen en verlengt de levensduur van de machine.

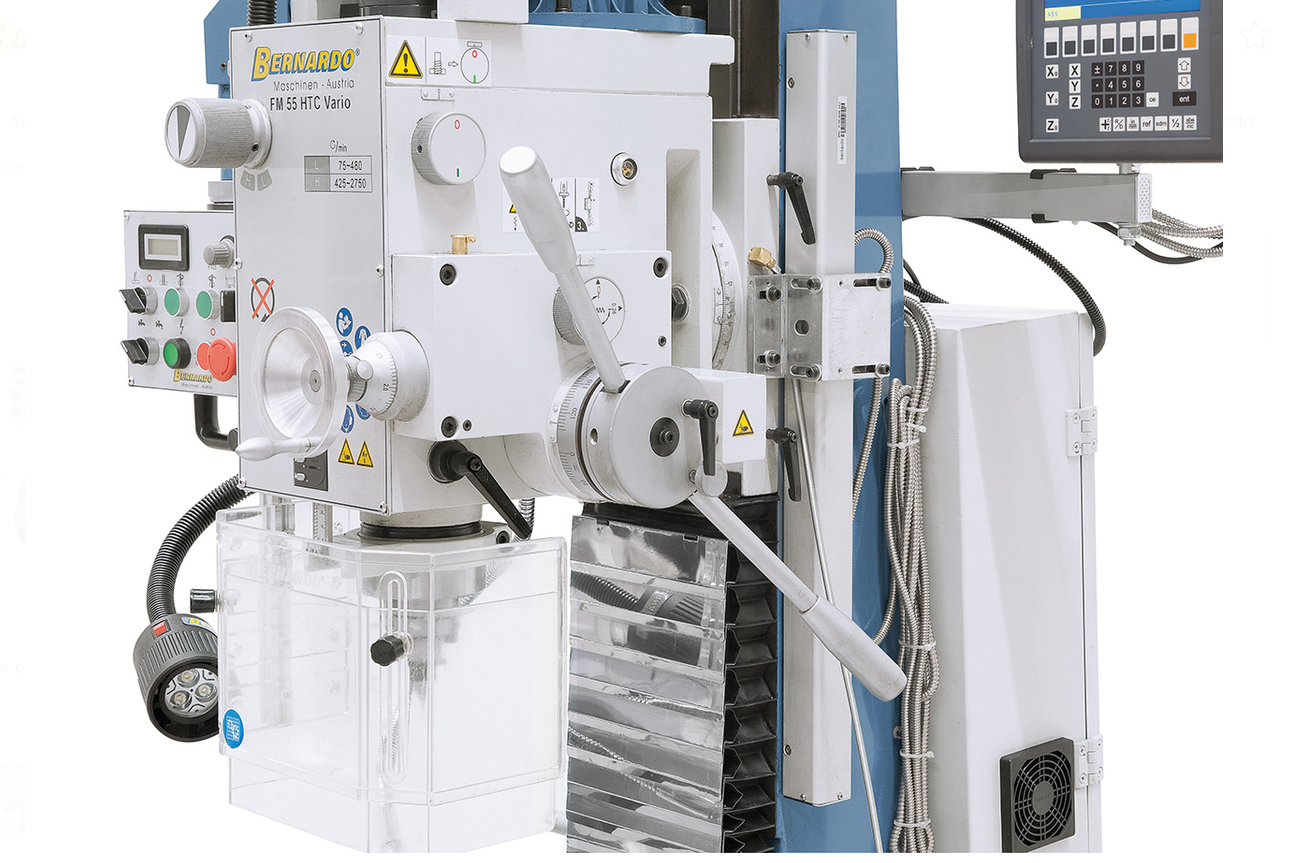

De freeskop is comfortabel in hoogte verstelbaar via een slagmotor en kan worden ingezet voor uiteenlopende bewerkingen dankzij de zwenkfunctie van -60° tot +60°. De digitale uitlezing van toerental en pinoleslag biedt extra controle en precisie tijdens het werken.

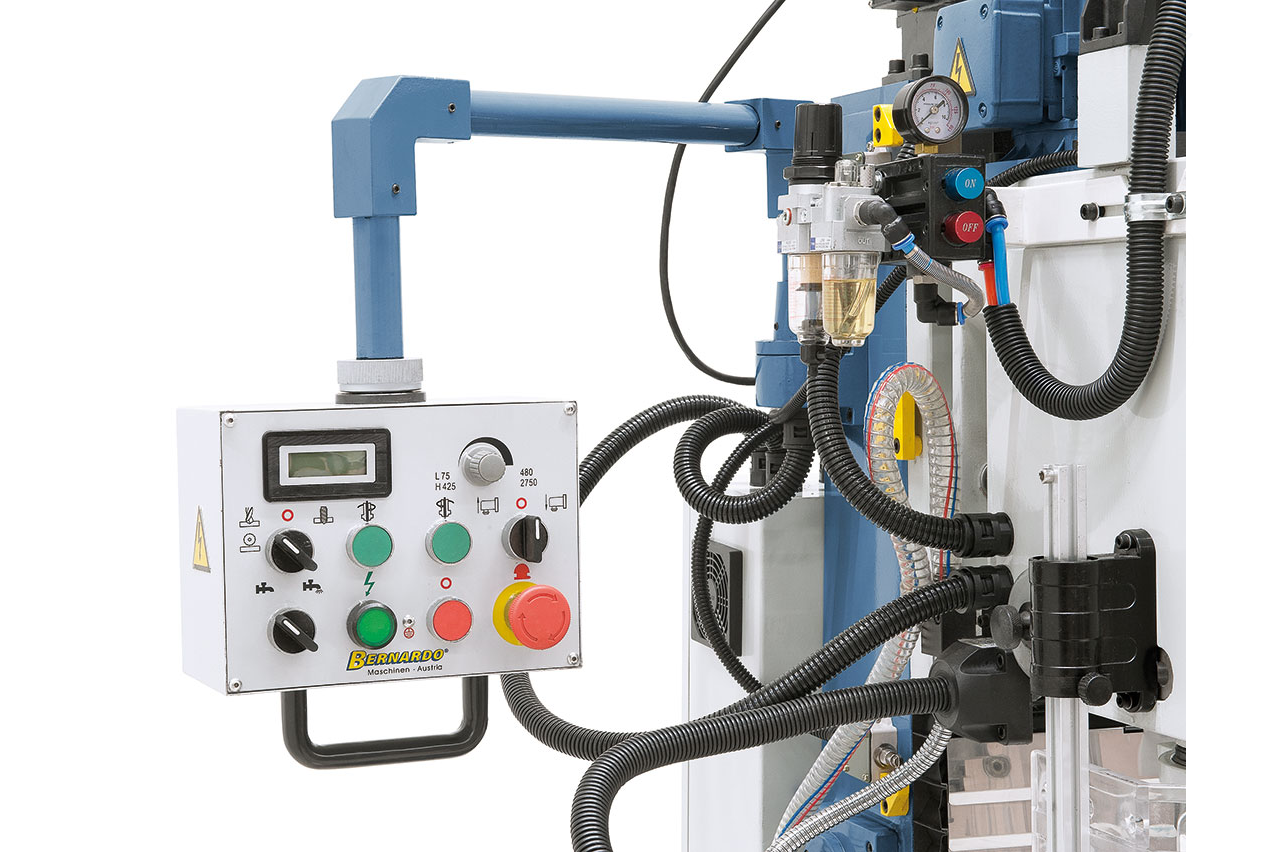

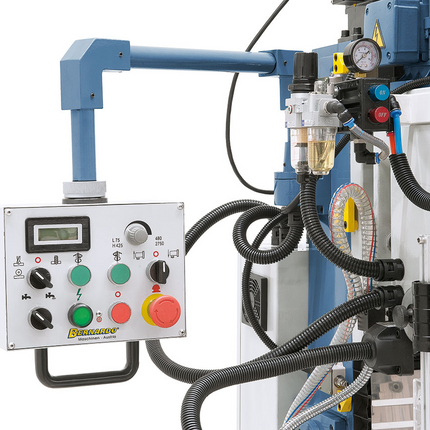

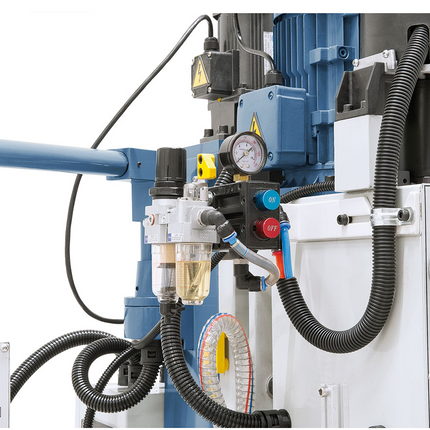

- Korte insteltijden door standaard pneumatische werkstukklemming
- Standaard met automatische pinolevoeding en tapinrichting
- Variabele toerentalinstelling door Delta-frequentieregelaar met geoptimaliseerde draaimomentverloop

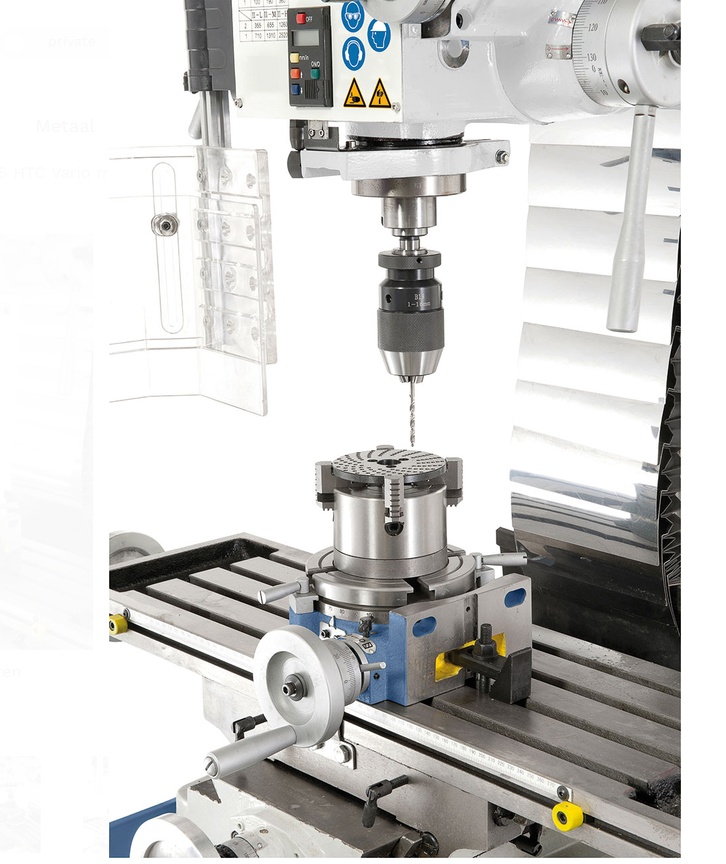

- Veelzijdige gebruiksmogelijkheden zoals bijv: sleuvenfrezen, vlakfrezen, uitdraaien etc.
- Comfortabele hoogteverstelling van de freeskop d.m.v. slagmotor

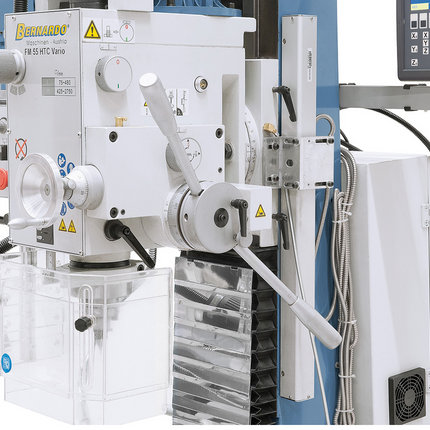

- Hoge stabiliteit door zwaluwstaartgeleiding in de aandrijfkop

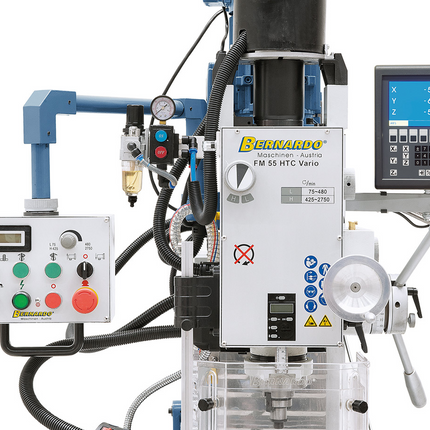

- Standaard met digitaaluitlezing voor toerental en pinoleslag
- Manuele centraalsmering voor alle geleidingsbanen
Specificaties:
| Boorcapaciteit in staal |
32 mm |
| Boorcapaciteit in gietstaal |
40 mm |
| Meskopfrees max. |
80 mm |
| Uitlading |
220 mm |
| Spindeltoerental, traploos |
75 – 480 / 425 – 2750 omw./min |
| Spindelopname |
ISO 30 |
| Pinoleslag |
125 mm |
| Pinolevoeding |
(3) 0,10 / 0,18 / 0,26 mm/omw. |
| Tafelgrootte / T-groeven grootte |
800 x 240 mm / 14 mm |
| Loopweg (x / y) |
420 / 200 mm |
| Freeskop zwenkbaar |
-60° tot +60° |
| Afstand spindel / tafel |
95 - 485 mm |
| Hoogteverstelling freeskop |
390 mm |
| Slagmotor |
90 W |
| Motorcapaciteit |
1,5 kW (400 V) |
| Machineafmeting (B x D x H) |
1270 x 960 x 2120 mm |
| Gewicht ca. |
455 kg |
Leveringsomvang

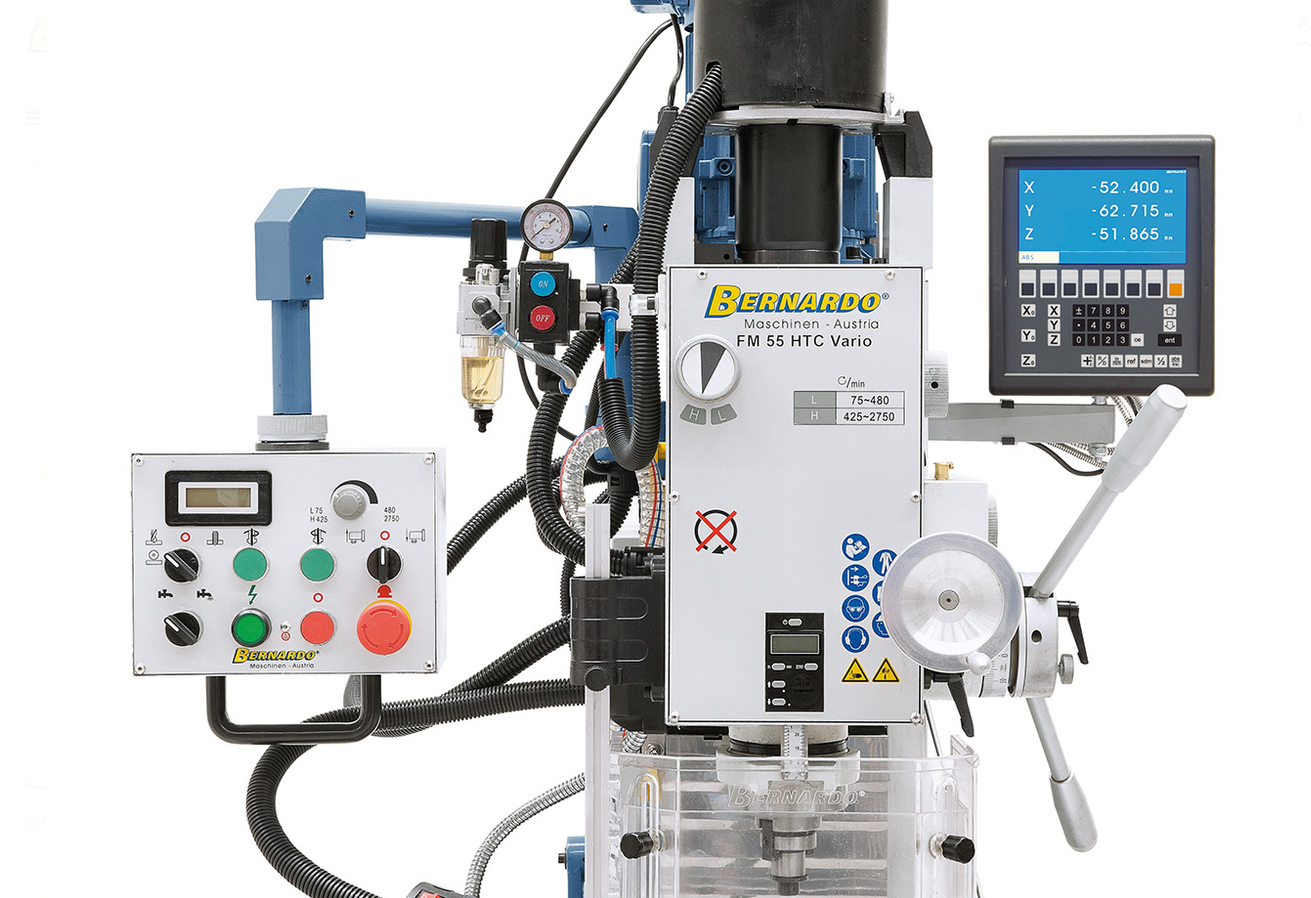

- 3 assige positieaanduiding ES-12 V met LCD-scherm

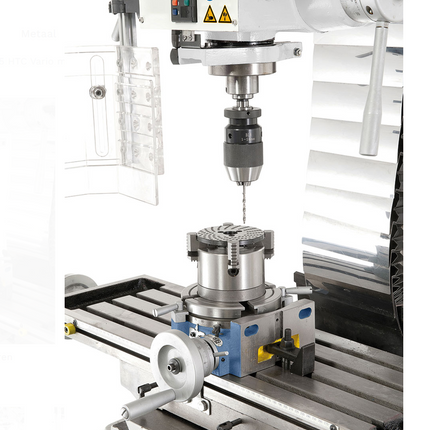

- Snelspanboorkop 3 – 16 mm / B 16
- Spilopname ISO 30 / B 16
- Trekstang M 16
- Adapter ISO 30 / MK 2
- Combi opsteekfreesdoorn ISO 30 / 27 mm
- Automatische pinolevoeding

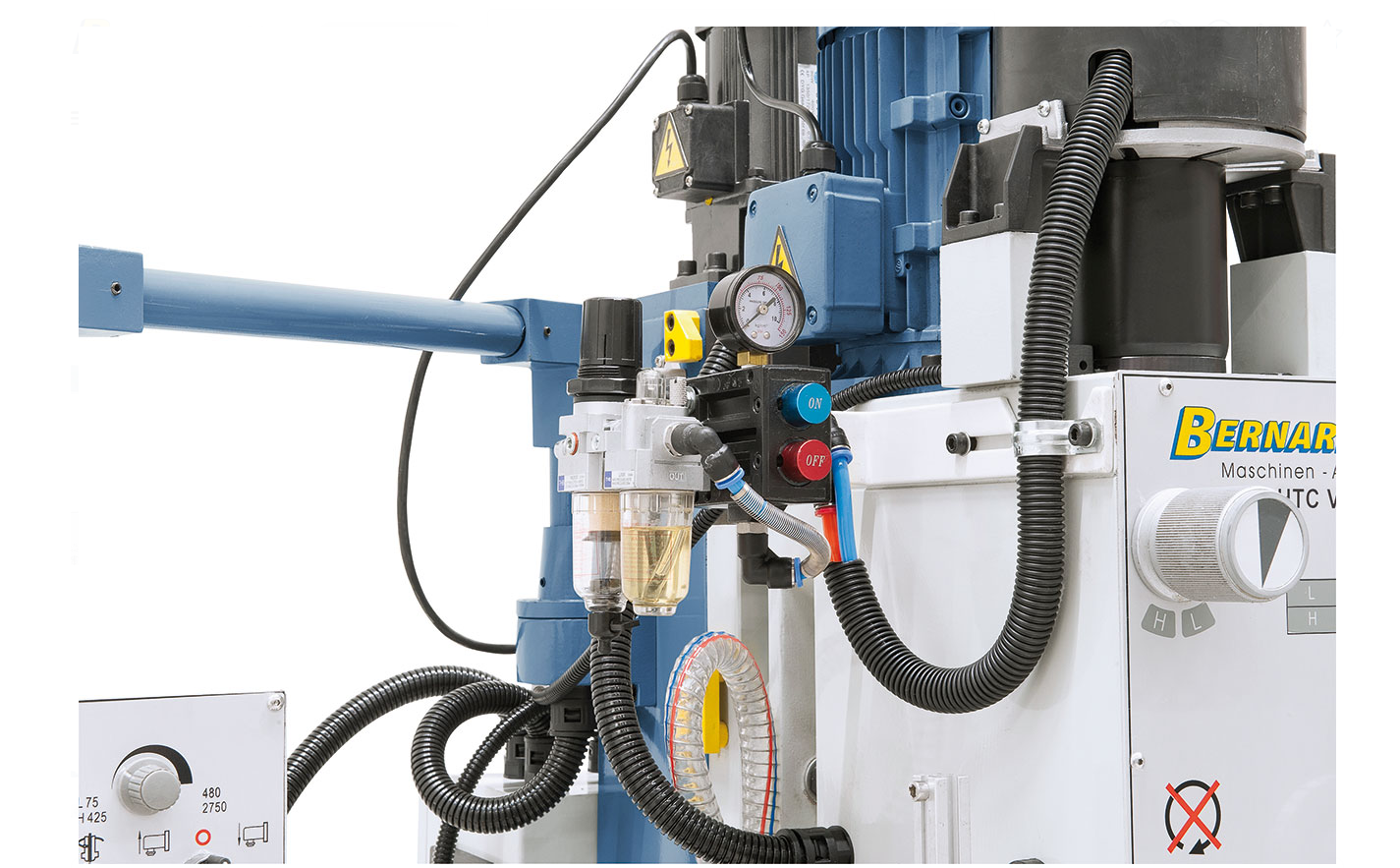

- Pneumatische gereedschapsklem
- In hoogte verstelbare beschermkap
- Slagmotor voor freeskop
- Centraalsmering
- x-asvoeding AL 450 D

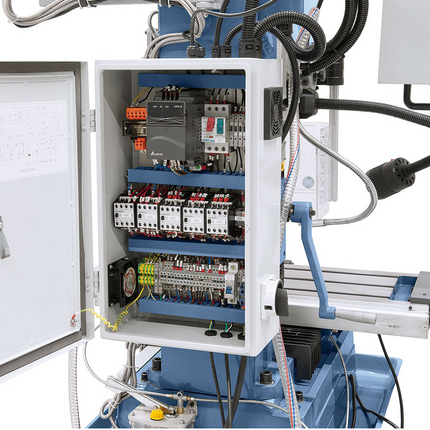

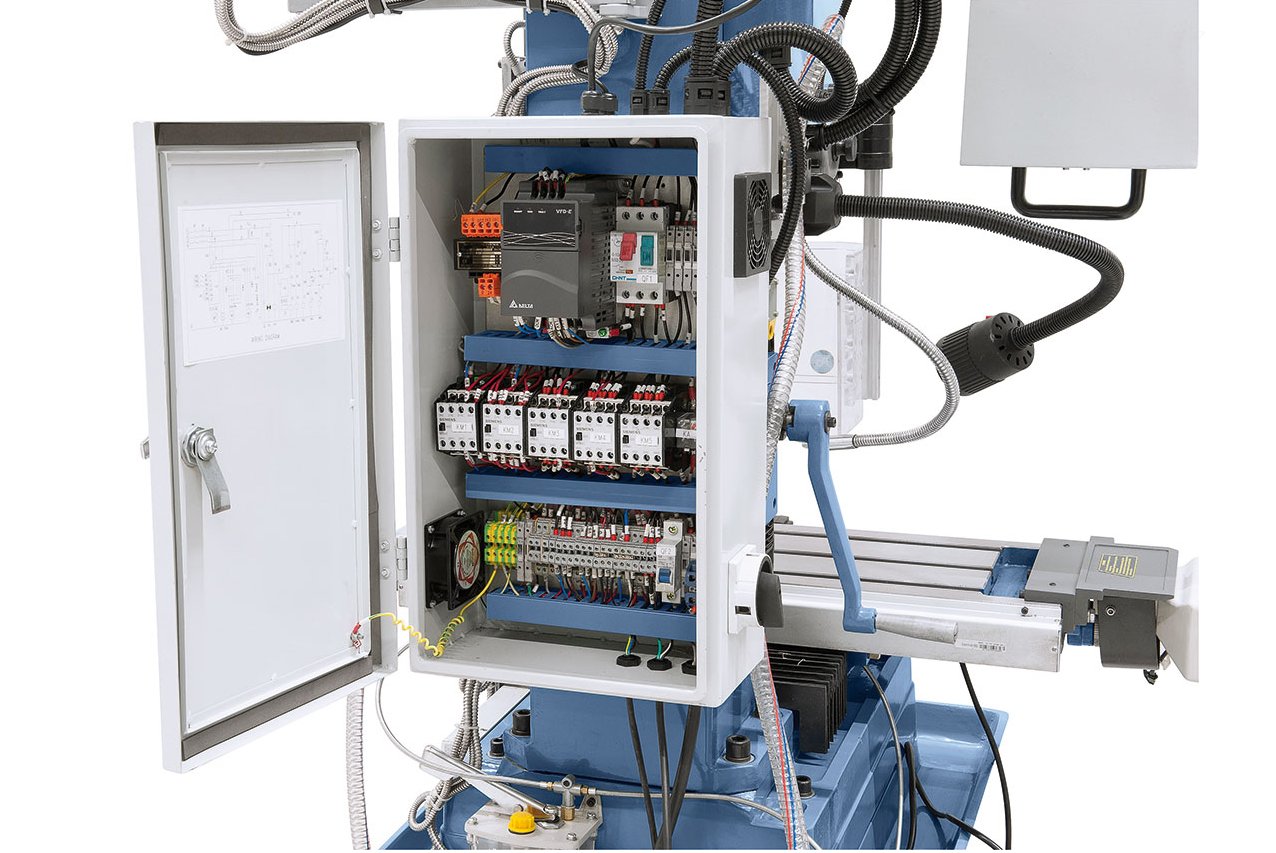

- Frequentieregelaar Delta VFD-E
- LED-Machineverlichting
- Digitale toerentaluitlezing
- Digitale pinoleslaguitlezing
- Tapinrichting
- Lamellen-beschermkap
- Koelmiddelinrichting
- Schaalverdeling
- Gietijzeren onderstel met koelmiddelgoot
