Omschrijving

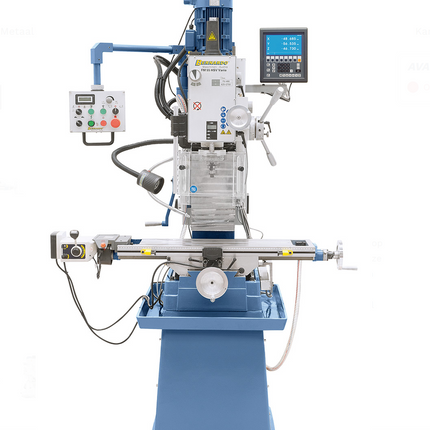

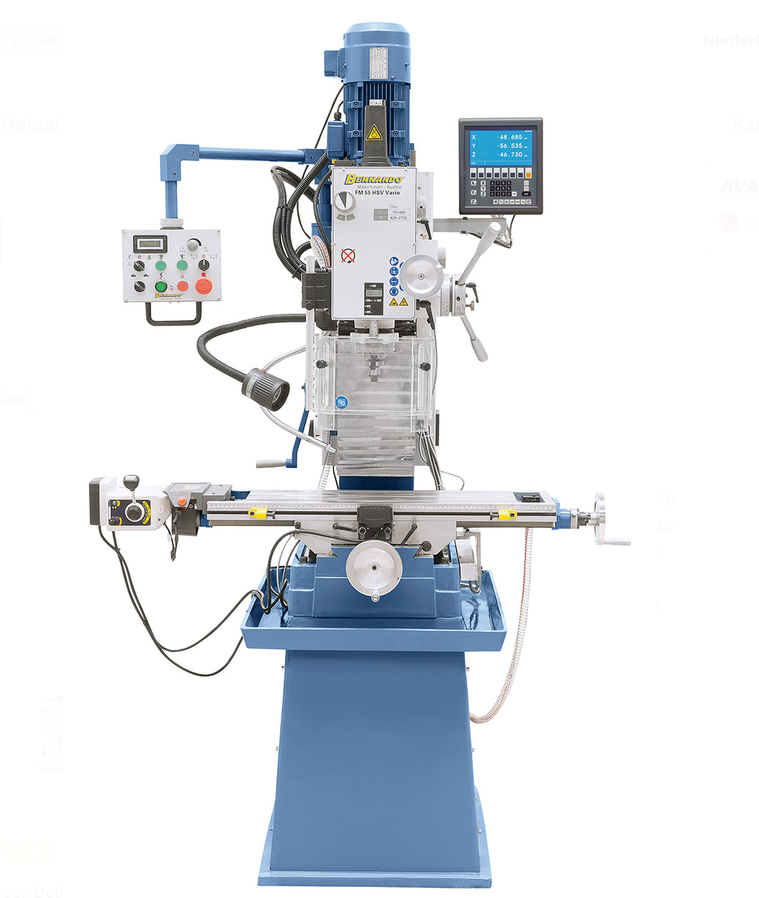

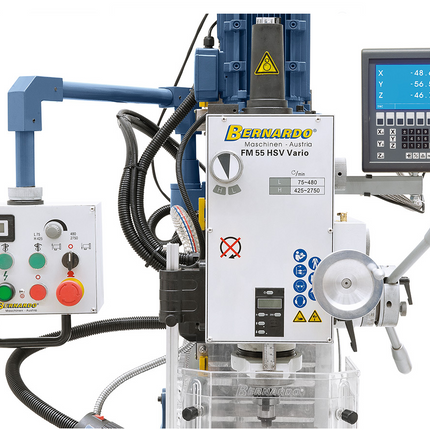

Deze krachtige boor- en freesmachine is ontworpen voor intensieve en nauwkeurige metaalbewerking. Dankzij de Delta-frequentieregelaar met geoptimaliseerd draaimomentverloop beschikt de machine over een traploos regelbaar toerental, waardoor optimale controle en precisie mogelijk zijn bij uiteenlopende toepassingen zoals sleuvenfrezen, vlakfrezen, uitdraaien, boren en tappen. De machine is standaard uitgerust met automatische pinolevoeding, tapinrichting en een automatische X-as tafelvoeding met snelgang. Dit verhoogt de productiviteit aanzienlijk en maakt efficiënt werken bij seriematig en nauwkeurig freeswerk mogelijk. De zware gietstalen machinevoet zorgt voor maximale stabiliteit en trillingsvrij werken, terwijl de zwaluwstaartgeleidingen op de X-, Y- en Z-as nastelbaar zijn voor blijvende nauwkeurigheid. De geïntegreerde koelmiddelinrichting in de standvoet draagt bij aan een optimale warmtebeheersing tijdens intensieve bewerkingen.
De tweezijdig zwenkbare freeskop maakt het eenvoudig om hoekboringen en kantenfrezen uit te voeren. De digitale uitlezing van zowel toerental als pinoleslag zorgt voor extra controle en precisie tijdens het werken. Daarnaast bieden de LED-verlichting en de verstelbare beschermkap extra comfort en veiligheid.
- Variabele toerentalinstelling door Delta-frequentieregelaar met geoptimaliseerde draaimomentverloop
- Veelzijdige gebruiksmogelijkheden zoals bijv: sleuvenfrezen, vlakfrezen, uitdraaien etc.

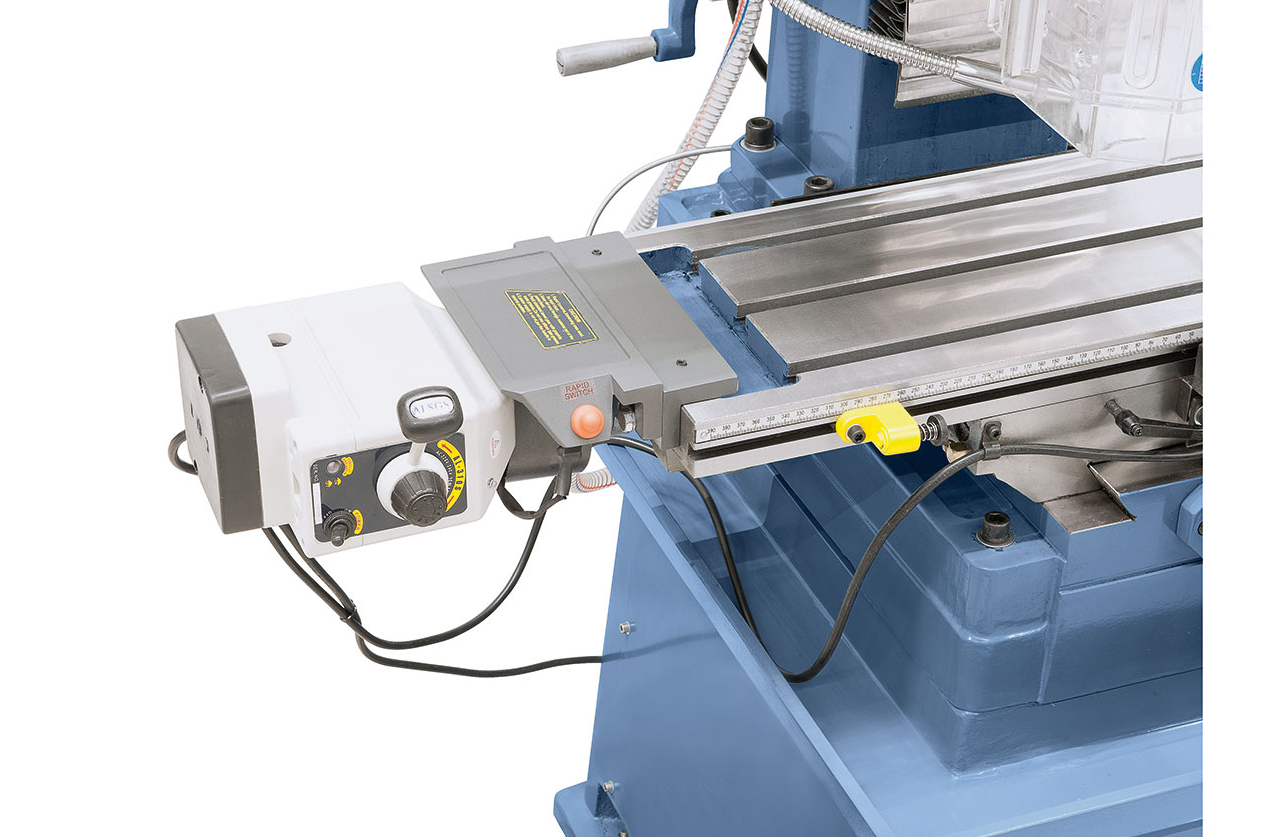

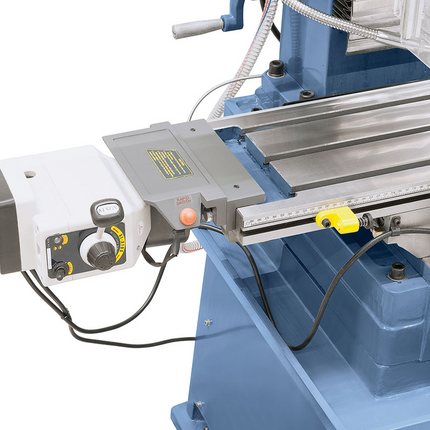

- Snelle tafelverstelling in de x-as door automatische tafelvoeding met snelgang
- Standaard met automatische pinolevoeding en tapinrichting
- Zwaluwstaartgeleiding voor de x-, y- en z-as, nastelbaar via spiebaan
- Tweezijdig zwenkbare freeskop voor hoekboren, kantenfrezen etc.

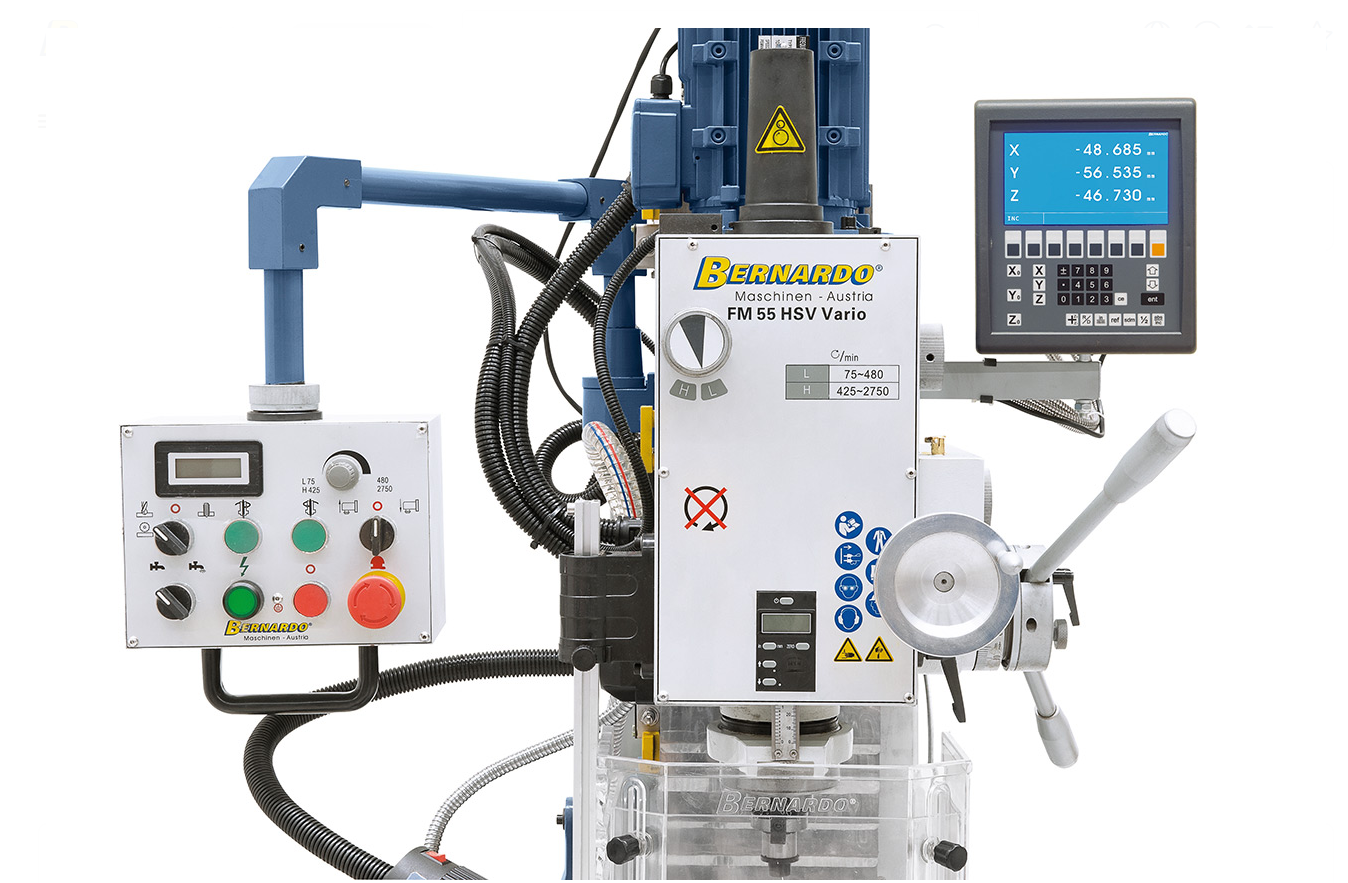

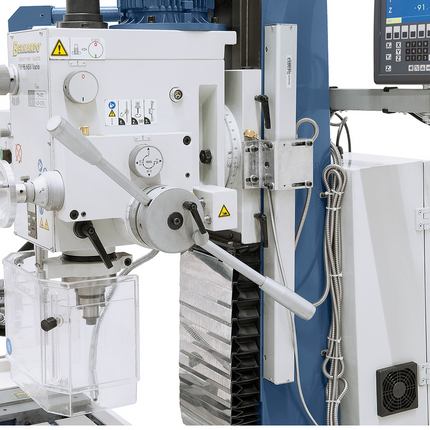

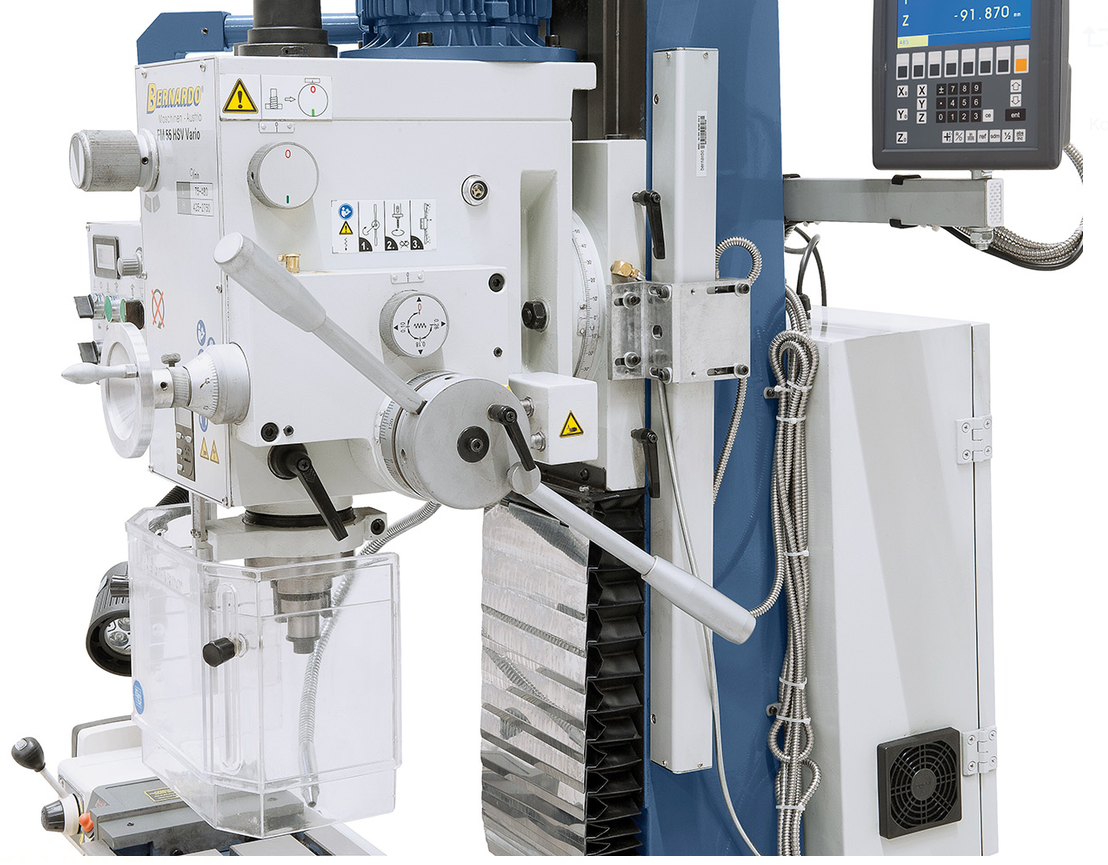

- Standaard met digitaaluitlezing voor toerental en pinoleslag
- Zware machinevoet uit gietstaal voor vibratievrij werken
- Prestatiegerichte koelmiddelinrichting in de standvoet geintegreerd
Specificaties:
| Boorcapaciteit in staal |
32 mm |
| Boorcapaciteit in gietstaal |
40 mm |
| Meskopfrees max. |
80 mm |
| Uitlading |
220 mm |
| Spindeltoerental, traploos |
75 – 480 / 425 – 2750 omw./min |
| Spindelopname |
MK 4 |
| Pinoleslag |
125 mm |
| Pinolevoeding |
(3) 0,10 / 0,18 / 0,26 mm/omw. |
| Tafelgrootte |
800 x 240 mm |
| Loopweg (x / y) |
420 / 200 mm |
| Freeskop zwenkbaar |
-60° tot +60° |
| Afstand spindel / tafel |
95 - 485 mm |
| Hoogteverstelling freeskop |
390 mm |
| T-groeven grootte |
14 mm |
| Slagmotor |
90 W |
| Motor-afgiftecapaciteit S1 100% |
1,5 kW (400 V) |
| Motor-opnamecapaciteit S6 40% |
2,2 kW (400 V) |
| Machineafmeting (B x D x H) |
1270 x 960 x 2120 mm |
| Gewicht ca. |
445 kg |
Leveringsomvang
- 3 assige positieaanduiding ES-12 V met LCD-scherm
- Snelspanboorkop 3 – 16 mm / B 16
- Spilopname MK 4 / B 16
- Trekstang M 16
- Reduceerhuls MK 4 / 3
- Combi opsteekfreesdoorn MK 4/27 mm
- Automatische pinolevoeding
- In hoogte verstelbare beschermkap
- Slagmotor voor freeskop
- Centraalsmering
- x-asvoeding AL 450 D

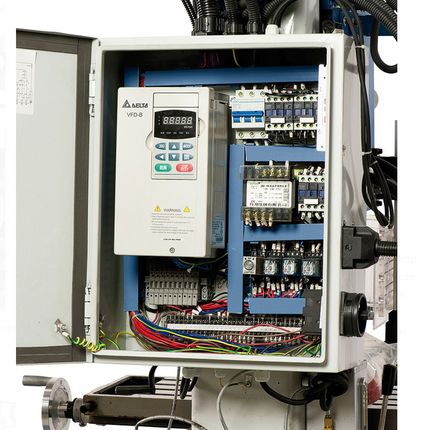

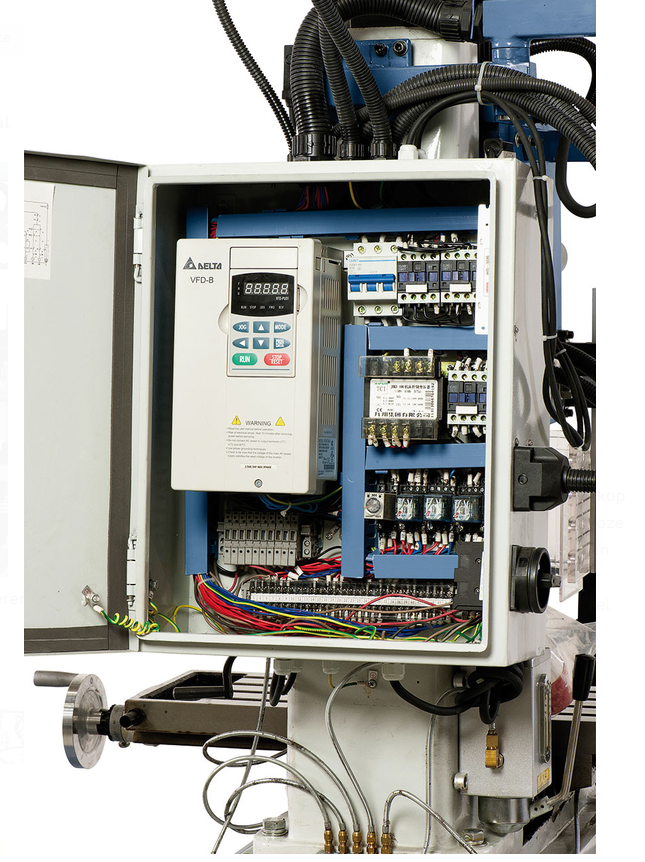

- Frequentieregelaar Delta VFD-E
- LED-Machineverlichting
- Digitale toerentaluitlezing
- Digitale pinoleslaguitlezing
- Tapinrichting
- Lamellen-beschermkap
- Koelmiddelinrichting
- Schaalverdeling
- Gietijzeren onderstel met koelmiddelgoot
- Bedieningsgereedschap
