Omschrijving

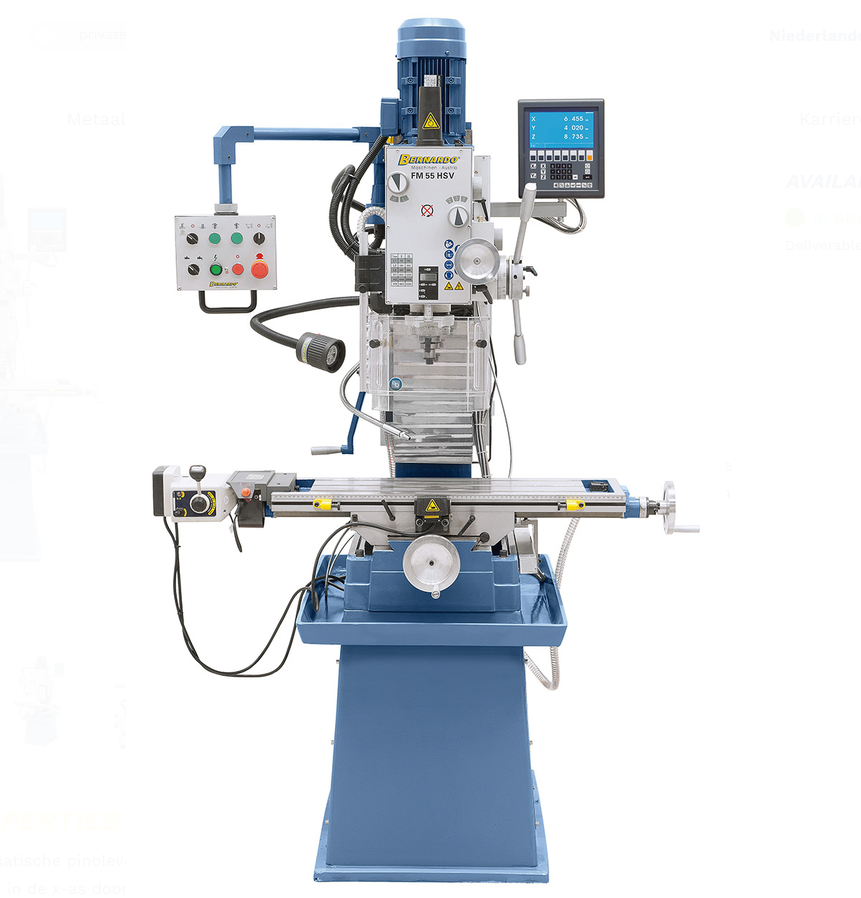

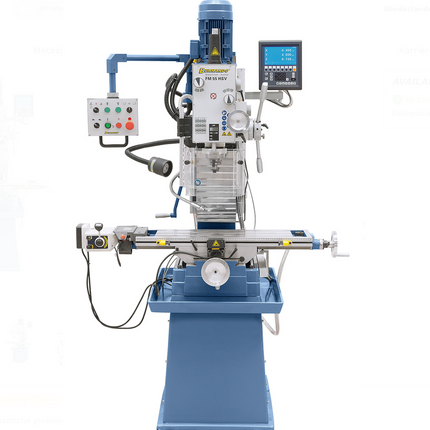

Deze krachtige boor- en freesmachine is ontwikkeld voor intensieve en nauwkeurige metaalbewerking. Dankzij de combinatie van een automatische pinolevoeding, tapinrichting en automatische tafelvoeding op de X-as met snelgang, biedt de machine een hoge productiviteit en gebruiksgemak bij uiteenlopende bewerkingen zoals sleuvenfrezen, vlakfrezen, uitdraaien en boren. De zware gietstalen machinevoet en nauwkeurige zwaluwstaartgeleidingen op de X-, Y- en Z-as zorgen voor maximale stabiliteit en trillingsvrij werken. Ook de aandrijfkop is voorzien van zwaluwstaartgeleiding, wat bijdraagt aan een hoge precisie en duurzame nauwkeurigheid. De geïntegreerde manuele centraalsmering zorgt bovendien voor optimale verzorging van alle geleidingsbanen. De krachtige 2-traps motor met 12 schakelbare snelheden (75–3200 omw./min) biedt flexibiliteit voor diverse materialen en toepassingen. De freeskop is tweezijdig zwenkbaar voor hoekboren en kantenfrezen en kan comfortabel in hoogte worden versteld via de slagmotor.
De standaard 3-assige positieaanduiding verhoogt de nauwkeurigheid en efficiëntie, terwijl de digitale pinoleslaguitlezing extra controle biedt tijdens het werken. Dankzij de ruime kruistafel en de geïntegreerde koelmiddelvoorziening is deze machine geschikt voor zowel precisiewerk als zwaardere bewerkingen.
- Standaard met automatische pinolevoeding en tapinrichting
- Snelle tafelverstelling in de x-as door automatische tafelvoeding met snelgang
- Zware machinevoet uit gietstaal voor vibratievrij werken
- Verhoogde produktiviteit door standaard positieaanduiding in alle drie de assen

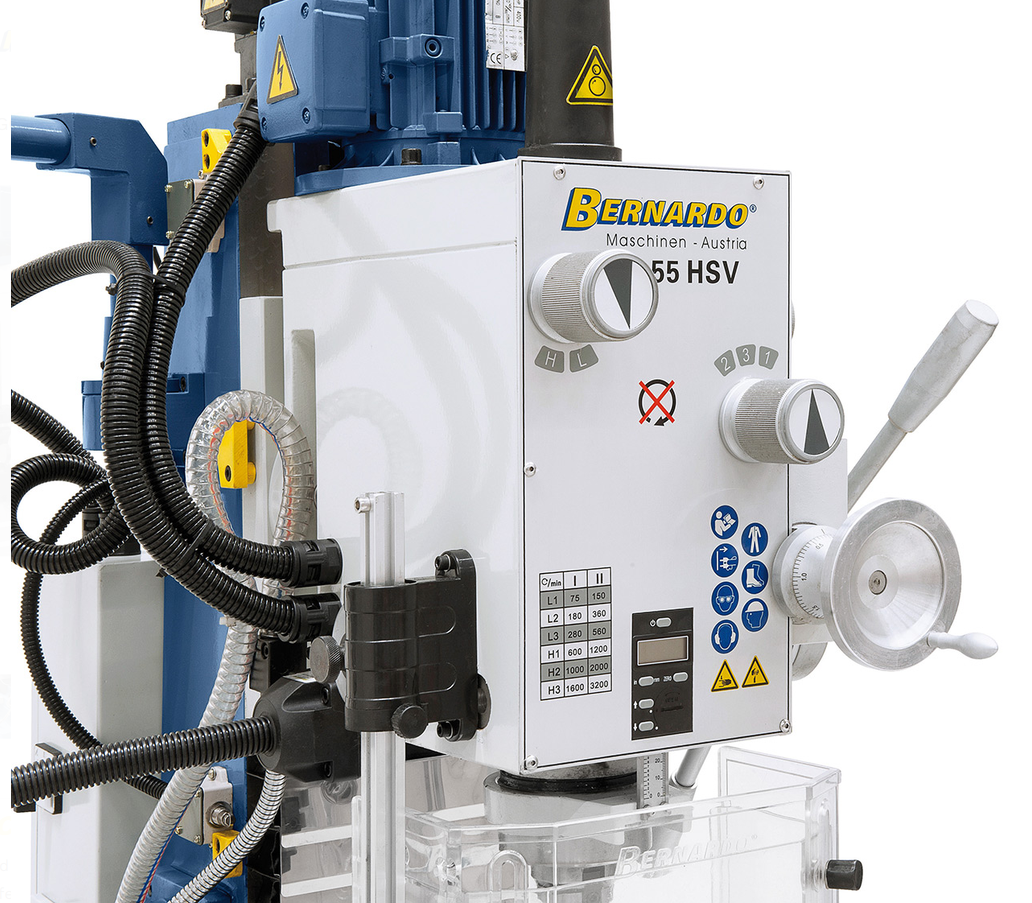

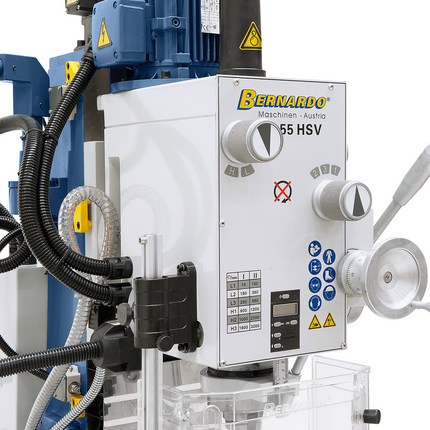

- 2 traps motor met 12 schakelbare snelheden (75 - 3200 omw./min)

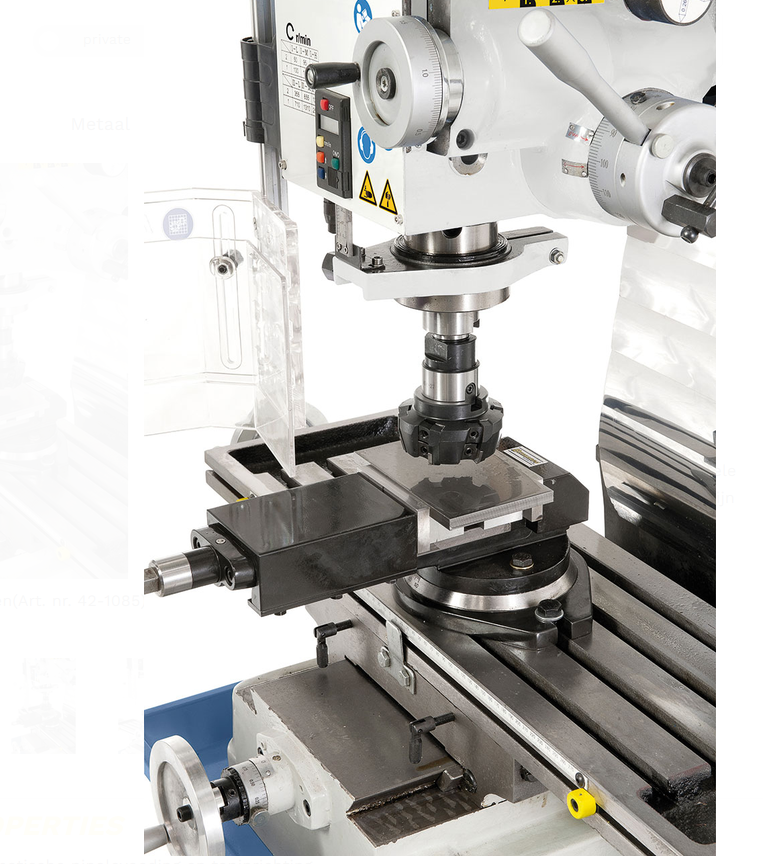

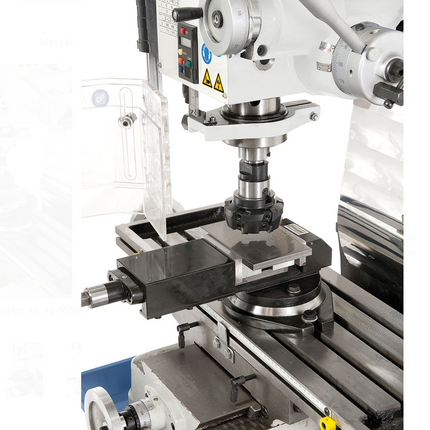

- Veelzijdige gebruiksmogelijkheden zoals bijv: sleuvenfrezen, vlakfrezen, uitdraaien etc.
- Tweezijdig zwenkbare freeskop voor hoekboren, kantenfrezen etc.
- Comfortabele hoogteverstelling van de freeskop d.m.v. een slagmotor
- Zwaluwstaartgeleiding voor de x-, y- en z-as, nastelbaar via spiebaan
- Hoge stabiliteit door zwaluwstaartgeleiding in de aandrijfkop
- Manuele centraalsmering voor alle geleidingsbanen
Specificaties:
| Boorcapaciteit in staal |
32 mm |
| Boorcapaciteit in gietstaal |
40 mm |
| Meskopfrees max. |
80 mm |
| Uitlading |
220 mm |
| Spindeltoerental |
(12) 75 – 3200 omw./min |
| Spindelopname |
MK 4 |
| Pinoleslag |
120 mm |
| Pinolevoeding |
(3) 0,10 / 0,18 / 0,26 mm/omw. |
| Tafelgrootte |
1000 x 240 mm
|
| Loopweg (x / y) |
680 / 200 mm
|
| Freeskop zwenkbaar |
-60° tot +60° |
| Afstand spindel / tafel |
95 - 485 mm |
| Hoogteverstelling freeskop |
390 mm |
| T-groeven grootte |
14 mm |
| Slagmotor |
90 W |
| Motor-afgiftecapaciteit S1 100% |
1,1 / 1,5 kW (400 V) |
| Motor-opnamecapaciteit S6 40% |
1,5 / 2,2 kW (400 V) |
| Machineafmeting (B x D x H)* |
1270 x 960 x 2120 mm |
| Gewicht ca. |
447 kg |
Leveringsomvang

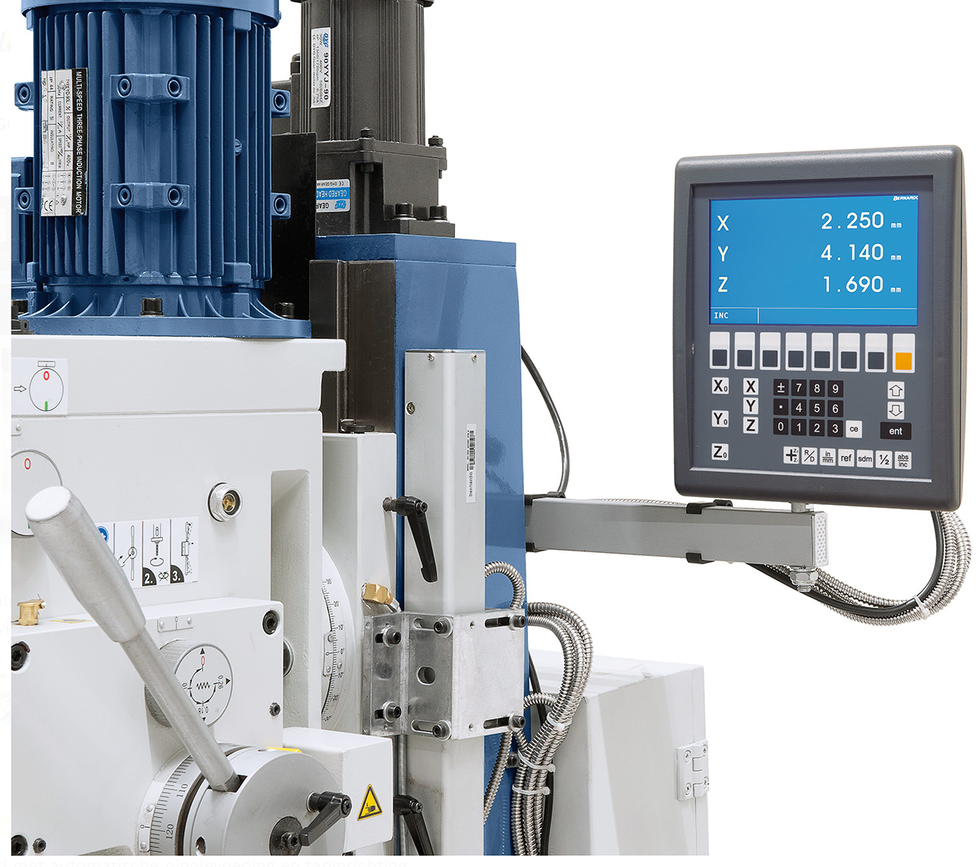

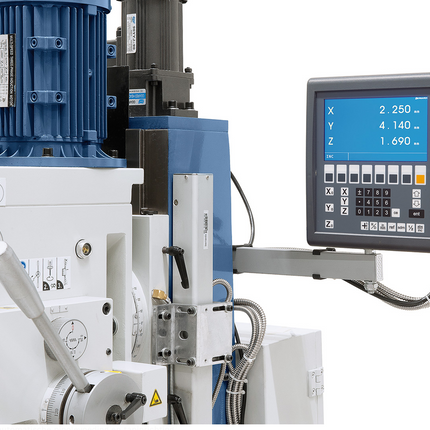

- 3 assige positieaanduiding ES-12 V met LCD-scherm
- Snelspanboorkop 3 – 16 mm / B 16
- Spilopname MK 4 / B 16
- Trekstang M 16
- Reduceerhuls MK 4 / 3
- Combi opsteekfreesdoorn MK 4/27 mm
- Automatische pinolevoeding
- In hoogte verstelbare beschermkap
- Slagmotor voor freeskop
- Centraalsmering
- x-asvoeding AL 450 D
- LED-Machineverlichting
- Digitale pinoleslaguitlezing
- Tapinrichting
- Lamellen-beschermkap
- Koelmiddelinrichting
- Schaalverdeling
- Gietijzeren onderstel met koelmiddelgoot
- Bedieningsgereedschap
