Omschrijving

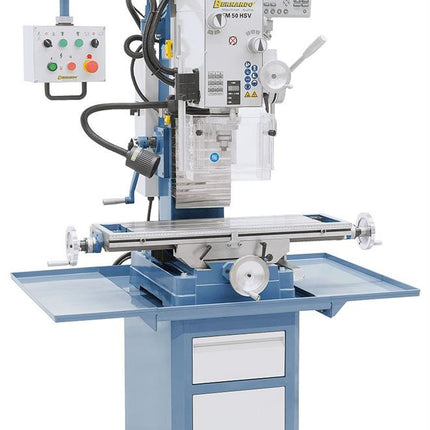

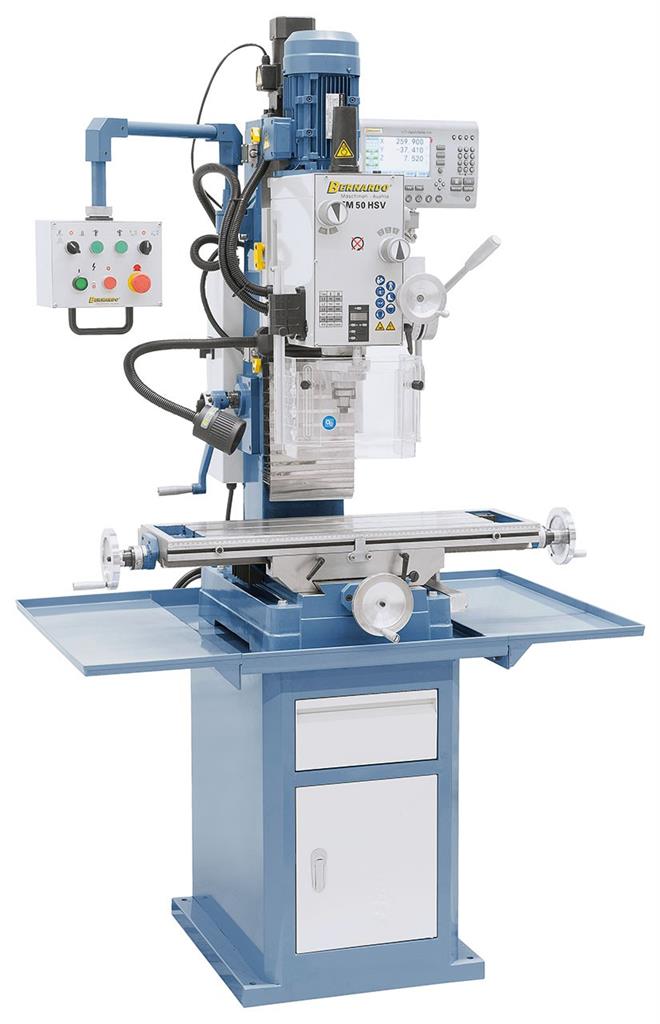

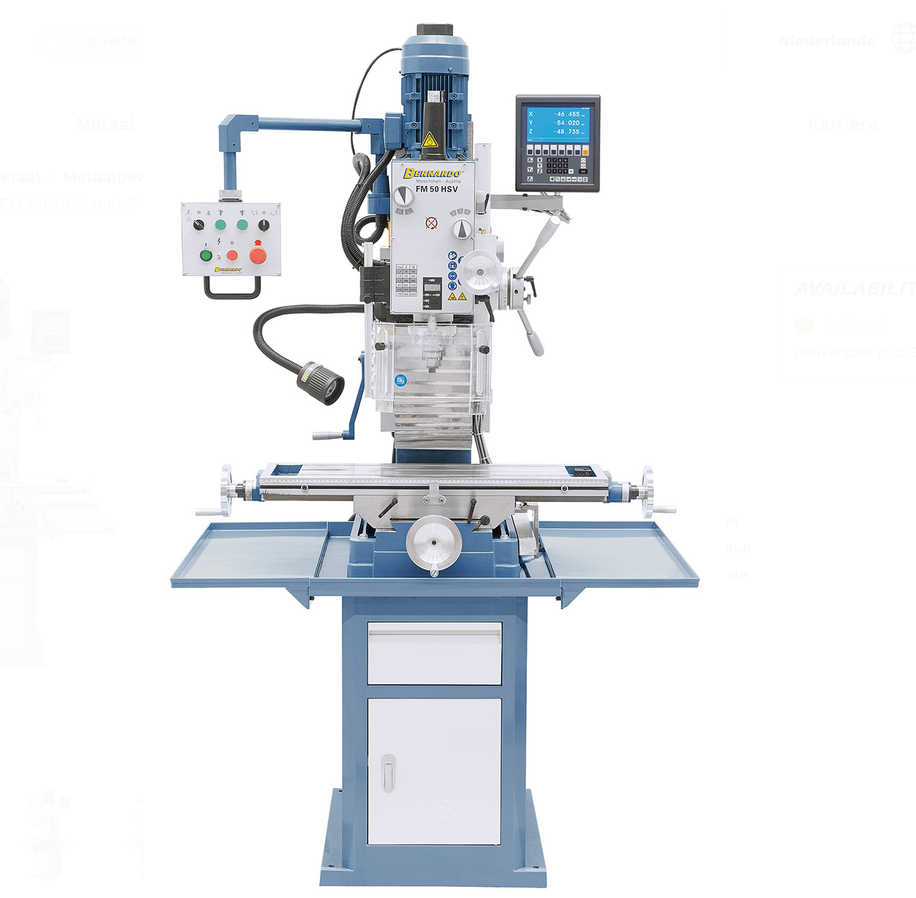

Deze krachtige en veelzijdige boor- en freesmachine is ontwikkeld voor nauwkeurige metaalbewerking zoals sleuvenfrezen, vlakfrezen, uitdraaien, boren en tappen. Dankzij de sterke 2-traps motor met een toerentalbereik van 75 tot 3200 omw./min biedt de machine optimale flexibiliteit voor uiteenlopende toepassingen.

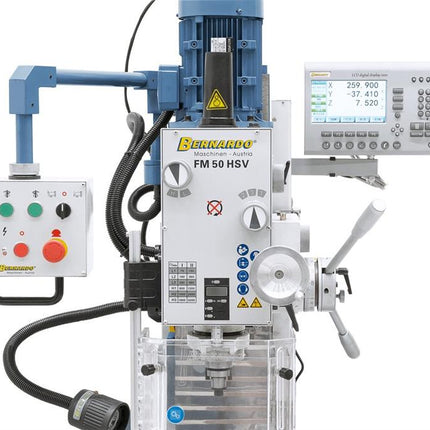

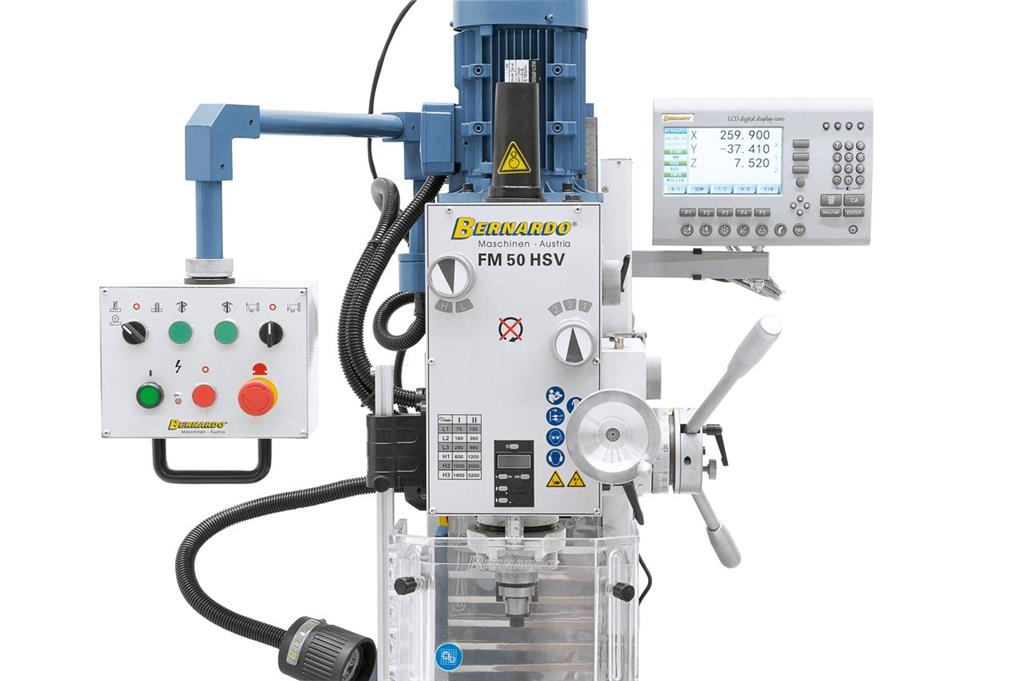

De standaard automatische pinolevoeding en tapinrichting zorgen voor efficiënt en gecontroleerd werken, terwijl de digitale pinoleslaguitlezing en 3-assige positieaanduiding ES-12 V met LCD-scherm maximale nauwkeurigheid en controle bieden tijdens bewerkingen. De freeskop is uitgerust met een comfortabele slagmotor voor hoogteverstelling, waardoor instellingen snel en eenvoudig kunnen worden uitgevoerd. De tweezijdig zwenkbare freeskop maakt hoekboren en kantenfrezen probleemloos mogelijk. De robuuste gietstalen constructie met zwaluwstaartgeleidingen op de X-, Y- en Z-as garandeert een hoge stabiliteit en nauwkeurigheid, zelfs bij intensief gebruik. De geslepen tandwielen die in oliebad lopen zorgen voor een rustige, trillingsarme werking en een lange levensduur van de machine.
Voor extra gebruiksgemak is de pinole zowel grof via de handgreep als fijn via het handwiel instelbaar. De in hoogte verstelbare beschermkap met microswitch en de LED-verlichting dragen bij aan veilig en comfortabel werken.
- Veelzijdige gebruiksmogelijkheden zoals bijv: sleuvenfrezen, vlakfrezen, uitdraaien etc.
- Standaard met automatische pinolevoeding en tapinrichting

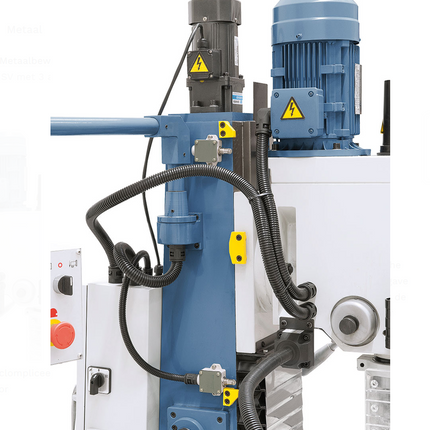

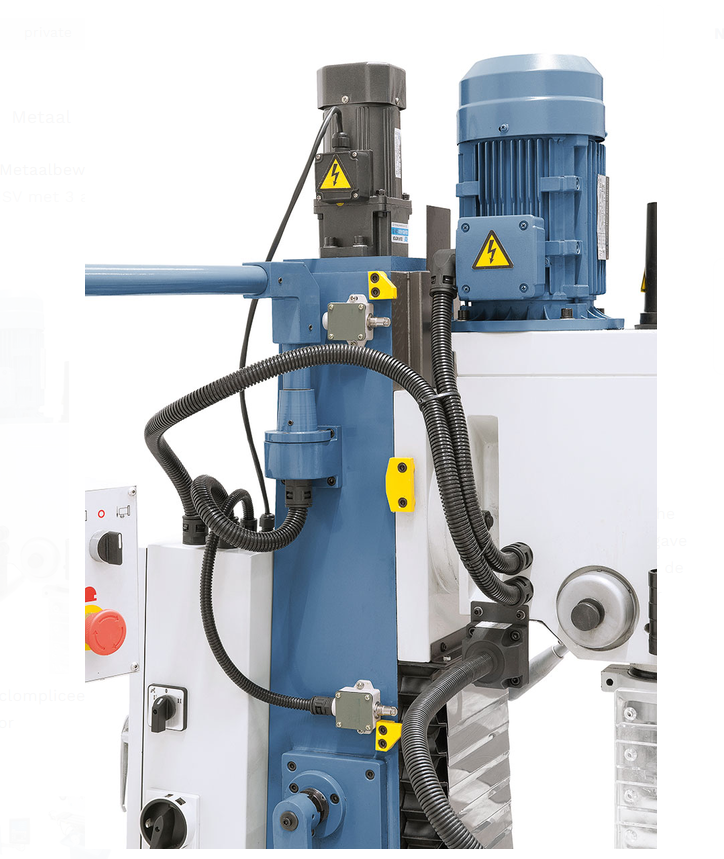

- Comfortabele hoogteverstelling van de freeskop d.m.v. een slagmotor
- Standaard met digitaaluitlezing van de pinoleafstelling

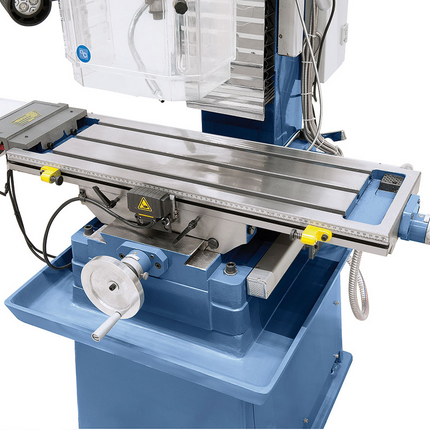

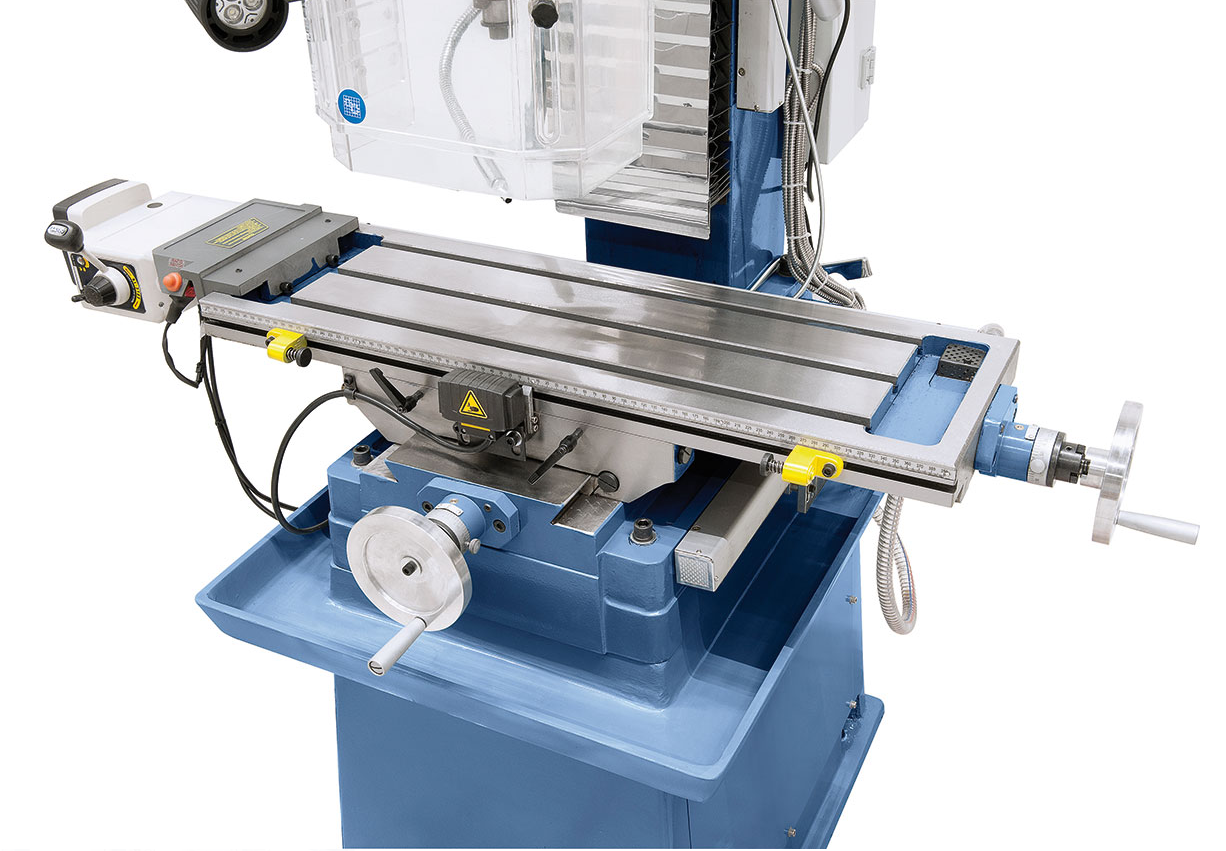

- Zwaluwstaartgeleiding voor de x-, y- en z-as, nastelbaar via spiebaan
- Rustige loop door geslepen oliebad lopende tandwielen

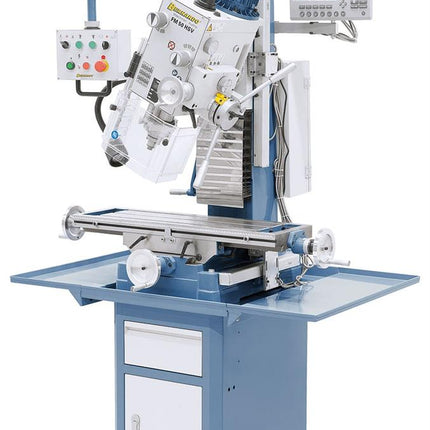

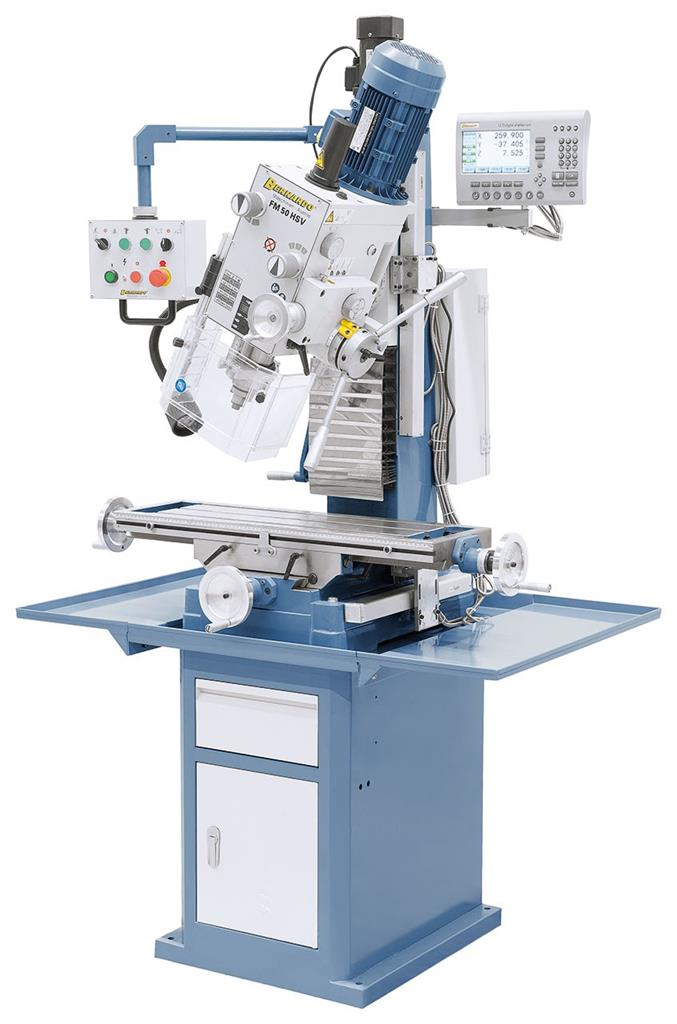

- Tweezijdig zwenkbare freeskop voor hoekboren, kantenfrezen etc.
- Hoge stabiliteit door zwaluwstaartgeleiding van de aandrijfkop

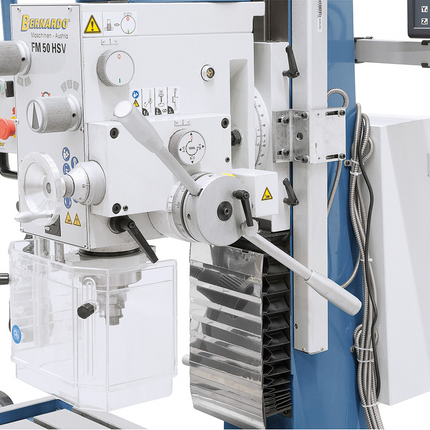

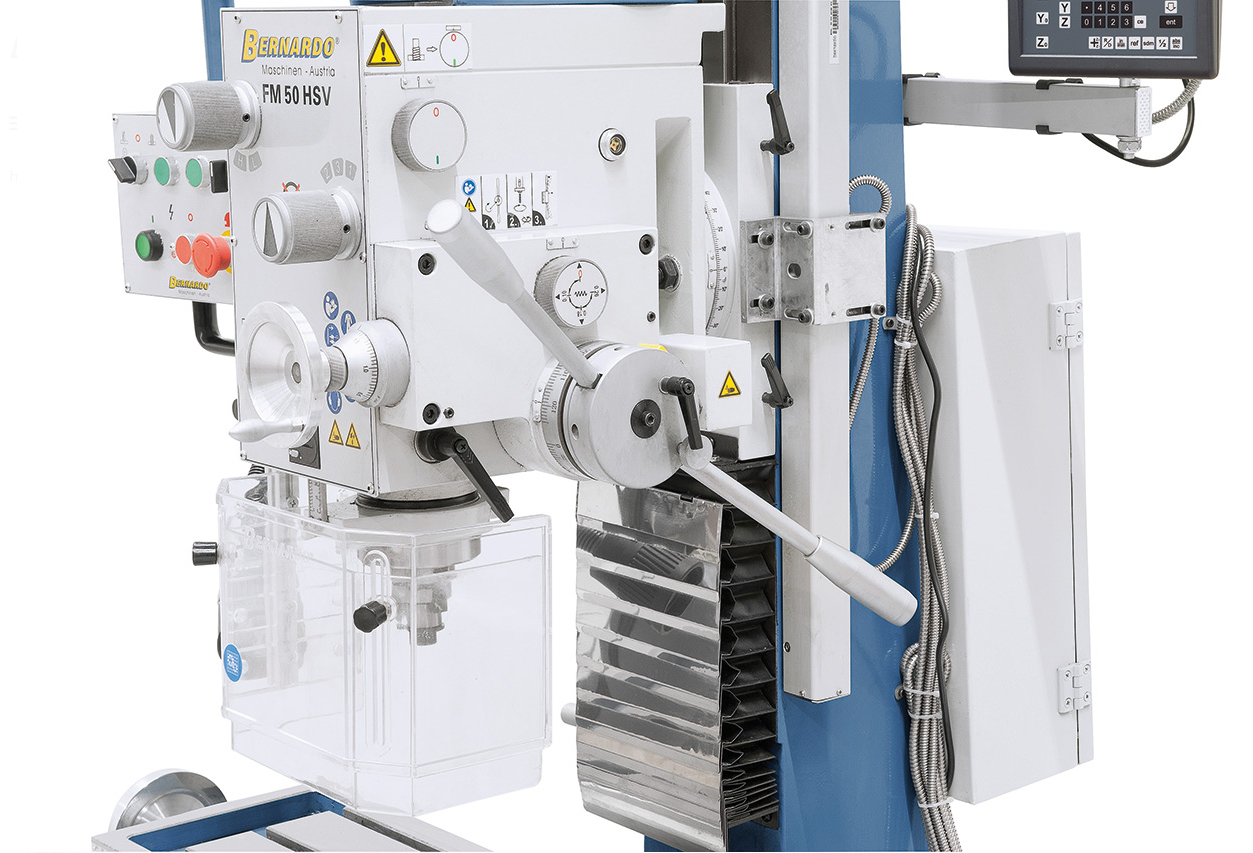

- Pinoleverstelling d.m.v. handgreep, fijnafstelling via handwiel

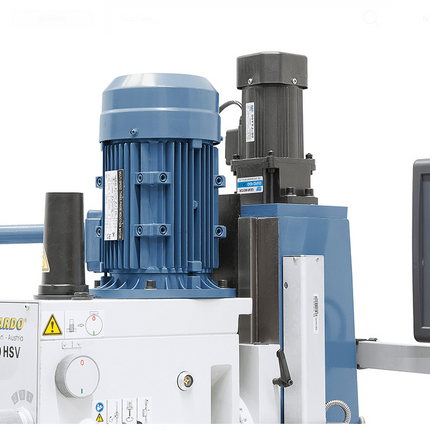

- Sterke 2 stappen motor, torentalbereik van 75 - 3200 omw./min
- Hogere veiligheid door in hoogte verstelbare beschermkap met microswitch
Specificaties:
| Boorcapaciteit in staal |
32 mm |
| Boorcapaciteit in gietstaal |
40 mm |
| Meskopfrees max. |
80 mm |
| Uitlading |
220 mm |
| Spindeltoerental |
(12) 75 – 3200 omw./min |
| Spindelopname |
MK 4 |
| Pinoleslag |
120 mm |
| Pinolevoeding |
(3) 0,10 / 0,18 / 0,26 mm/omw. |
| Tafelgrootte |
800 x 240 mm |
| Loopweg (x / y) |
555 / 205 mm |
| Freeskop zwenkbaar |
-60° tot +60° |
| Afstand spindel / tafel |
95 - 485 mm |
| Hoogteverstelling freeskop |
390 mm |
| T-groeven grootte |
14 mm |
| Slagmotor |
90 W |
| Motor-afgiftecapaciteit S1 100% |
1,1 / 1,5 kW (400 V) |
| Motor-opnamecapaciteit S6 40% |
1,5 / 2,2 kW (400 V) |
| Machineafmeting (B x D x H)* |
1140 x 970 x 1460 mm |
| Gewicht ca. |
322 kg |
Leveringsomvang

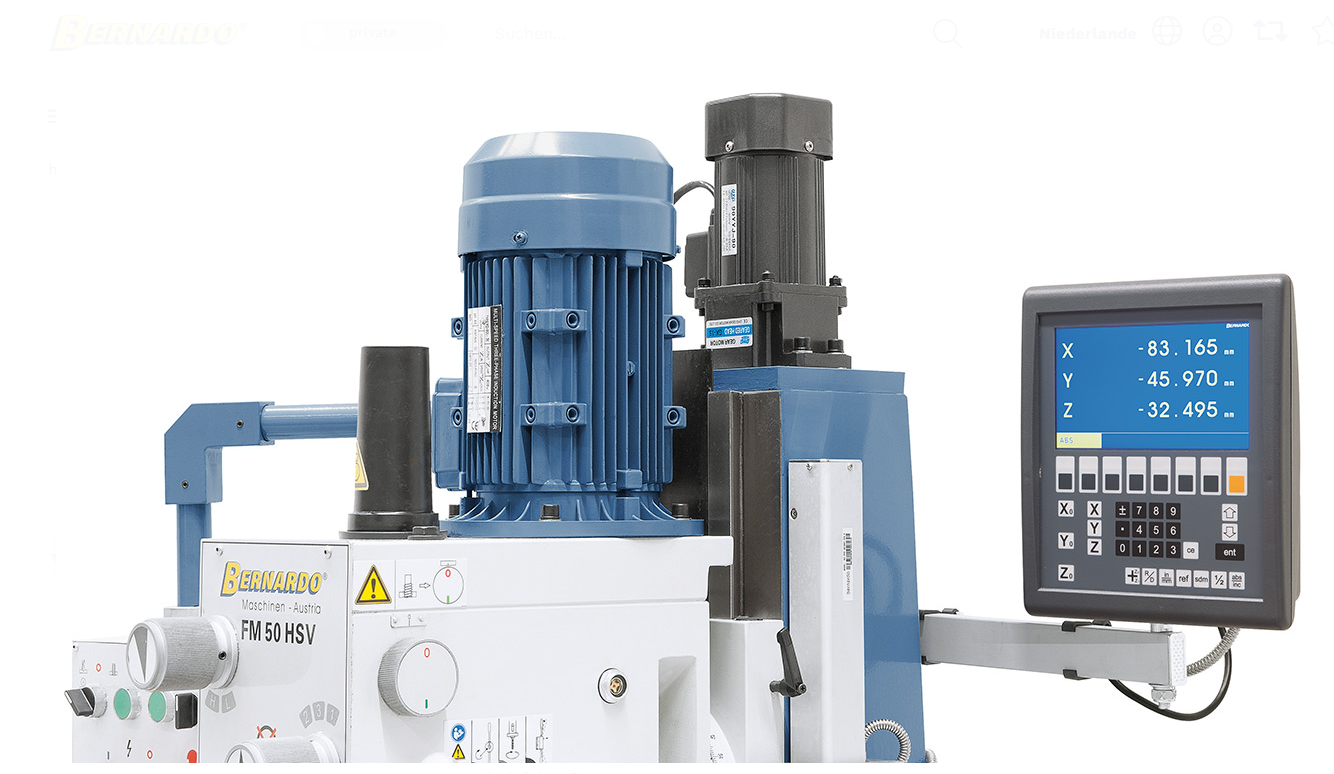

- 3 assige positieaanduiding ES-12 V met LCD-scherm
- Snelspanboorkop 3 – 16 mm / B 16
- Spilopname MK 4 / B 16
- Trekstang M 16
- Reduceerhuls MK 4 / 3
- Combi opsteekfreesdoorn MK 4/27 mm
- In hoogte verstelbare beschermkap
- Automatische pinolevoeding
- Slagmotor voor freeskop
- LED-Machineverlichting
- Digitale pinoleslaguitlezing
- Tapinrichting
- Lamellen-beschermkap
- Schaalverdeling
- Bedieningsgereedschap
