Omschrijving

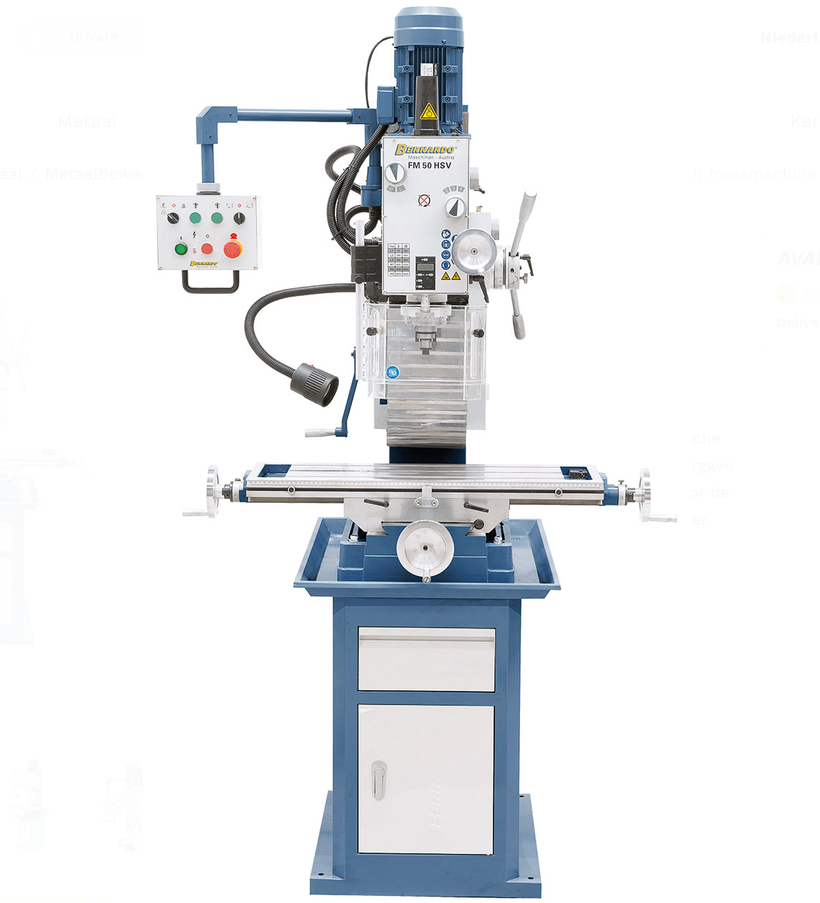

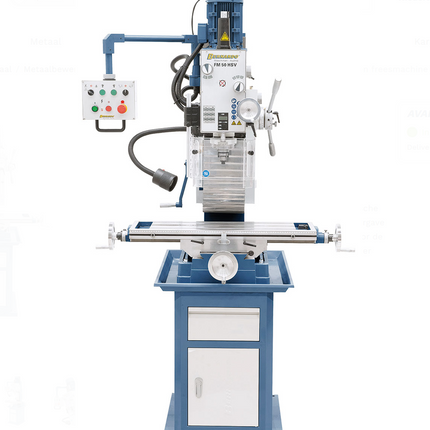

Deze veelzijdige boor- en freesmachine is ontworpen voor nauwkeurige metaalbewerking en biedt uitgebreide mogelijkheden zoals sleuvenfrezen, vlakfrezen, uitdraaien, boren en tappen. Dankzij de krachtige 2-traps motor met 12 toerentallen van 75 tot 3200 omw./min is de machine geschikt voor uiteenlopende materialen en toepassingen.

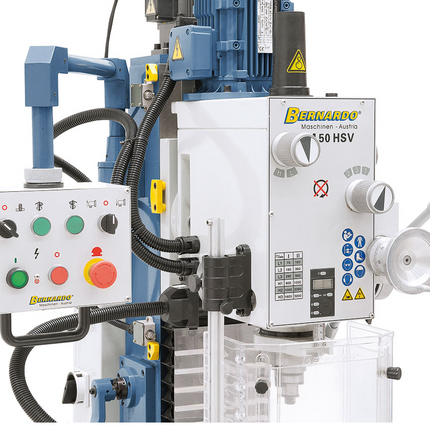

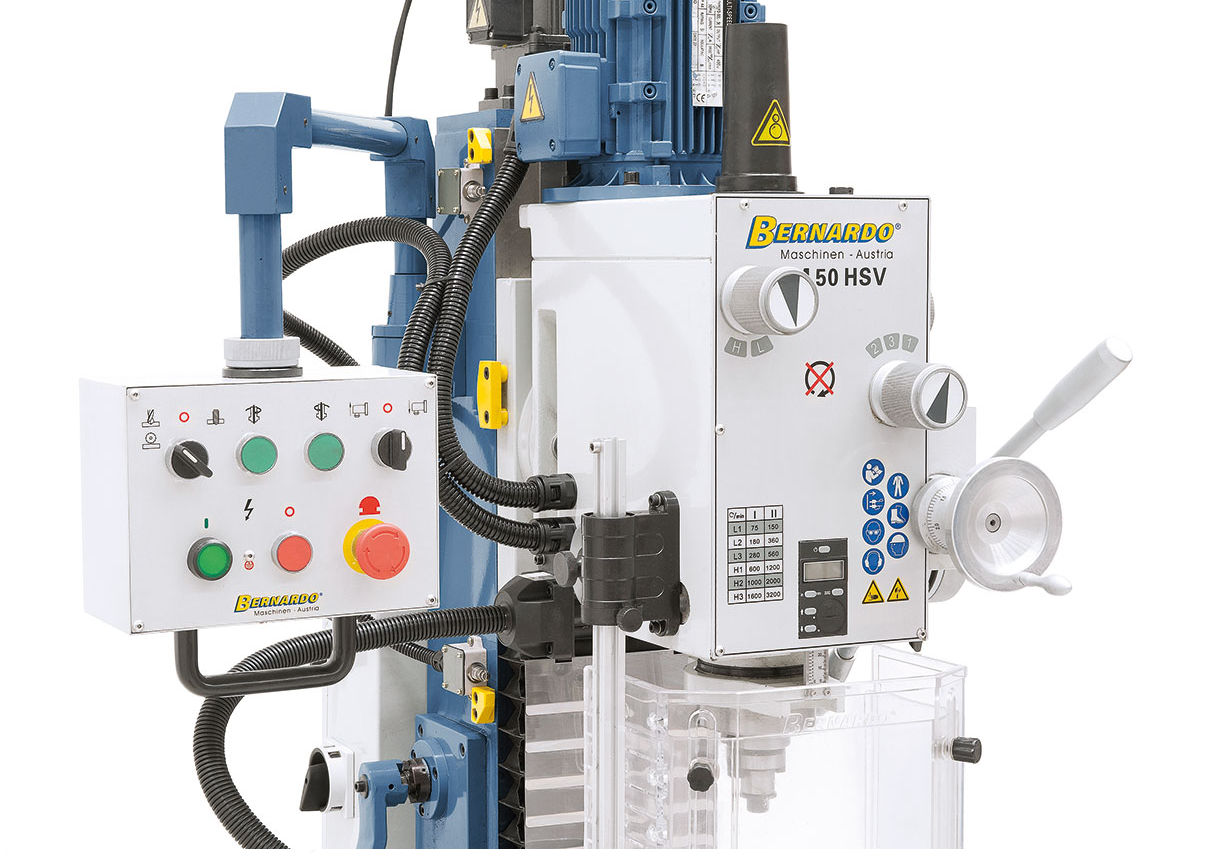

De standaard automatische pinolevoeding en tapinrichting zorgen voor efficiënt en nauwkeurig werken, terwijl de digitale pinoleslaguitlezing extra controle biedt tijdens het bewerken. De freeskop is voorzien van een comfortabele gemotoriseerde hoogteverstelling, waardoor het instellen van de machine snel en eenvoudig verloopt. De robuuste constructie met nauwkeurige zwaluwstaartgeleidingen op de X-, Y- en Z-as garandeert maximale stabiliteit en een hoge nauwkeurigheid. Ook de aandrijfkop is uitgevoerd met een zwaluwstaartgeleiding voor een optimale ondersteuning tijdens zware freeswerkzaamheden. De geslepen tandwielen die in oliebad lopen zorgen voor een rustige werking en een lange levensduur.
Dankzij de tweezijdig zwenkbare freeskop kunnen eenvoudig hoekboringen en kantenbewerkingen worden uitgevoerd. De pinole is snel verstelbaar via de handgreep en nauwkeurig af te stellen met het handwiel. De in hoogte verstelbare beschermkap met microschakelaar, LED-machineverlichting en uitgebreide standaarduitrusting zorgen voor veilig en comfortabel werken.
- Veelzijdige gebruiksmogelijkheden zoals bijv: sleuvenfrezen, vlakfrezen, uitdraaien etc.
- Standaard met automatische pinolevoeding en tapinrichting
- Comfortabele hoogteverstelling van de freeskop d.m.v. een slagmotor
- Standaard met digitaaluitlezing van de pinoleafstelling
- Zwaluwstaartgeleiding voor de x-, y- en z-as, nastelbaar via spiebaan
- Rustige loop door geslepen oliebad lopende tandwielen

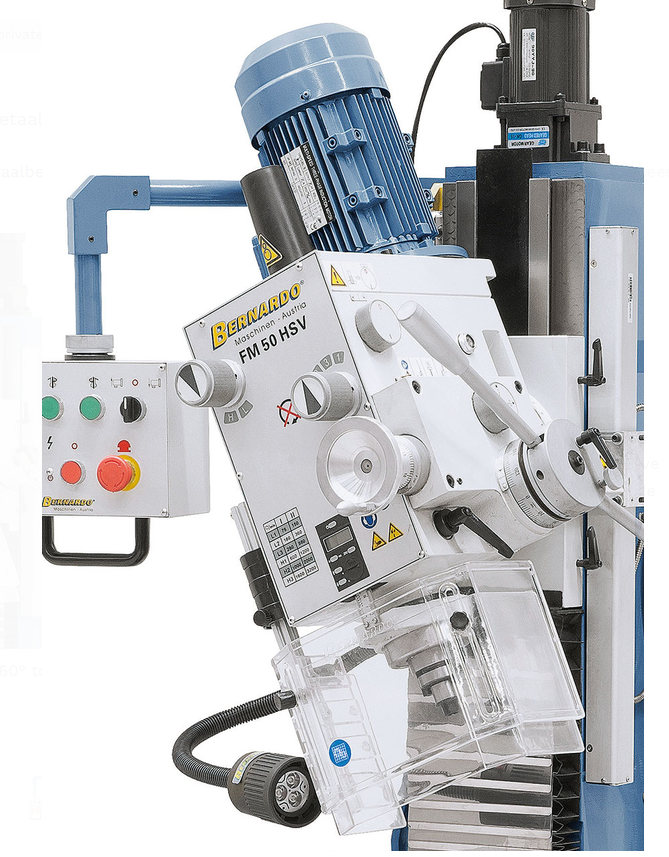

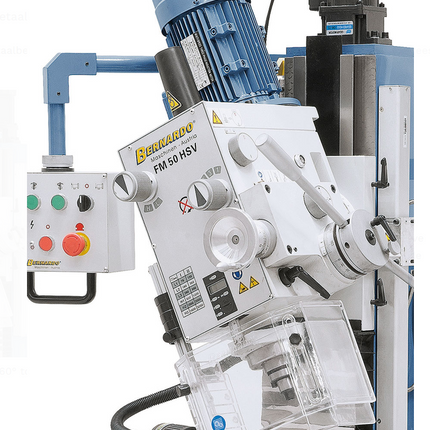

- Tweezijdig zwenkbare freeskop voor hoekboren, kantenfrezen etc.
- Hoge stabiliteit door zwaluwstaartgeleiding van de aandrijfkop
- Pinoleverstelling d.m.v. handgreep, fijnafstelling via handwiel
- Sterke 2 stappen motor, torentalbereik van 75 - 3200 omw./min
- Hogere veiligheid door in hoogte verstelbare beschermkap met microswitch
Specificaties:
| Boorcapaciteit in staal |
32 mm |
| Boorcapaciteit in gietstaal |
40 mm |
| Meskopfrees max. |
80 mm |
| Uitlading |
220 mm |
| Spindeltoerental |
(12) 75 – 3200 omw./min |
| Spindelopname |
MK 4 |
| Pinoleslag |
120 mm |
| Pinolevoeding |
(3) 0,10 / 0,18 / 0,26 mm/omw. |

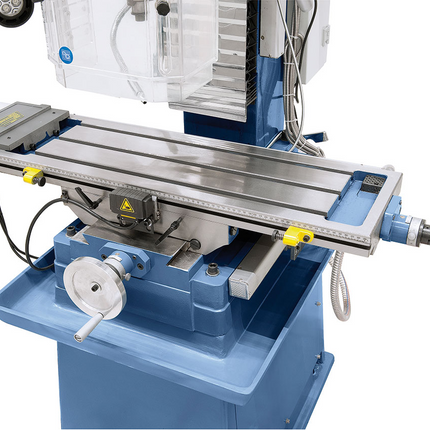

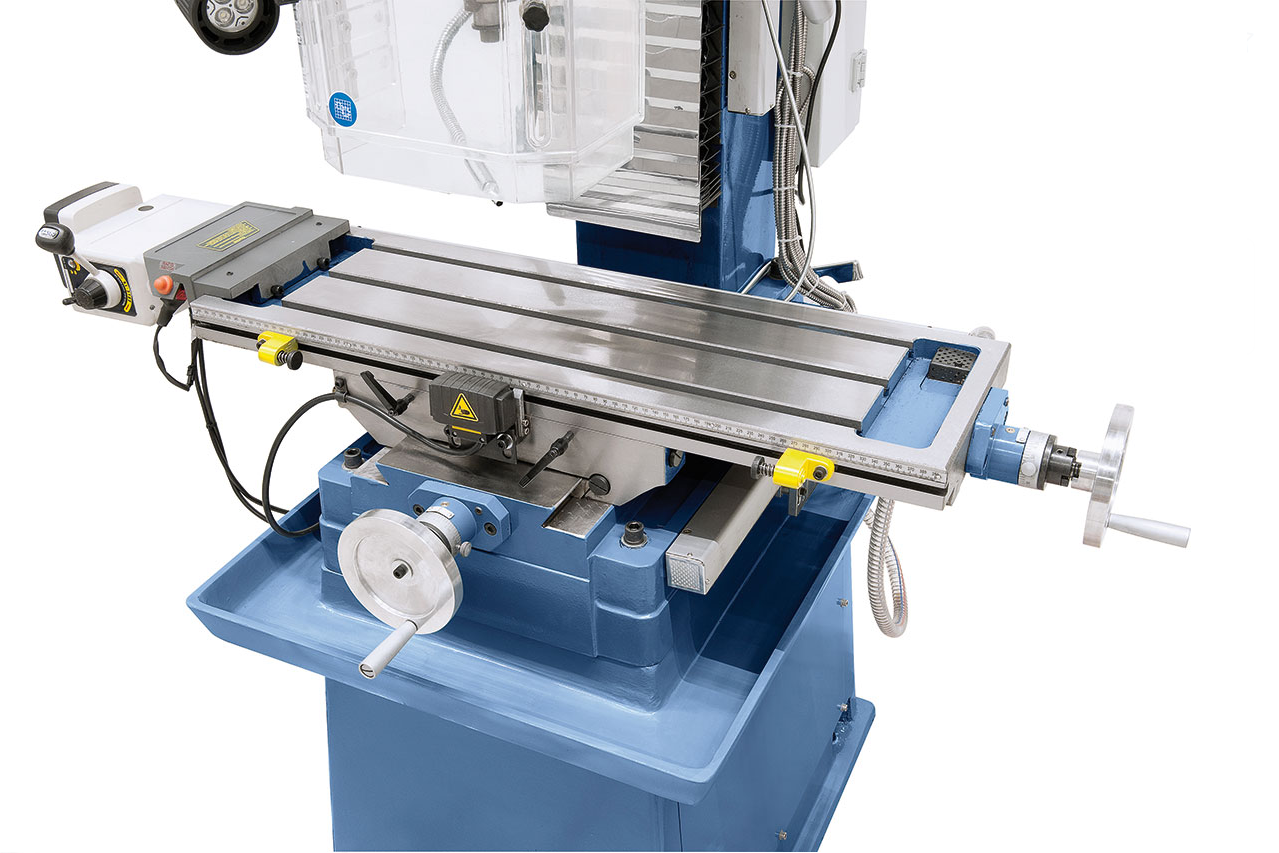

| Tafelgrootte |
800 x 240 mm |
| Loopweg (x / y) |
555 / 225 mm |
| Freeskop zwenkbaar |
-60° tot +60° |
| Afstand spindel / tafel |
95 - 485 mm |
| Hoogteverstelling freeskop |
390 mm |
| T-groeven grootte |
14 mm |
| Slagmotor |
90 W |
| Motor-afgiftecapaciteit S1 100% |
1,1 / 1,5 kW (400 V) |
| Motor-opnamecapaciteit S6 40% |
1,5 / 2,2 kW (400 V) |
| Machineafmeting (B x D x H)* |
1140 x 970 x 1460 mm |
| Gewicht ca. |
322 kg |
Leveringsomvang
- Snelspanboorkop 3 – 16 mm / B 16
- Spilopname MK 4 / B 16
- Trekstang M 16
- Reduceerhuls MK 4 / 3
- Combi opsteekfreesdoorn MK 4/27 mm
- In hoogte verstelbare beschermkap
- Automatische pinolevoeding
- Slagmotor voor freeskop
- LED-Machineverlichting
- Digitale pinoleslaguitlezing
- Tapinrichting
- Lamellen-beschermkap
- Schaalverdeling
- Bedieningsgereedschap
