Omschrijving
Deze krachtige boor- en freesmachine is ontworpen voor nauwkeurige en veelzijdige metaalbewerking. Dankzij de sterke 2-traps motor met 12 toerentallen van 75 tot 3200 omw./min is de machine geschikt voor uiteenlopende toepassingen zoals boren, frezen en tappen. Het toerental kan snel en eenvoudig worden aangepast met de praktische schakelhendel. De machine is standaard uitgerust met automatische pinolevoeding en een tapinrichting, waardoor nauwkeurig en efficiënt werken mogelijk wordt. De meegeleverde 3-assige positieaanduiding ES-12 V met LCD-scherm zorgt voor maximale controle over de bewerking en verhoogt de nauwkeurigheid bij freeswerkzaamheden.
De robuuste gietstalen uitvoering en de nauwkeurige zwaluwstaartgeleidingen op de X-, Y- en Z-as zorgen voor een stabiele, trillingsarme werking en een lange levensduur. Ook de aandrijfkop is voorzien van een zwaluwstaartgeleiding voor extra stabiliteit en precisie tijdens intensief gebruik.

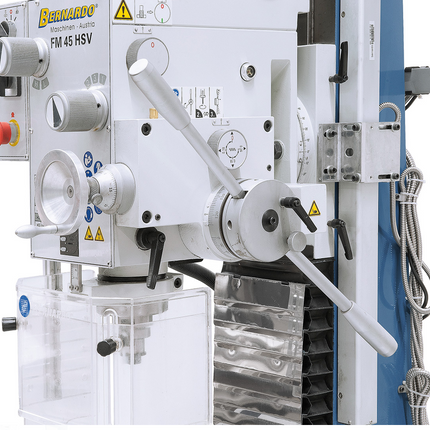

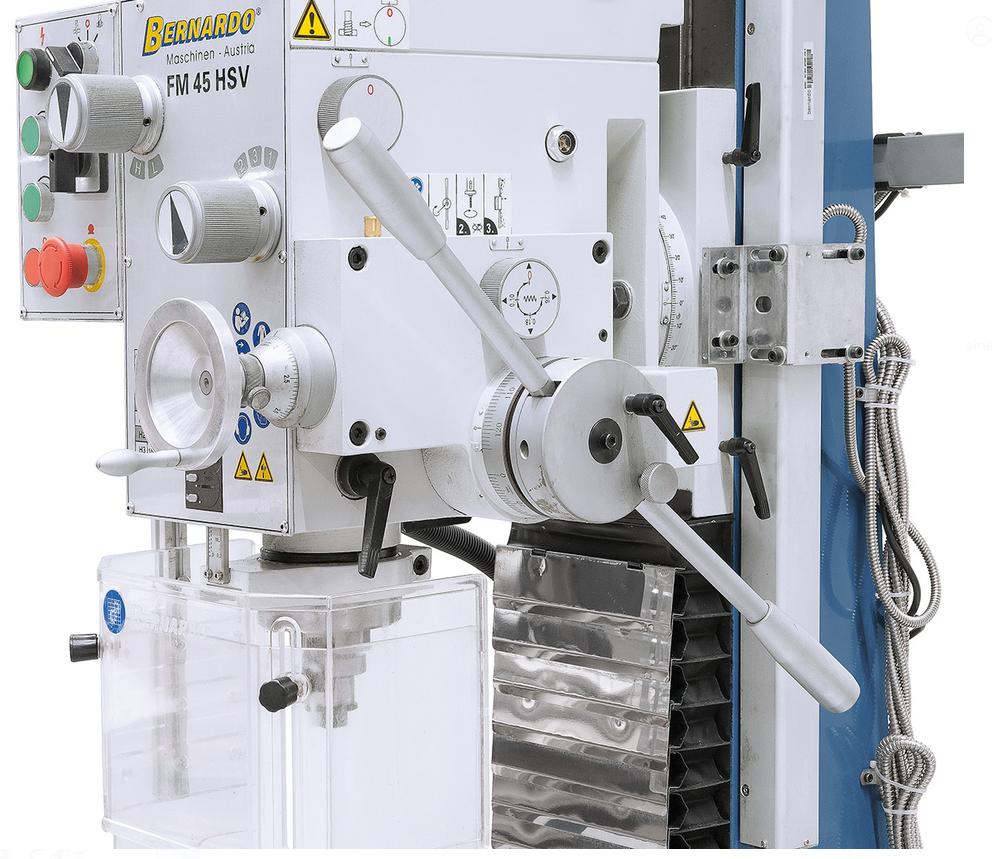

De tweezijdig zwenkbare freeskop maakt hoekboren, kantenfrezen en andere bewerkingen onder verschillende hoeken eenvoudig mogelijk. De pinole kan snel worden ingesteld via de handgreep en nauwkeurig worden afgesteld met het handwiel. De digitale pinoleslaguitlezing, LED-machineverlichting en verstelbare beschermkap met microschakelaar zorgen voor extra gebruiksgemak en veiligheid.
- Sterke 2 stappen motor, torentalbereik van 75 - 3200 omw./min
- Tweezijdig zwenkbare freeskop voor hoekboren, kantenfrezen etc.
- Hogere veiligheid door in hoogte verstelbare beschermkap met microswitch
- Standaard met automatische pinolevoeding en tapinrichting
- Zwaluwstaartgeleiding voor de x-, y- en z-as, nastelbaar via spiebaan
- Makkelijke en snelle toerentalwissel d.m.v. schakelhendel
- Standaard met digitaaluitlezing van de pinoleafstelling
- Hoge stabiliteit door zwaluwstaartgeleiding in de aandrijfkop
- Pinole verstelling via handgreep, fijnafstelling via handwiel
- Stabiele en vibratievrije gietstaal uitvoering
Specificaties:
|
Boorcapaciteit in staal
|
32 mm
|
|
Boorcapaciteit in gietstaal
|
40 mm
|
|
Meskopfrees max.
|
80 mm
|
|
Uitlading
|
220 mm
|
|
Spindeltoerental
|
(12) 75 – 3200 omw./min
|
|
Spindelopname
|
MK 4
|
|
Pinoleslag
|
120 mm
|
|
Pinolevoeding
|
(3) 0,10 / 0,18 / 0,26 mm/omw.
|
|
Tafelgrootte
|
800 x 240 mm
|
|
Loopweg (x / y)
|
555 / 205 mm
|
|
Freeskop zwenkbaar
|
-60° tot +60°
|
|
Afstand spindel / tafel
|
60 – 485 mm
|
|
Hoogteverstelling freeskop
|
425 mm
|
|
T-groeven grootte
|
14 mm
|
|
Motor-afgiftecapaciteit S1 100%
|
1,1 / 1,5 kW (400 V)
|
|
Motor-opnamecapaciteit S6 40%
|
1,5 / 2,2 kW (400 V)
|
|
Machineafmeting (B x D x H)*
|
1140 x 770 x 1500
|
|
Gewicht ca.
|
308 kg
|
Leveringsomvang

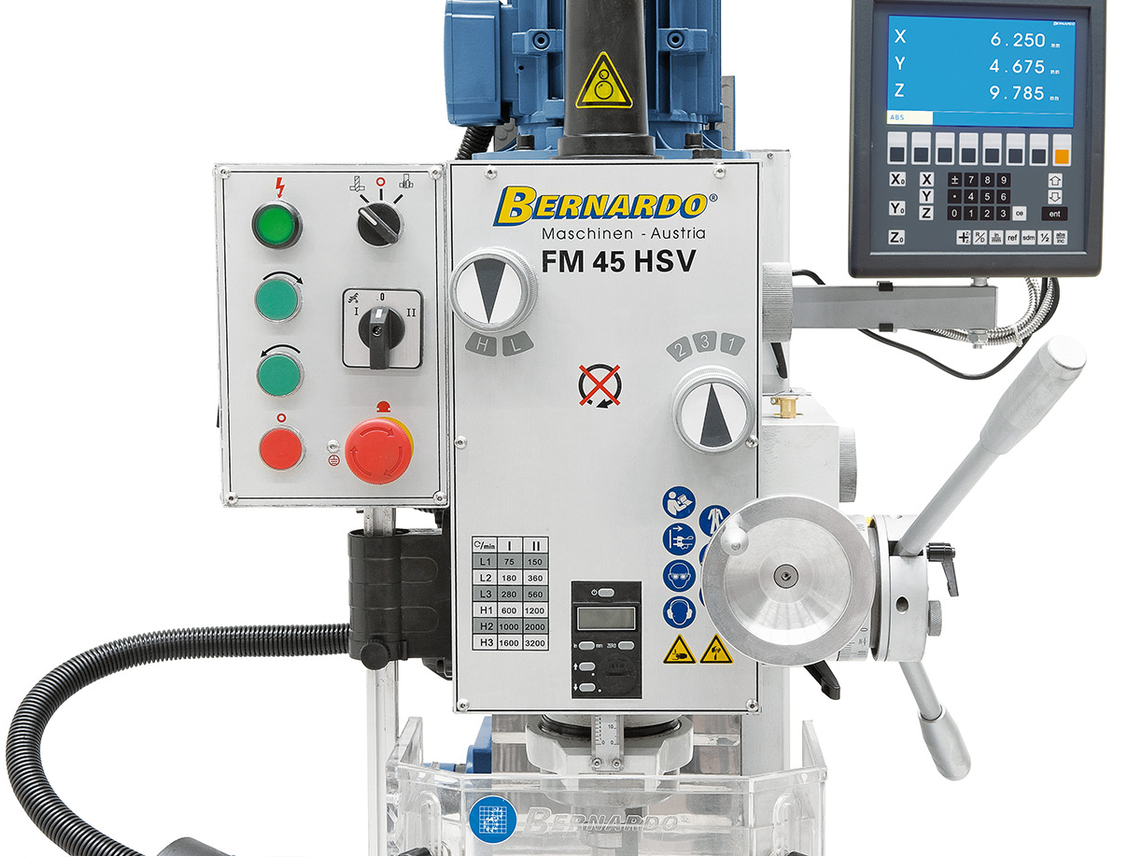

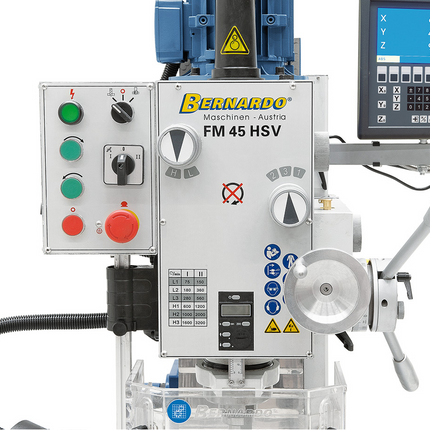

- 3 assige positieaanduiding ES-12 V met LCD-scherm
- Snelspanboorkop 3 – 16 mm / B 16
- Spilopname MK 4 / B 16
- Trekstang M 16
- Reduceerhuls MK 4 / 3
- Combi opsteekfreesdoorn MK 4/27 mm
- In hoogte verstelbare beschermkap
- Automatische pinolevoeding
- LED-Machineverlichting
- Digitale pinoleslaguitlezing
- Tapinrichting
- Lamellen-beschermkap
- Schaalverdeling
- Bedieningsgereedschap
