Omschrijving

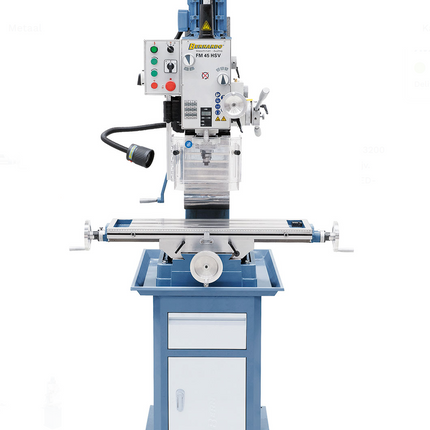

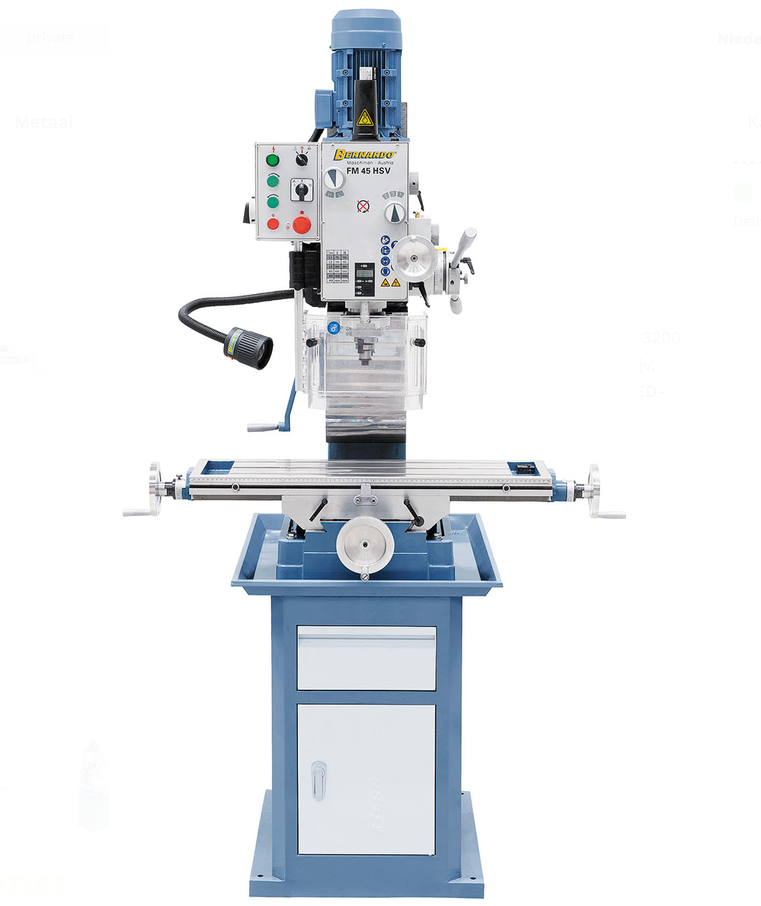

Deze robuuste boor- en freesmachine is ontwikkeld voor nauwkeurige en veelzijdige metaalbewerking. Dankzij de krachtige 2-traps motor met 12 toerentallen van 75 tot 3200 omw./min is de machine geschikt voor boren, frezen en tappen in uiteenlopende materialen. Het toerental kan snel en eenvoudig worden aangepast met de praktische schakelhendel. De machine is standaard uitgerust met een automatische pinolevoeding met drie voedingssnelheden en een geïntegreerde tapinrichting, waardoor repeterende werkzaamheden efficiënt en nauwkeurig kunnen worden uitgevoerd. De digitale uitlezing van de pinoleslag zorgt daarbij voor optimale controle tijdens het bewerken.
Voor maximale stabiliteit is de machine uitgevoerd in zwaar gietstaal en voorzien van nauwkeurige zwaluwstaartgeleidingen op de X-, Y- en Z-as. Ook de aandrijfkop is uitgerust met een zwaluwstaartgeleiding, wat bijdraagt aan een hoge nauwkeurigheid en trillingsarme werking. De tweezijdig zwenkbare freeskop maakt hoekboren, schuin frezen en andere complexe bewerkingen eenvoudig mogelijk.

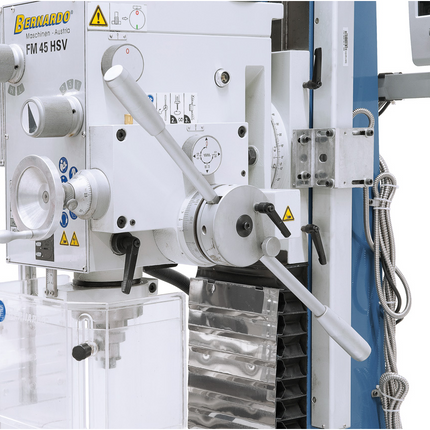

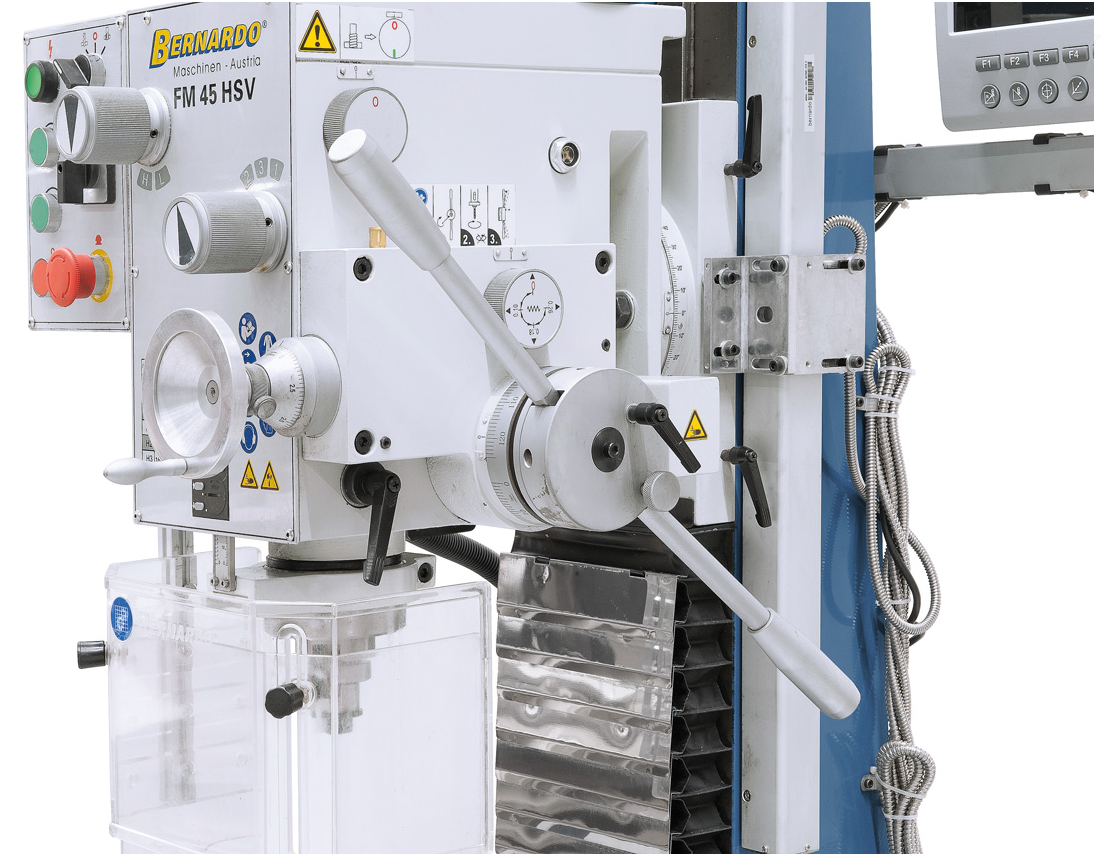

De pinole kan zowel grof via de handgreep als uiterst nauwkeurig via het handwiel worden ingesteld. Daarnaast zorgt de in hoogte verstelbare beschermkap met microschakelaar voor extra veiligheid tijdens het werken. De standaard LED-machineverlichting verhoogt het zicht op het werkstuk en draagt bij aan comfortabel werken.
- Sterke 2 stappen motor, torentalbereik van 75 - 3200 omw./min

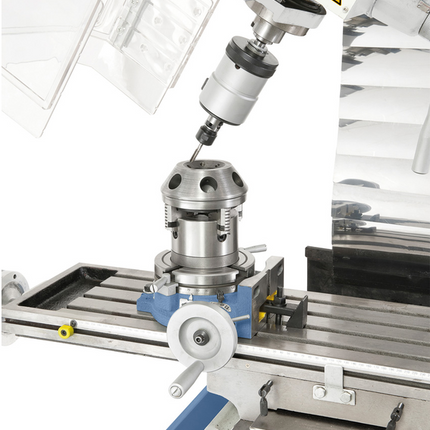

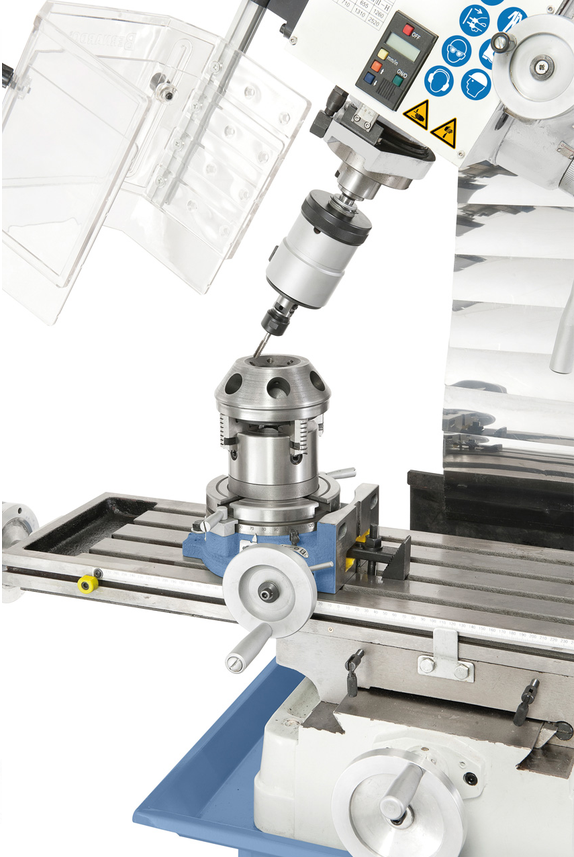

- Tweezijdig zwenkbare freeskop voor hoekboren, kantenfrezen etc.
- Hogere veiligheid door in hoogte verstelbare beschermkap met microswitch
- Standaard met automatische pinolevoeding en tapinrichting
- Zwaluwstaartgeleiding voor de x-, y- en z-as, nastelbaar via spiebaan

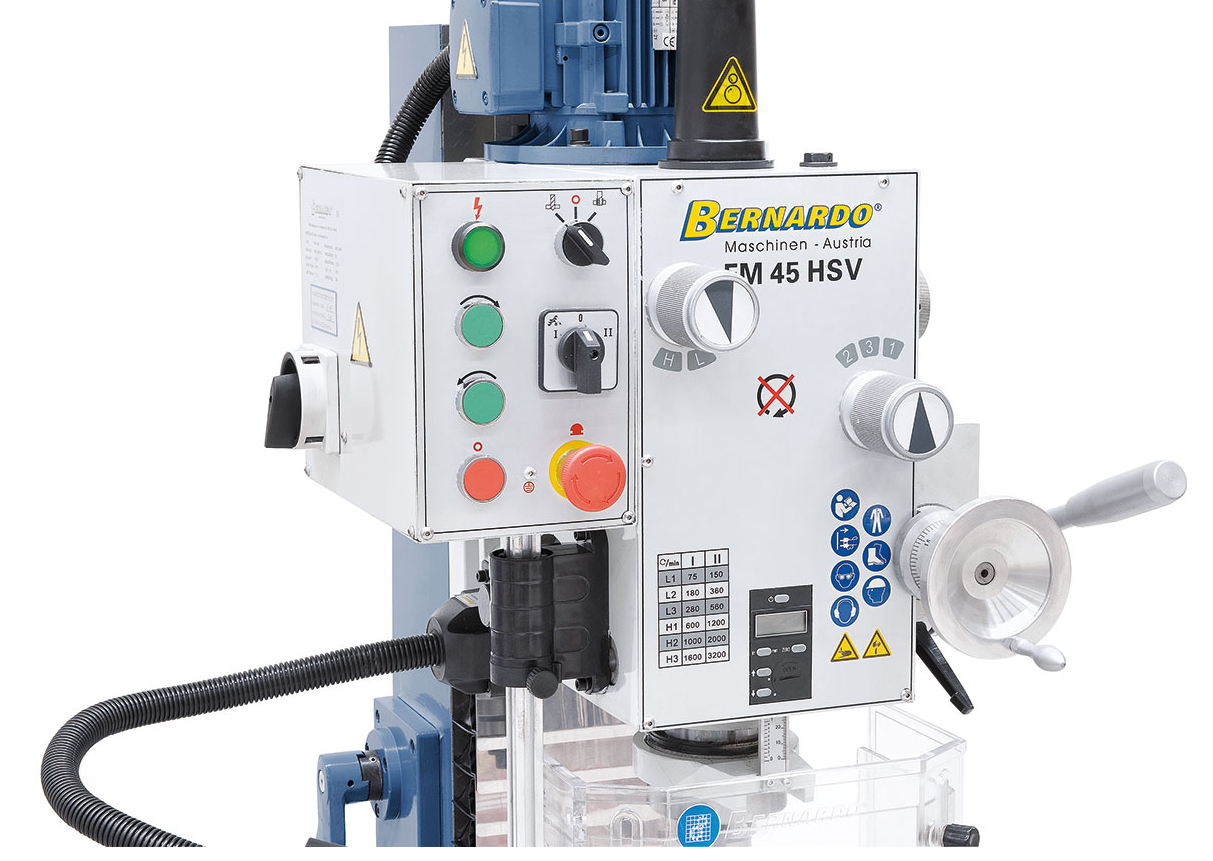

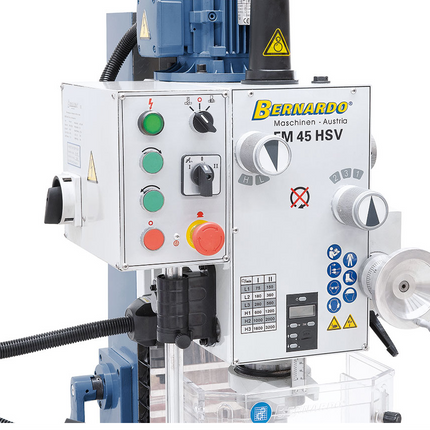

- Makkelijke en snelle toerentalwissel d.m.v. schakelhendel
- Standaard met digitaaluitlezing van de pinoleafstelling
- Hoge stabiliteit door zwaluwstaartgeleiding in de aandrijfkop
- Pinole verstelling via handgreep, fijnafstelling via handwiel
- Stabiele en vibratievrije gietstaal uitvoering
Specificaties:
| Boorcapaciteit in staal |
32 mm |
| Boorcapaciteit in gietstaal |
40 mm |
| Meskopfrees max. |
80 mm |
| Uitlading |
220 mm |
| Spindeltoerental |
(12) 75 – 3200 omw./min |
| Spindelopname |
MK 4 |
| Pinoleslag |
120 mm |
| Pinolevoeding |
(3) 0,10 / 0,18 / 0,26 mm/omw. |
| Tafelgrootte |
800 x 240 mm |
| Loopweg (x / y) |
555 / 225 mm |
| Freeskop zwenkbaar |
-60° tot +60° |
| Afstand spindel / tafel |
60 – 485 mm |
| Hoogteverstelling freeskop |
425 mm |
| T-groeven grootte |
14 mm |
| Motor-afgiftecapaciteit S1 100% |
1,1 / 1,5 kW (400 V) |
| Motor-opnamecapaciteit S6 40% |
1,5 / 2,2 kW (400 V) |
| Machineafmeting (B x D x H)* |
1140 x 770 x 1500 |
| Gewicht ca. |
308 kg |
Leveringsomvang
- Snelspanboorkop 3 – 16 mm / B 16
- Spilopname MK 4 / B 16
- Trekstang M 16
- Reduceerhuls MK 4 / 3
- Combi opsteekfreesdoorn MK 4/27 mm
- In hoogte verstelbare beschermkap
- Automatische pinolevoeding
- LED-Machineverlichting
- Digitale pinoleslaguitlezing
- Tapinrichting
- Lamellen-beschermkap
- Schaalverdeling
- Bedieningsgereedschap
