Omschrijving

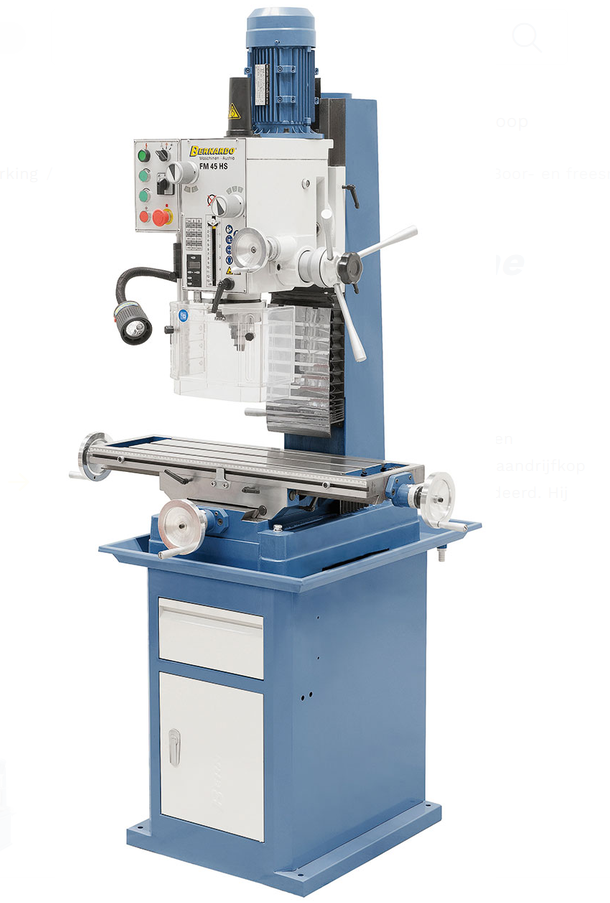

Deze veelzijdige boor- en freesmachine biedt een perfecte combinatie van kracht, precisie en gebruiksgemak voor de prijsbewuste professional. De machine is geschikt voor uiteenlopende werkzaamheden zoals boren, frezen en tappen en vormt daarmee een betrouwbare oplossing voor diverse metaalbewerkingen. Dankzij de krachtige 2-traps motor met 12 toerentallen van 75 tot 3200 omw./min kan het toerental snel en eenvoudig worden aangepast via de praktische schakelhendel. De geslepen tandwielen die in oliebad lopen zorgen voor een rustige werking, een lange levensduur en een efficiënte krachtoverdracht.

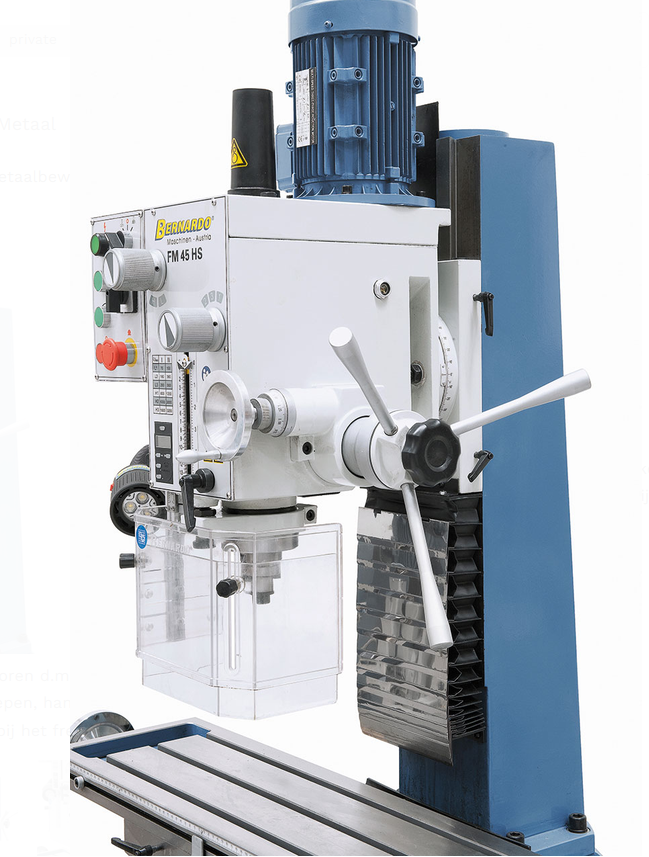

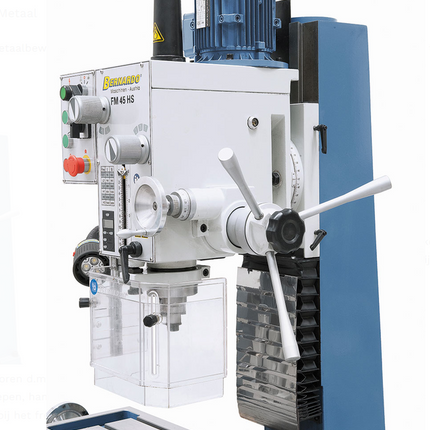

De nauwkeurig bewerkte, massieve kruistafel biedt een stabiele basis voor het bewerken van verschillende werkstukken. De nastelbare zwaluwstaartgeleidingen op de X-, Y- en Z-as garanderen een soepele beweging en blijvende nauwkeurigheid. De tweezijdig zwenkbare freeskop maakt hoekboren en kantenfrezen eenvoudig mogelijk.

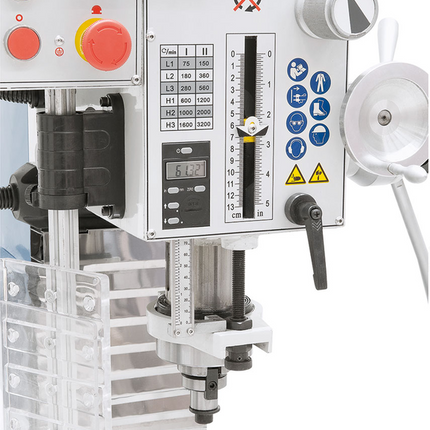

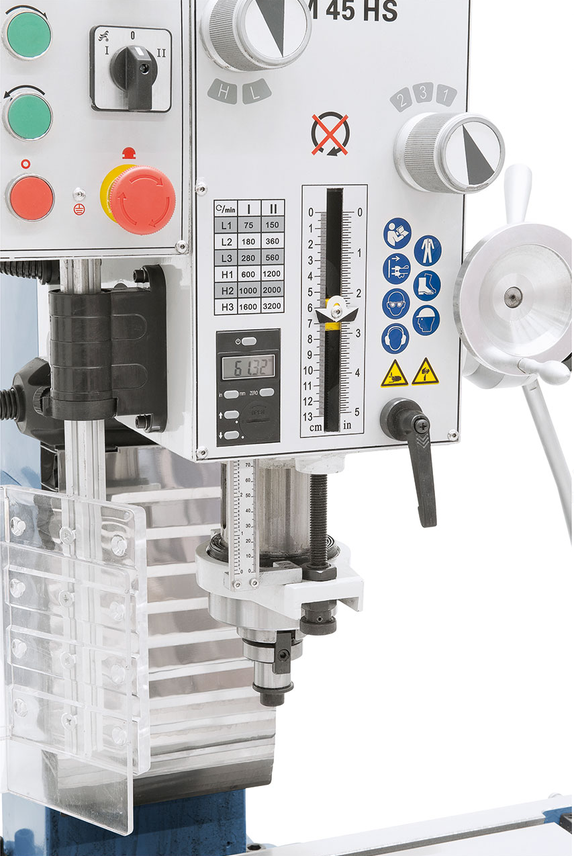

Voor extra flexibiliteit beschikt de machine over een rechts- en linksloop voor tapwerk, een nauwkeurige pinoleverstelling met handgreep en fijninstelling via handwiel. De digitale pinoleslaguitlezing, LED-machineverlichting en verstelbare beschermkap zorgen voor comfortabel en veilig werken.

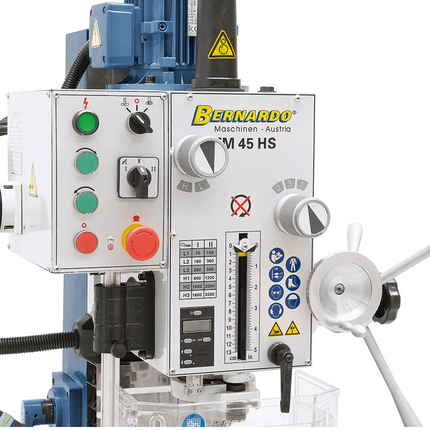

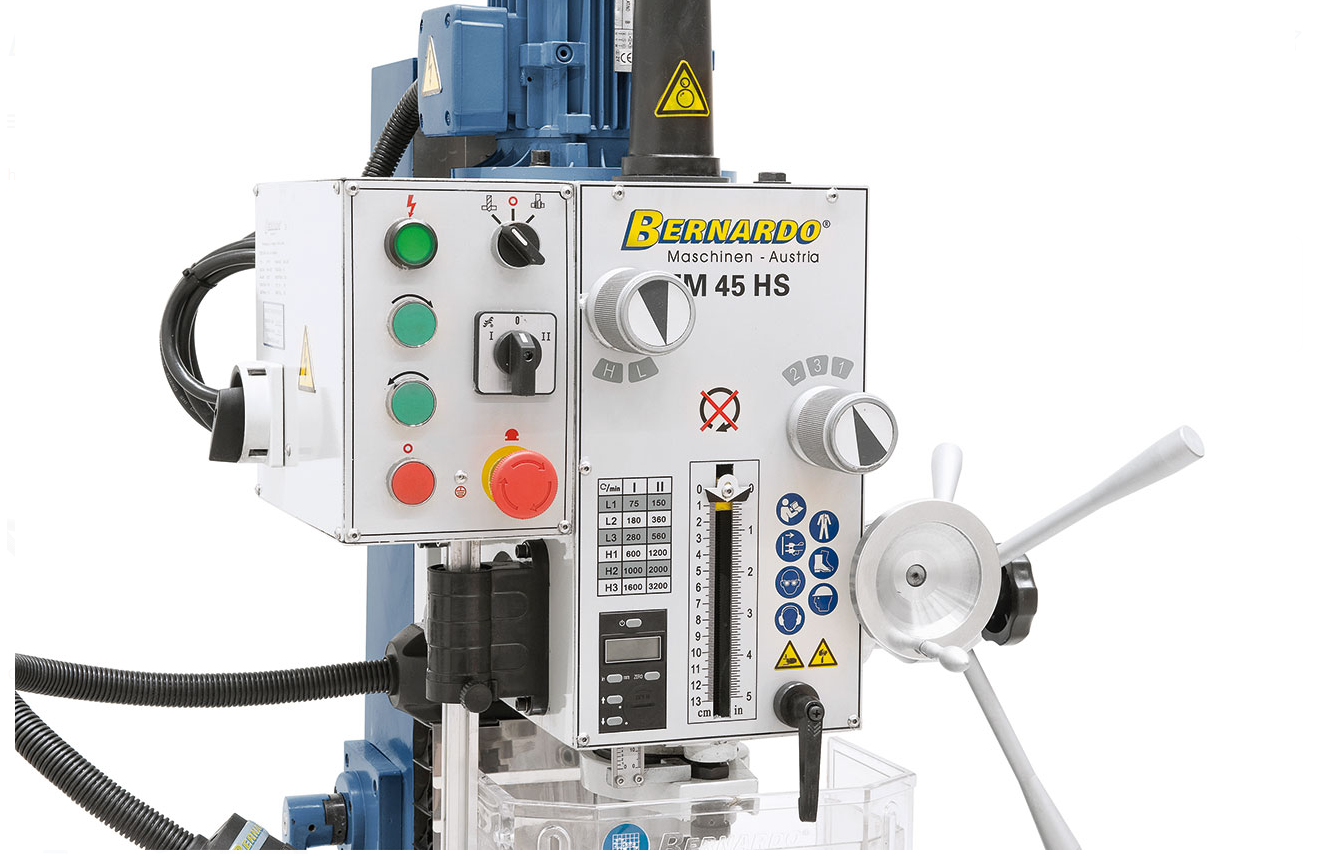

- Makkelijke en snelle toerentalwissel d.m.v. schakelhendel
- Veelzijdige gebruiksmogelijkheden zoals boren, frezen en tappen
- Rustige loop door de geslepen in oliebad lopende tandwielen
- Rechts- en linksloopinrichting om te tappen
- Pinoleverstelling d.m.v. handgreep, fijnafstelling d.m.v. handwiel
- Zwaluwstaartgeleiding voor de x-, y- en z-as, nastelbaar via spiebaan
- Optimale prijs-kwaliteitverhouding voor de prijsbewuste gebruiker
- Tweezijdig zwenkbare freeskop voor hoekboren, kantenfrezen etc.
- Massieve grote kruistafel, nauwkeurig bewerkt
Specificaties:
|
Boorcapaciteit in staal
|
32 mm
|
|
Boorcapaciteit in gietstaal
|
40 mm
|
|
Meskopfrees max.
|
80 mm
|
|
Uitlading
|
220 mm
|
|
Spindeltoerental
|
(12) 75 - 3200 omw./min
|
|
Spindelopname
|
MK 4
|
|
Pinoleslag
|
125 mm
|
|
Tafelgrootte
|
800 x 240 mm
|
|
Loopweg (x / y)
|
555 / 225 mm
|
|
Freeskop zwenkbaar
|
-60° tot +60°
|
|
Afstand spindel / tafel
|
60 - 485 mm
|
|
Hoogteverstelling freeskop
|
425 mm
|
|
T-groeven grootte
|
14 mm
|
|
Motor-afgiftecapaciteit S1 100%
|
1,1 / 1,5 kW (400 V)
|
|
Motor-opnamecapaciteit S6 40%
|
1,5 / 2,2 kW (400 V)
|
|
Machineafmeting (B x D x H)*
|
1140 x 770 x 1500 mm
|
|
Gewicht ca.
|
287 kg
|
Leveringsomvang
- Snelspanboorkop 3 – 16 mm / B 16
- Spilopname MK 4 / B 16
- Trekstang M 16
- Reduceerhuls MK 4 / 3
- Combi opsteekfreesdoorn MK 4/27 mm
- In hoogte verstelbare beschermkap
- Tapinrichting
- LED-Machineverlichting
- Digitale pinoleslaguitlezing
- Lamellen-beschermkap
- Schaalverdeling
- Bedieningsgereedschap
