Omschrijving

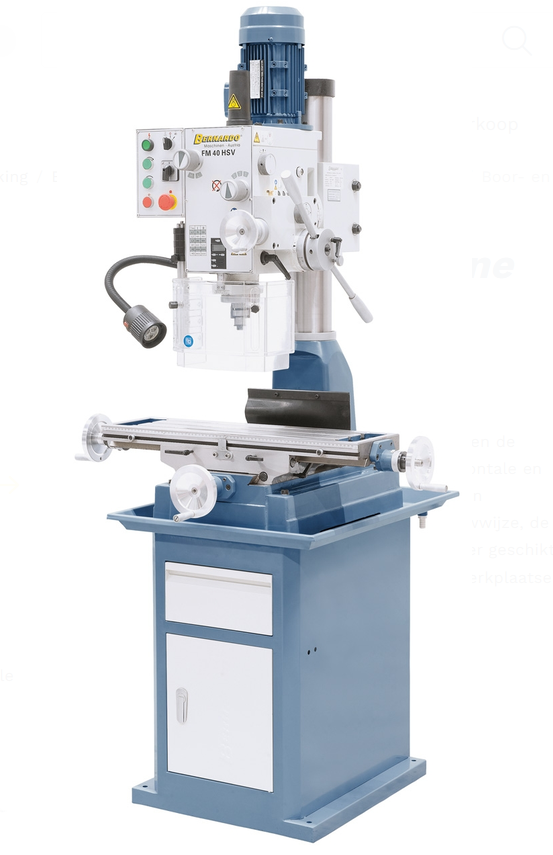

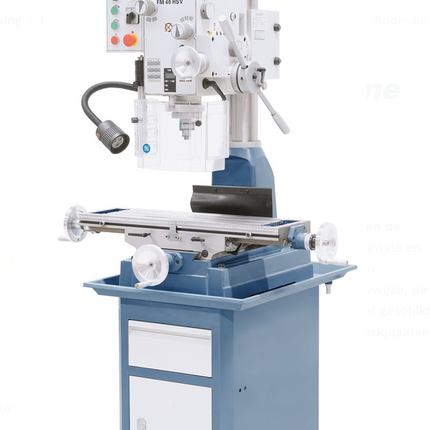

Deze veelzijdige boor- en freesmachine is ontworpen voor nauwkeurig en efficiënt werken in de metaalbewerking. Dankzij de sterke 2-traps motor met een toerentalbereik van 75 tot 3200 omw./min en de snelle omschakeling via schakelhendel is de machine eenvoudig aan te passen aan uiteenlopende materialen en bewerkingen. De standaard aanwezige automatische pinolevoeding met drie instelbare voedingen zorgt voor een gelijkmatige en gecontroleerde verspaning bij boorwerkzaamheden. In combinatie met de rechts- en linksloop is de machine bovendien uitstekend geschikt voor tapwerk.
De massieve, nauwkeurig bewerkte kruistafel met verstelbare spiebanen biedt een stabiele basis en hoge precisie. De geslepen tandwielen die in oliebad lopen en de hoogwaardige lagering zorgen voor een rustige, trillingsarme werking en een lange levensduur.
De freeskop is 180° zwenkbaar, 360° draaibaar en in hoogte verstelbaar, waardoor complexe bewerkingen eenvoudig uitvoerbaar zijn. De pinole kan comfortabel worden bediend via de handgreep met fijninstelling via handwiel, wat maximale controle tijdens het werken garandeert.
- Makkelijke en snellere toerentalwissel d.m.v. schakelhendel
- Standaard met 3 instelbare boor voedingen

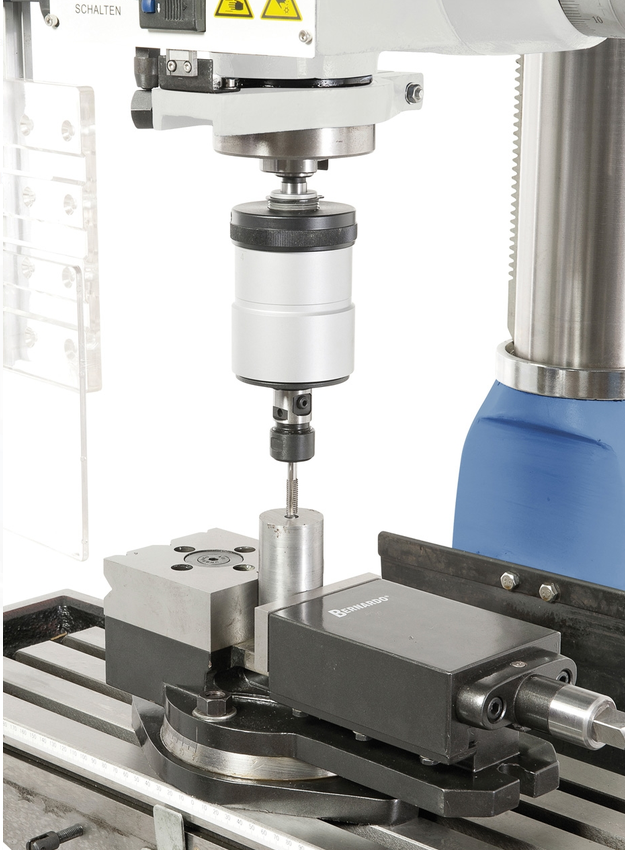

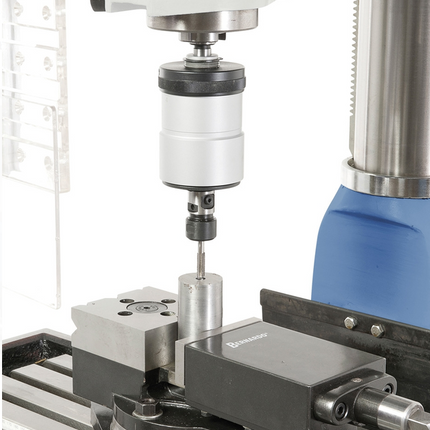

- Veelzijdige gebruiksmogelijkheden, zoals boren, frezen en tappen
- Massieve grote kruistafel, nauwkeurig bewerkt
- Spiebanen bij de kruistafel verstelbaar
- Rustige loop d.m.v. geslepen, in oliebad lopende tandwielen
- Rustige ronddraaing d.m.v. lagering
- Rechts- en linksloop om te tappen
- Freeskop 180° zwenkbaar, 360° draaibaar en in hoogte verstelbaar

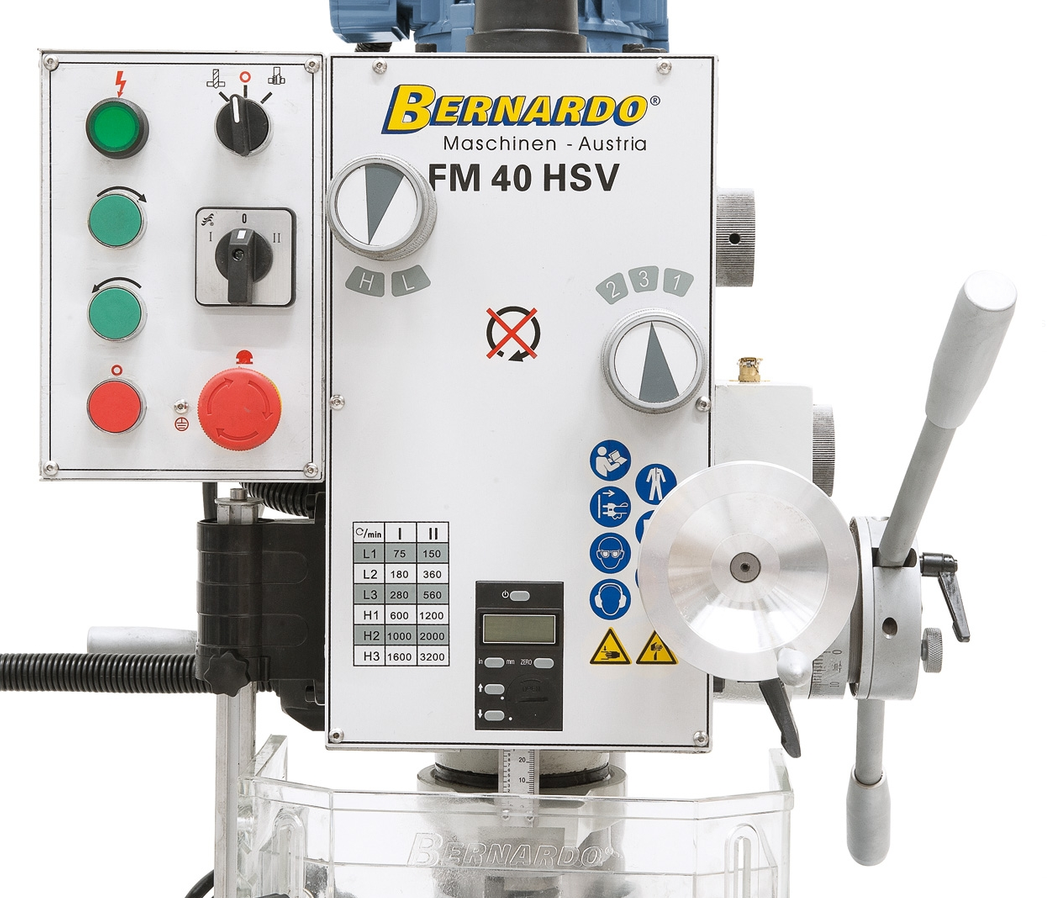

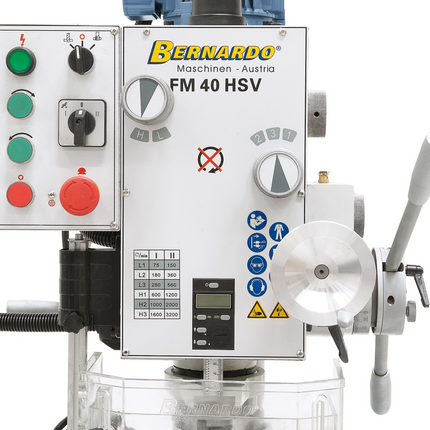

- Sterke 2 stappen motor, torentalbereik van 75 - 3200 omw./min

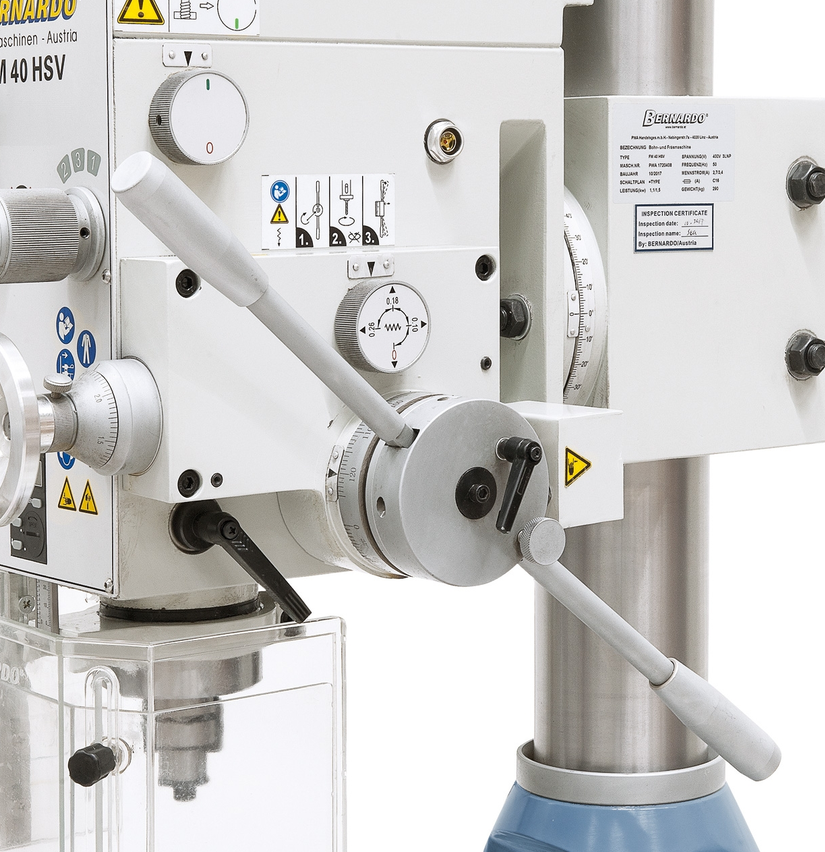

- Pinoleverstelling d.m.v. handgreep, fijnafstelling d.m.v. handwiel
Specificaties:
|
Boorcapaciteit in staal
|
32 mm
|
|
Boorcapaciteit in gietstaal
|
40 mm
|
|
Meskopfrees max.
|
80 mm
|
|
Uitlading
|
255 mm
|
|
Spindeltoerental
|
(12) 75 - 3200 omw./min
|
|
Spindelopname
|
MK 3
|
|
Pinoleslag
|
120 mm
|
|
Pinolevoeding
|
0,10 / 0,18 / 0,26 mm/omw.
|
|
Tafelgrootte / T-groeven grootte
|
730 x 210 mm / 14 mm
|
|
Loopweg (x / y)
|
520 mm / 175 mm
|
|
Freeskop zwenkbaar
|
-90° tot +90°
|
|
Afstand spindel / tafel
|
135 - 460 mm
|
|
Hoogteverstelling freeskop
|
325 mm
|
|
Kolomdiameter
|
115 mm
|
|
Motor-afgiftecapaciteit S1 100%
|
1,1 / 1,5 kW (400 V)
|
|
Motor-opnamecapaciteit S6 40%
|
1,5 / 2,2 kW (400 V)
|
|
Machineafmeting (B x D x H)*
|
1100 x 830 x 1450 mm
|
|
Gewicht ca.
|
270 kg
|
Leveringsomvang
- Snelspanboorkop 1 – 16 mm / B 16
- Spilopname MK 3 / B 16
- Trekstang M 12
- Reduceerhuls MK 3 / 2
- Combi opsteekfreesdoorn MK 3 / 27 mm
- In hoogte verstelbare beschermkap
- Automatische pinolevoeding
- LED-Machineverlichting
- Digitale pinoleslaguitlezing
- Tapinrichting
- Schaalverdeling
- Bedieningsgereedschap
