Omschrijving

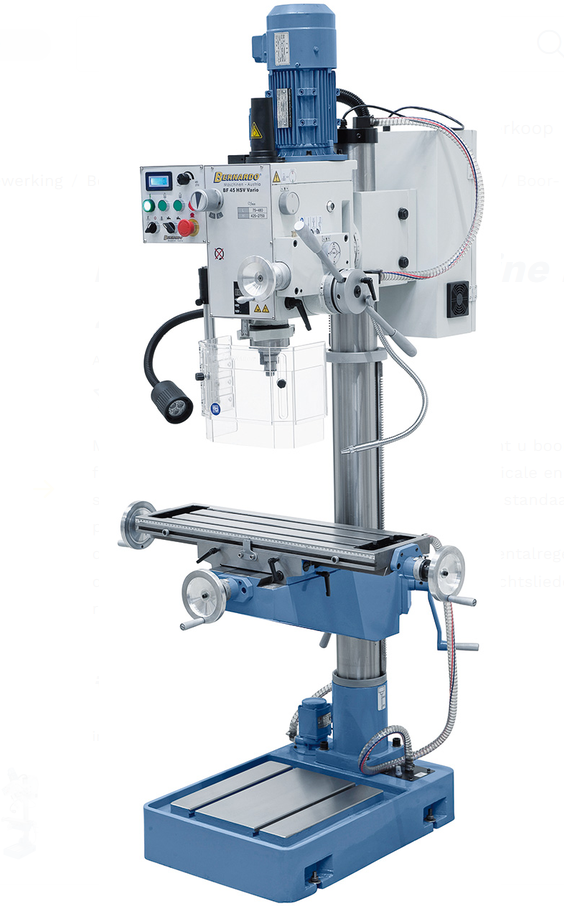

Deze hoogwaardige boor- en freesmachine biedt maximale flexibiliteit en precisie voor uiteenlopende metaalbewerkingen. Dankzij de geïntegreerde Delta frequentieregelaar kan het toerental traploos worden ingesteld van 75 tot 2750 omwentelingen per minuut, met een geoptimaliseerd draaimomentverloop voor optimale prestaties bij verschillende materialen en toepassingen. De machine is geschikt voor veelzijdige bewerkingen zoals vlakfrezen, sledefrezen, boren en tappen. De grote kruistafel met T-groeven en koelmiddelgleuf biedt voldoende ruimte voor het nauwkeurig opspannen en bewerken van werkstukken. De automatische pinolevoeding en rechts-linksloop maken de machine bovendien zeer geschikt voor nauwkeurig tapwerk.
De robuuste, geslepen stalen kolom en de nastelbare zwaluwstaartgeleidingen op de X- en Y-as zorgen voor maximale stabiliteit en een hoge nauwkeurigheid, ook bij intensief gebruik. De in oliebad lopende, geslepen tandwielen garanderen een rustige werking en een lange levensduur.

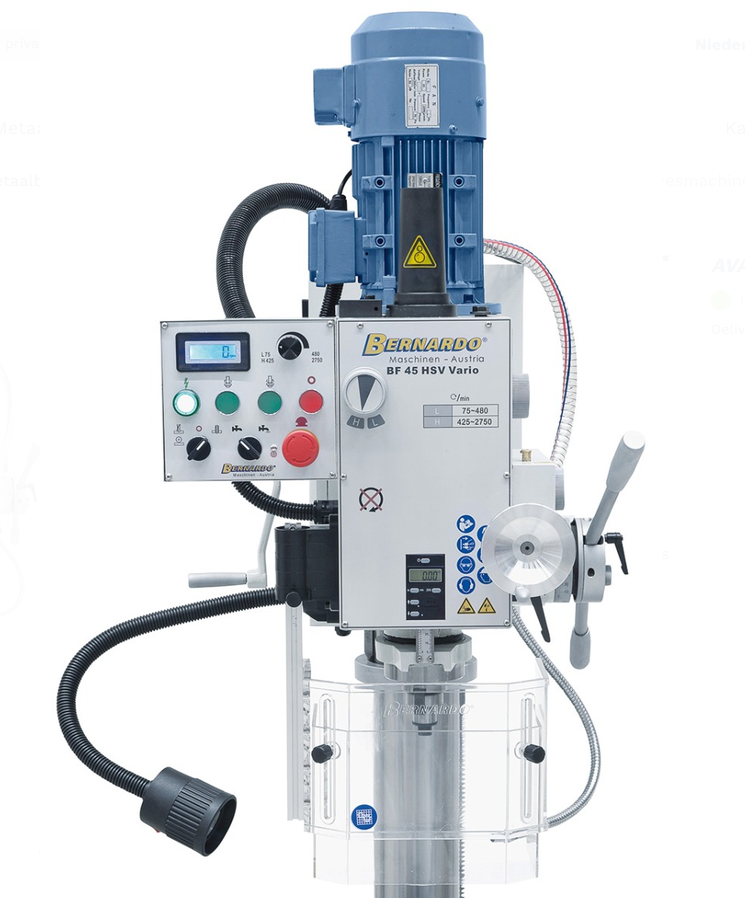

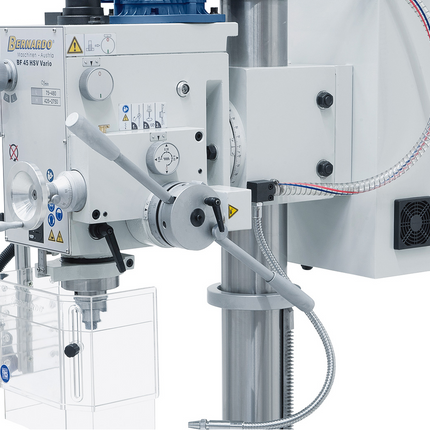

De tweezijdig zwenkbare freeskop maakt hoekboren en kantenfrezen eenvoudig mogelijk. Voor extra gebruiksgemak is de machine standaard uitgerust met digitale uitlezing van toerental en pinoleslag, LED-machineverlichting en een in hoogte verstelbare beschermkap volgens CE-normering.
- Variabele toerentalinstelling door frequentieregelaar Delta met geoptimaliseerde draaimomentverloop
- Hoge veiligheid door de in hoogte vestelbare beschermkap volgens CE-normering
- Veelzijdige gebruiksmogelijkheden , bijv. vlakfrezen, slede frezen, etc.

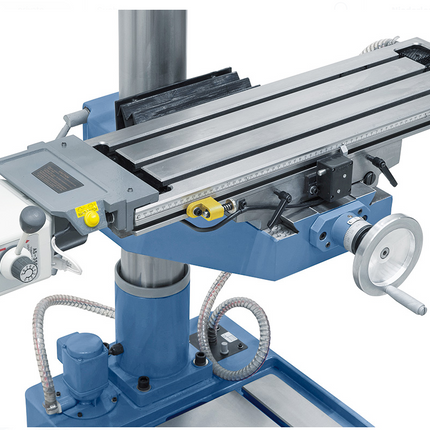

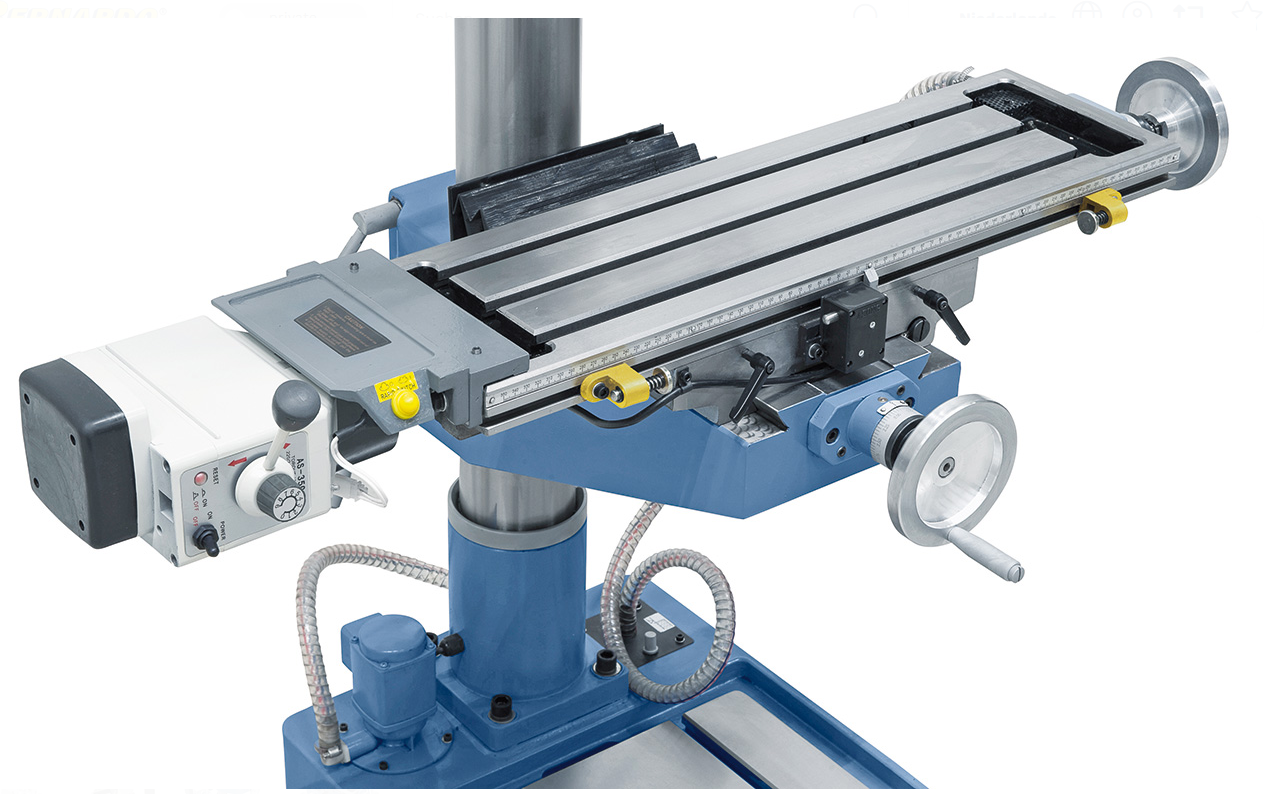

- Groot bemeten kruistafel met T-groeven en koelmiddelgleuf
- Rustige loop door de geslepen in oliebad lopende tandwielen

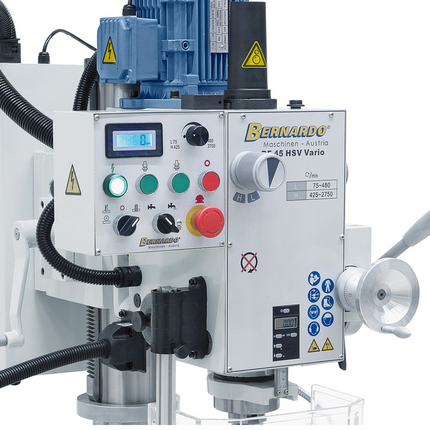

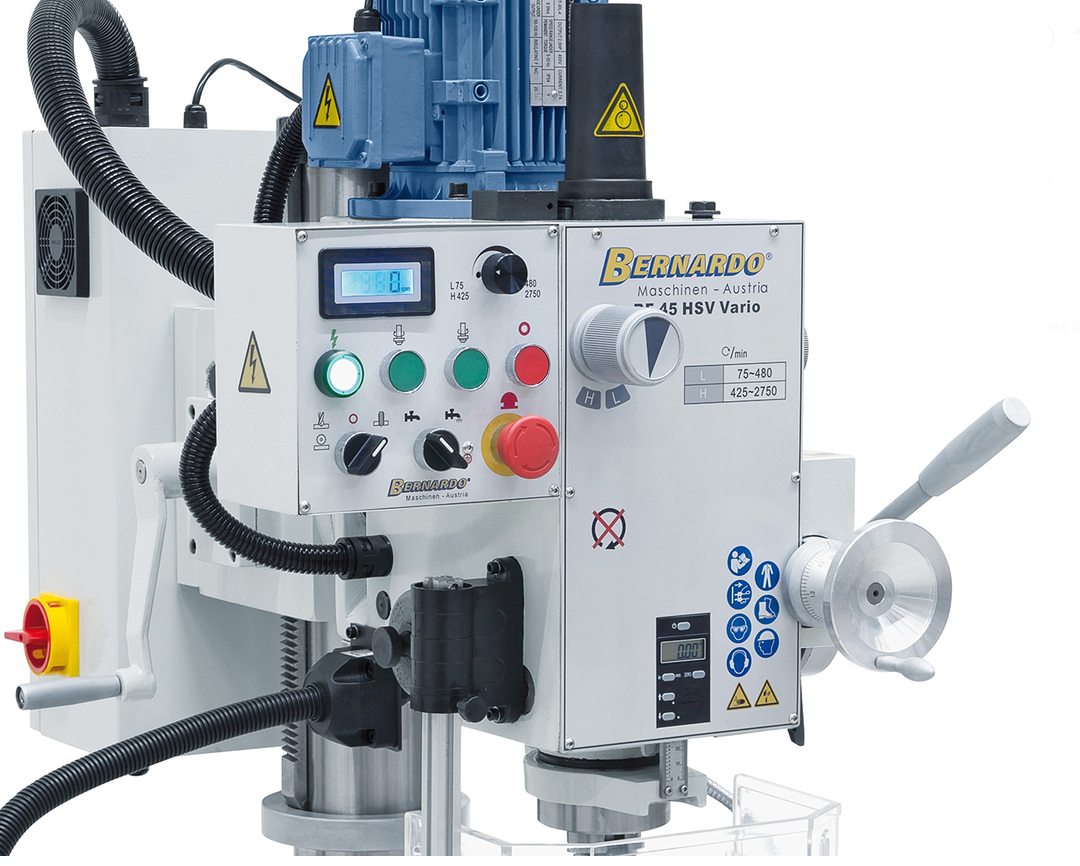

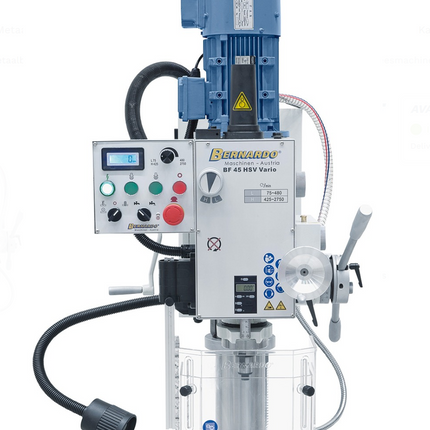

- Standaard met digitaaluitlezing voor toerental en pinoleslag

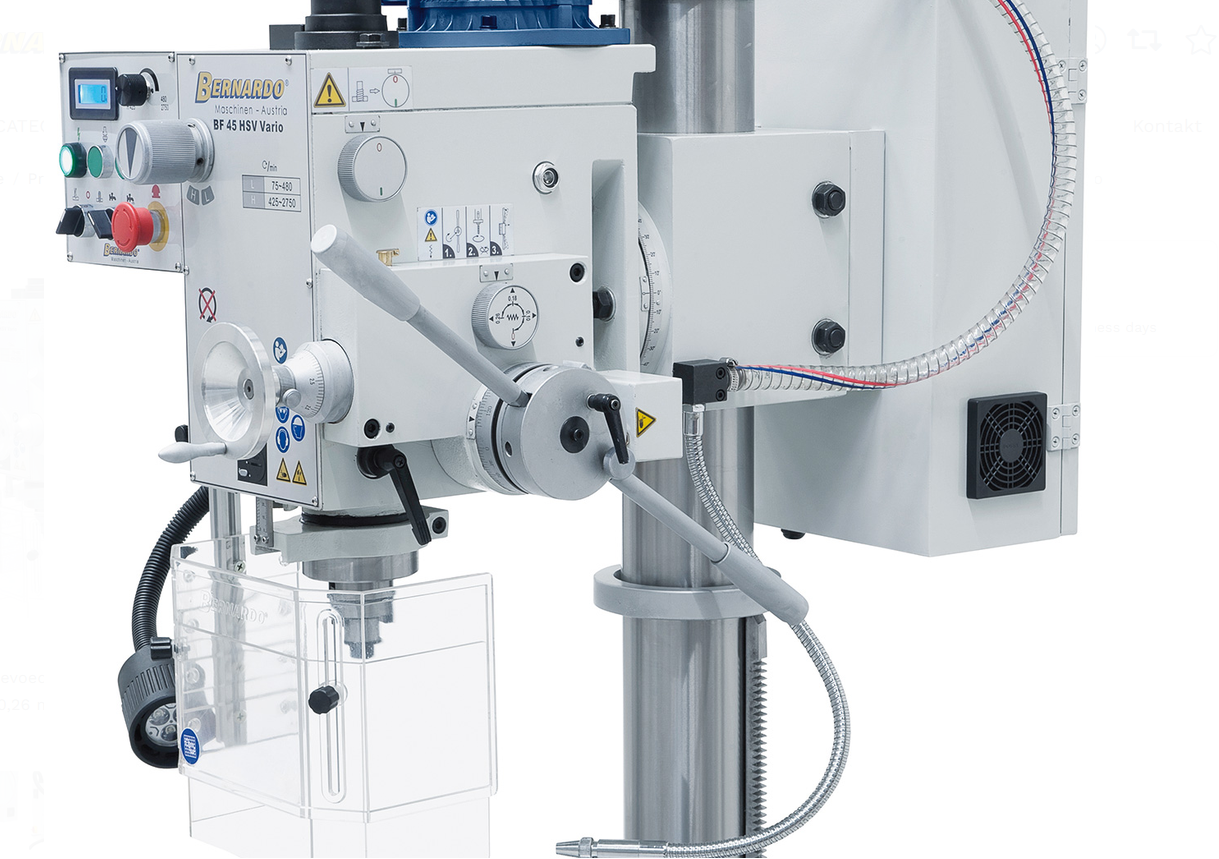

- Tweezijdig zwenkbare freeskop voor hoekboren, kantenfrezen etc.
- Zwaluwstaartgeleiding voor de x- en y-as, nastelbaar via spiebaan
- Stabiele en geslepen stalen kolom, geschikt voor hoge belastbaarheid
- Standaard met automatische pinolevoeding
- Rechts-Linksloopinrichting voor tappen
Specificaties:
| Boorcapaciteit in staal |
32 mm |
| Boorcapaciteit in gietstaal |
40 mm |
| Meskopfrees max. |
80 mm |
| Uitlading |
280 mm |
| Spindeltoerental, traploos |
75 - 2750 omw./min |
| Spindelopname |
MK 4 |
| Pinoleslag |
120 mm |
| Pinolevoeding |
(3) 0,10 / 0,18 / 0,26 mm/omw. |
| Tafelgrootte |
730 x 210 mm |
| T-groeven grootte |
14 mm |
| Afstand spindel / tafel max. |
640 mm |
| Afstand spindel / bodemplaat max. |
1190 mm |
| Loopweg (x / y) |
495 / 200 mm |
| Freeskop zwenkbaar |
- 90° tot +90° |
| Hoogteverstelling freeskop |
260 mm |
| Kolomdiameter |
115 mm |
| Bodemplaat |
365 x 375 mm |
|
Motor-afgiftecapaciteit S1 100%
|
1,5 kW (400 V) |
|
Motor-opnamecapaciteit S6 40%
|
2,2 kW (400 V) |
| Machineafmeting (B x D x H) |
1070 x 800 x 2060 mm |
| Gewicht ca. |
362 kg |
Leveringsomvang
- Snelspanboorkop 1 - 16 mm / B 16
- Boorhouderstift MK 4 / B 16
- Aantrekstang M16
- Reduceerhuls MK 4/3
- Combi-opsteekfreesschacht MK 4 / 27 mm
- Automatische pinolevoeding
- In hoogteverstelbare beschermkap
- Digitale pinoleslaguitlezing
- Digitale toerentaluitlezing

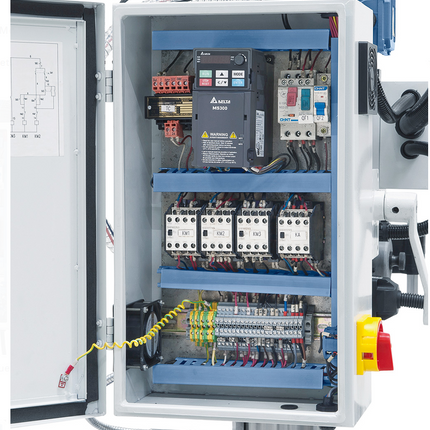

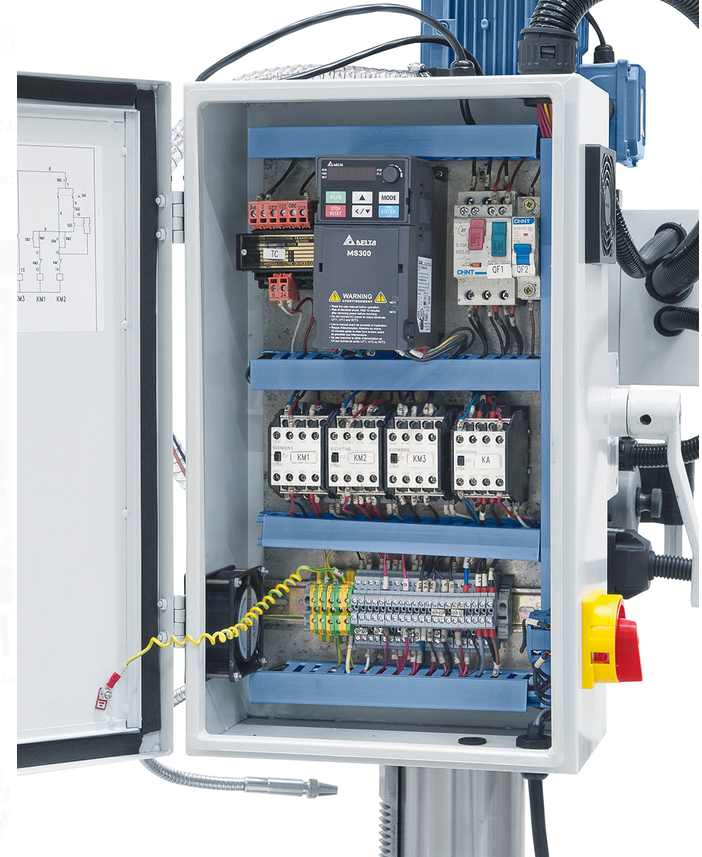

- Frequentieregelaar
- Tapinrichting
- Koelmiddelinrichting
- LED-Machineverlichting
- Schaalverdeling
- Bedieningsgereedschap
