Omschrijving

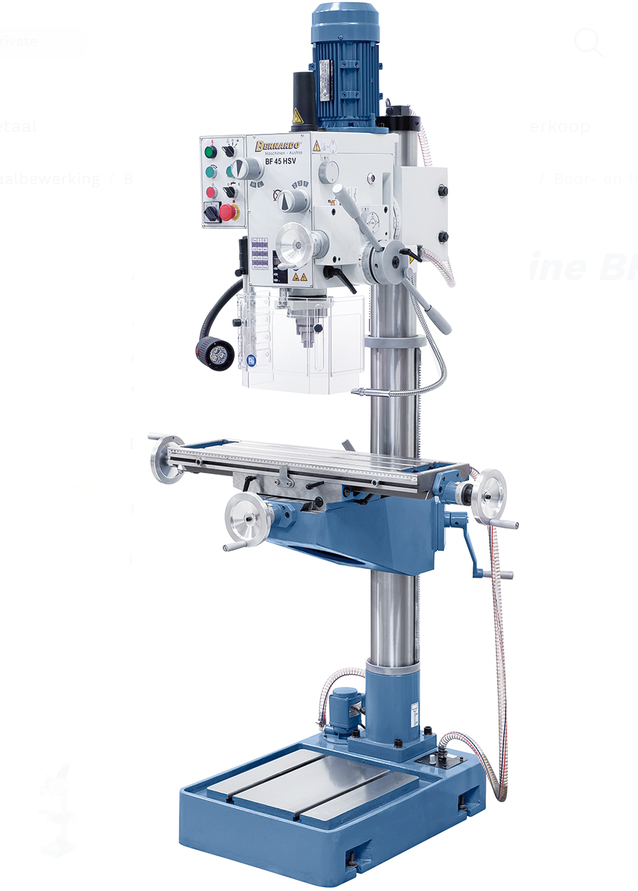

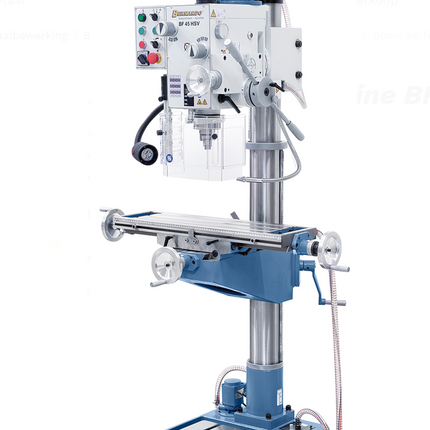

Deze hoogwaardige boor- en freesmachine is ontworpen voor nauwkeurige en veelzijdige metaalbewerking. Dankzij de standaard geïntegreerde automatische pinolevoeding en tapinrichting is de machine uitermate geschikt voor zowel boor-, frees- als tapwerkzaamheden in professionele werkplaatsen en productieomgevingen. De krachtige 2-traps motor biedt een toerentalbereik van 75 tot 3200 omwentelingen per minuut, verdeeld over 12 snelheden. Met de praktische bedieningshefboom kan het toerental snel en eenvoudig worden aangepast aan het materiaal en de bewerking. De in oliebad lopende tandwielen zorgen daarbij voor een rustige werking, een lange levensduur en een betrouwbare krachtoverbrenging.

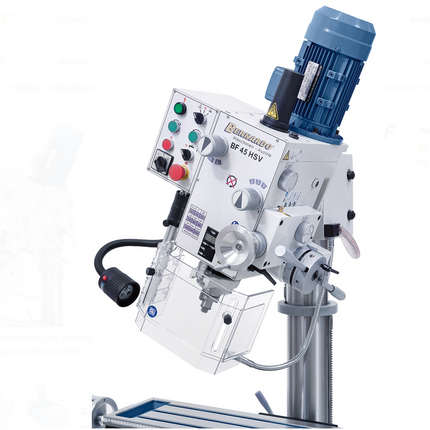

De freeskop is 180° zwenkbaar, 360° draaibaar en in hoogte verstelbaar, waardoor complexe bewerkingen vanuit verschillende hoeken eenvoudig kunnen worden uitgevoerd. De stabiele, geslepen stalen kolom en hoogwaardige kogellagers garanderen een hoge nauwkeurigheid en uitstekende rondloopprestaties, zelfs bij zware belasting.

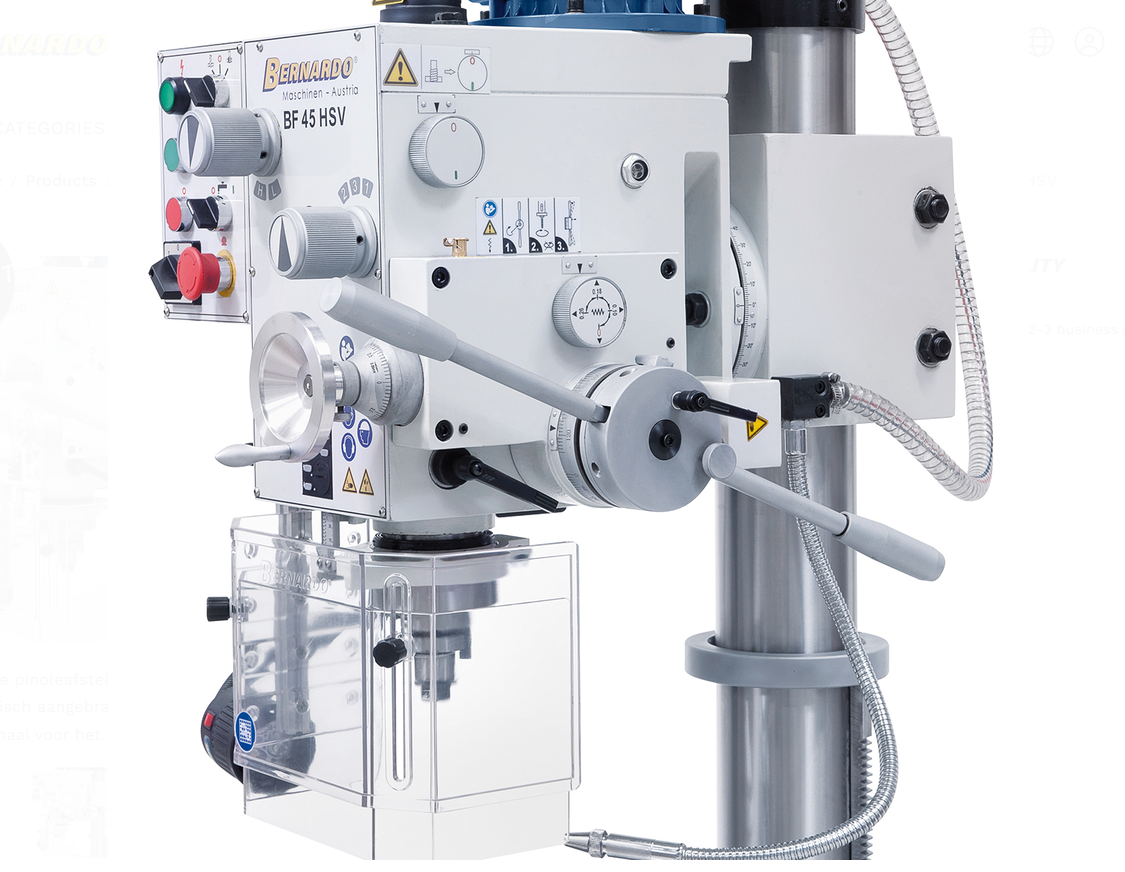

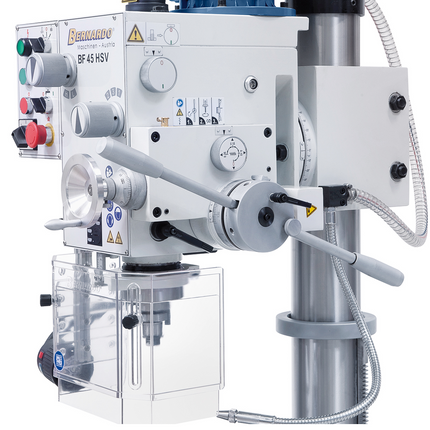

Voor optimaal gebruiksgemak is de machine voorzien van een digitale pinoleslaguitlezing, LED-machineverlichting en een omschakelbare handgrove- en handfijne voeding. De in hoogte verstelbare beschermkap met microschakelaar verhoogt bovendien de veiligheid tijdens het werken.
- Standaard met automatische pinolevoeding en tapinrichting
- Sterke 2 stappen motor, torentalbereik van 75 - 3200 omw./min
- Stabiele en geslepen stalen kolom, geschikt voor hoge belastbaarheid

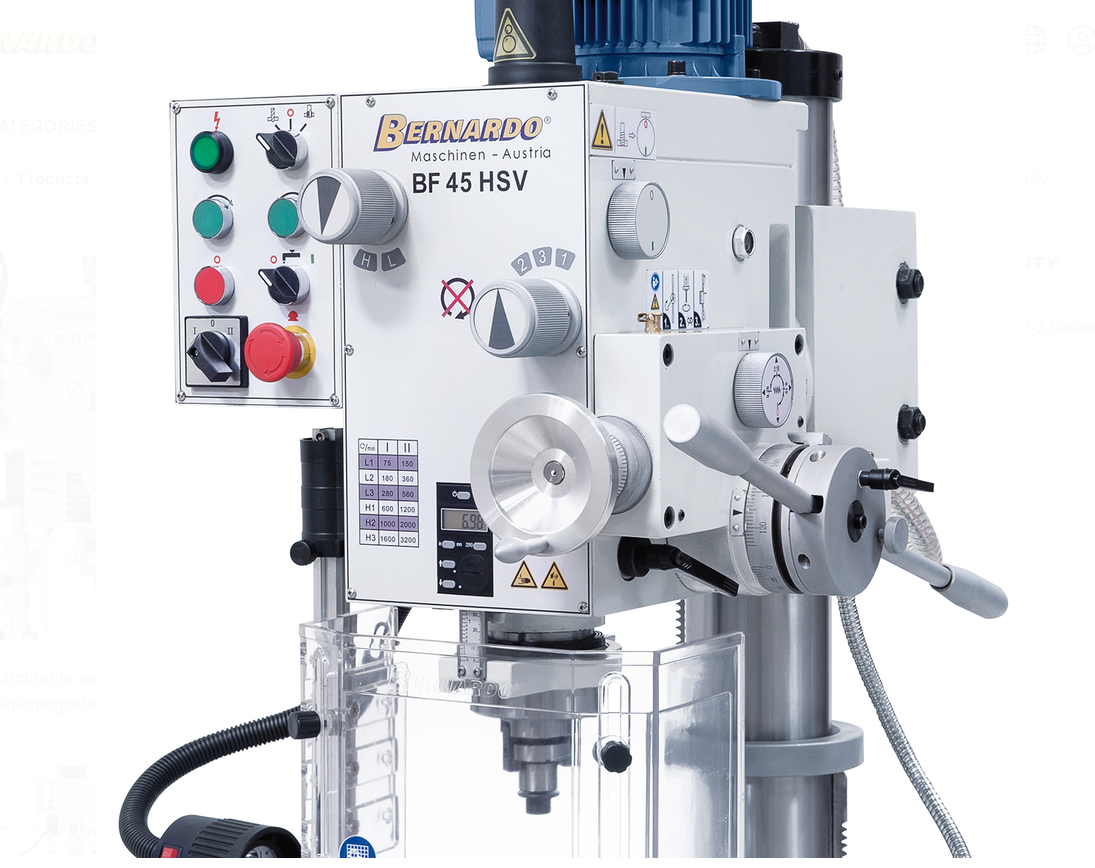

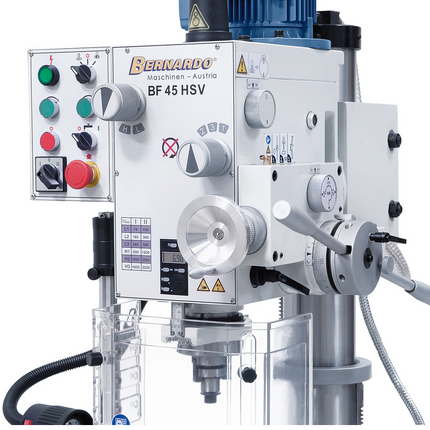

- Standaard met digitale pinoleslagdisplay en LED-werklamp uitgerust
- Eenvoudig en snel wisselen van toerental door bedieningshefboom

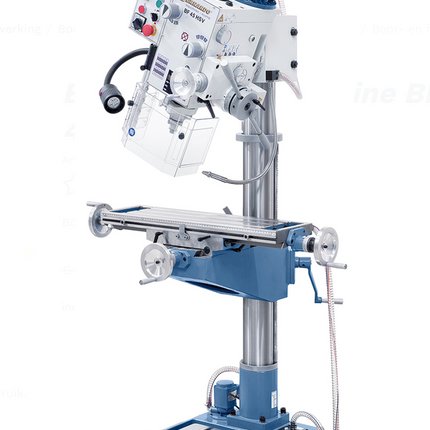

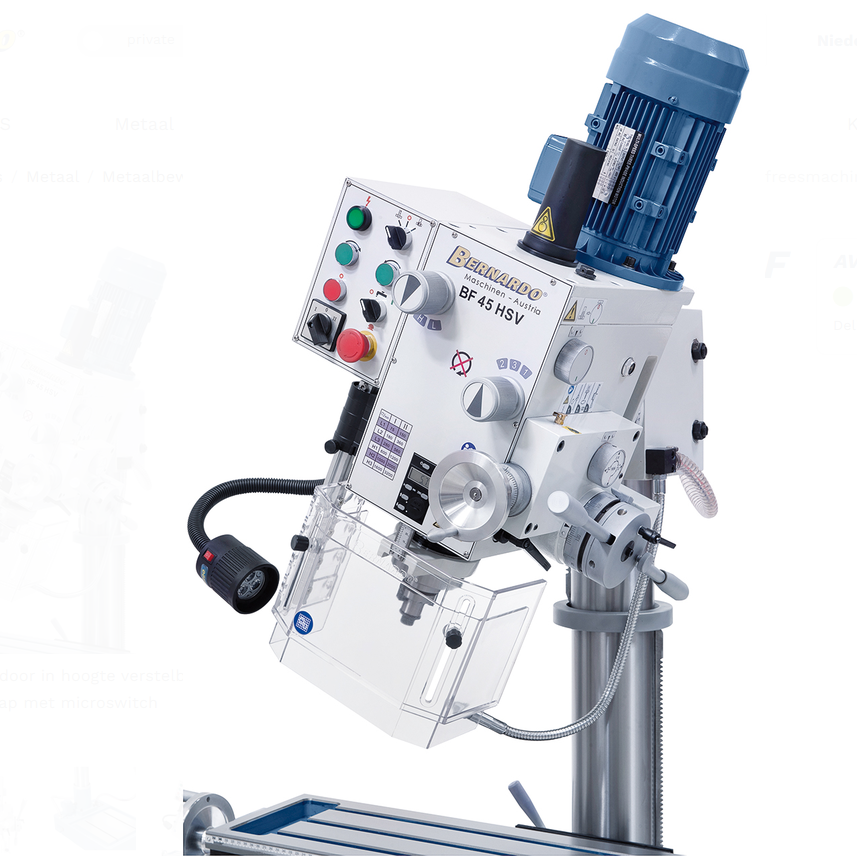

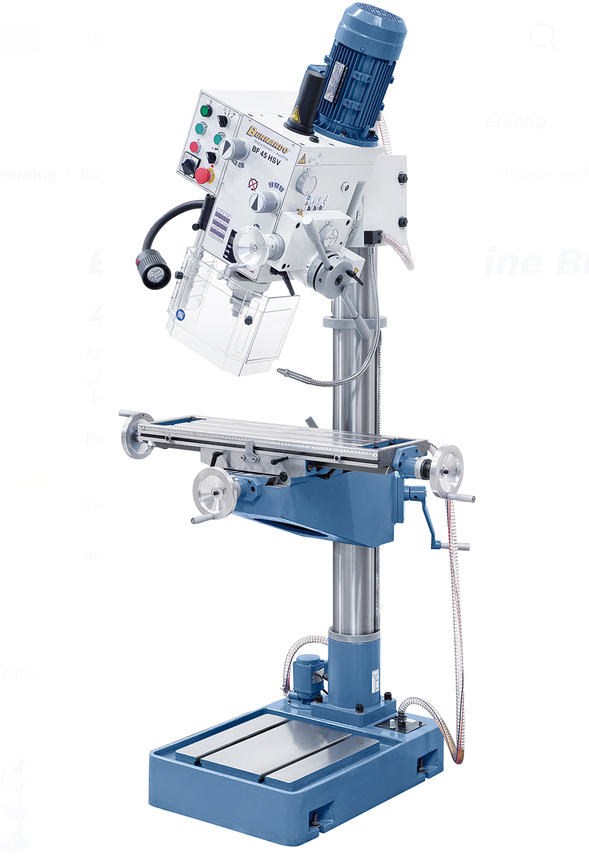

- Aangedreven kop 180° zwenkbaar, 360° draaibaar en in hoogte verstelbaar
- Rustige loop door in oliebad lopende tandwielen
- Handgrove- en handfijne aandrijving middels koppeling omschakelbaar
- Kwaliteitskogellagers zorgen voor een hoge rondloop nauwkeurigheid
- Hogere veiligheid door in hoogte verstelbare beschermkap met microswitch
Specificaties:
| Boorcapaciteit in staal |
32 mm |
| Boorcapaciteit in gietstaal |
40 mm |
| Meskopfrees max. |
80 mm |
| Uitlading |
280 mm |
| Spindeltoerental |
(12) 75 – 3200 omw./min |
| Spindelopname |
MK 4 |
| Pinoleslag |
120 mm |
| Pinolevoeding |
(3) 0,10 / 0,18 / 0,26 mm/omw. |
| Tafelgrootte |
730 x 210 mm |
| T-groeven grootte |
14 mm |
| Afstand spindel / tafel max. |
640 mm |
| Afstand spindel / bodemplaat max. |
1190 mm |
| Loopweg (x / y) |
495 / 200 mm |
| Freeskop zwenkbaar |
- 90° tot +90° |
| Hoogteverstelling freeskop |
260 mm |
| Kolomdiameter |
115 mm |
| Bodemplaat |
365 x 375 mm |
|
Motor-afgiftecapaciteit S1 100%
|
1,1 / 1,5 kW (400 V) |
|
Motor-opnamecapaciteit S6 40%
|
1,5 / 2,2 kW (400 V) |
| Machineafmeting (B x D x H) |
1070 x 800 x 2060 mm |
| Gewicht ca. |
362 kg |
Leveringsomvang
- Snelspanboorkop 1 - 16 mm / B 16
- Boorhouderstift MK 4 / B 16
- Aantrekstang M16
- Reduceerhuls MK 4/3
- Combi-opsteekfreesschacht MK 4 / 27 mm
- Automatische pinolevoeding
- In hoogteverstelbare beschermka
- Digitale pinoleslaguitlezing
- Tapinrichting
- Koelmiddelinrichting
- LED-Machineverlichting
- Schaalverdeling
- Bedieningsgereedschap
