Omschrijving

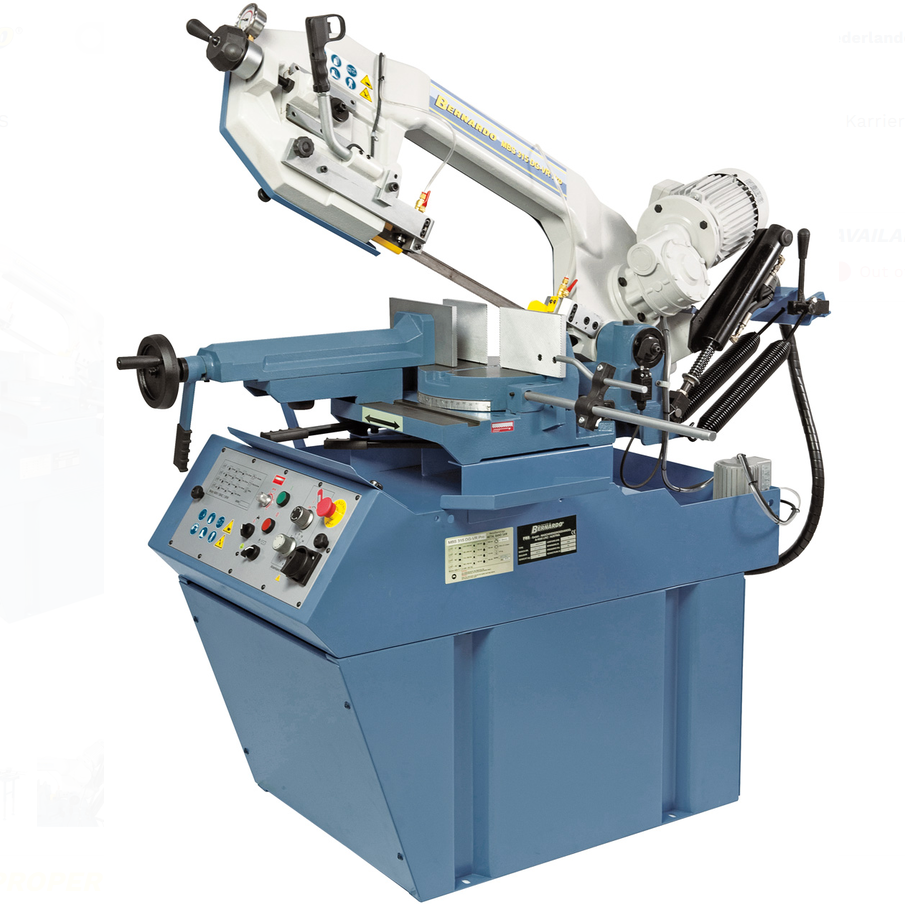

Deze robuuste bandzaagmachine is ontwikkeld voor nauwkeurig en efficiënt zagen van profielen, buizen en stafmateriaal uit staal en non-ferrometalen. Dankzij de zwenkbare zaagbeugel kunnen eenvoudig dubbele versteksneden worden gemaakt van -45° naar links tot +60° naar rechts, zonder het werkstuk opnieuw te positioneren. Een belangrijk voordeel van deze machine is de innovatieve zaagslede in de draaischijf, die meebeweegt bij het zwenken van de zaagbeugel. Hierdoor wordt de oplegtafel niet aangesneden, ongeacht de gekozen zaaghoek. De grote snelspanmateriaalklem met aanslag maakt de machine bovendien ideaal voor seriewerk en repeterende zaagsneden. Voor een lange levensduur en hoge zaagnauwkeurigheid is de machine uitgerust met een zaagbandgeleiding met hardmetalen inzetstukken, een geïntegreerde koelinrichting en een aandrijving met geharde en geslepen wormas en bronzen wormwiel. De traploos instelbare zaagsnelheid van 20 tot 80 m/min maakt een optimale aanpassing aan verschillende materialen mogelijk.
De zware, torsievrije gietstalen zaagarm zorgt voor maximale stabiliteit tijdens het zagen. Daarnaast verhogen de hydraulische neerlaatcilinder, automatische eindafslag en motorbeveiligingsschakelaar het gebruiksgemak en de veiligheid.

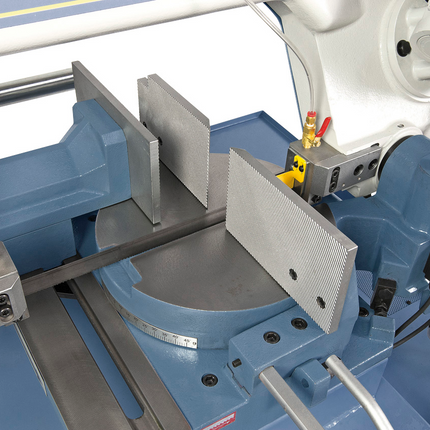

- De zaagslede in de draaischijf beweegt bij het zwenken van de zaagbeugel mee, voordeel: De oplegtafel wordt bij het zagen in elke mogelijke hoek niet aangesneden.

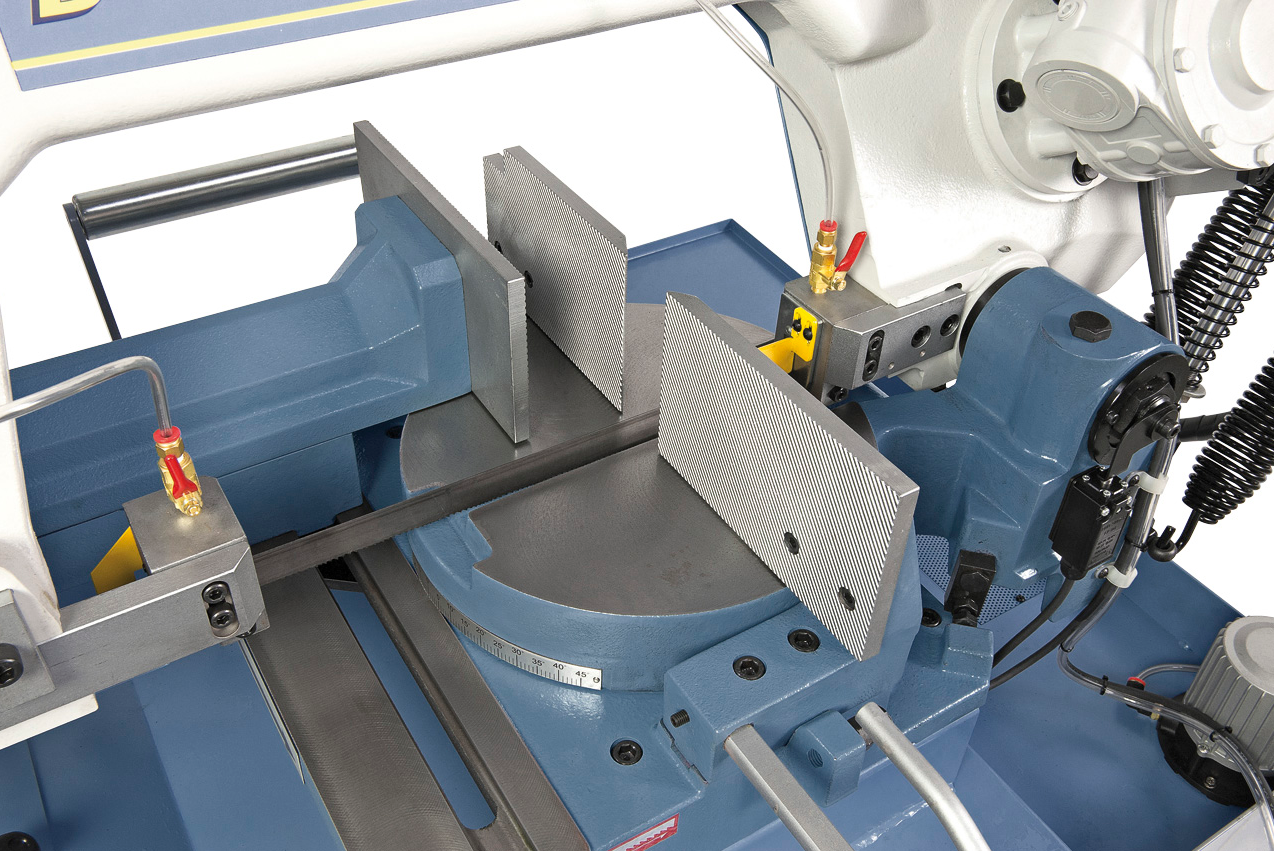

- Snelspanmateriaalklem voor verstekzagen verschuifbaar
- Zaagbandgeleiding met hardmetalen inzetstukken en geïntegreerde koelinrichting
- Groot bemeten materiaalklem met snelspanhendel en materiaalaanslag - ideaal voor serie zagen

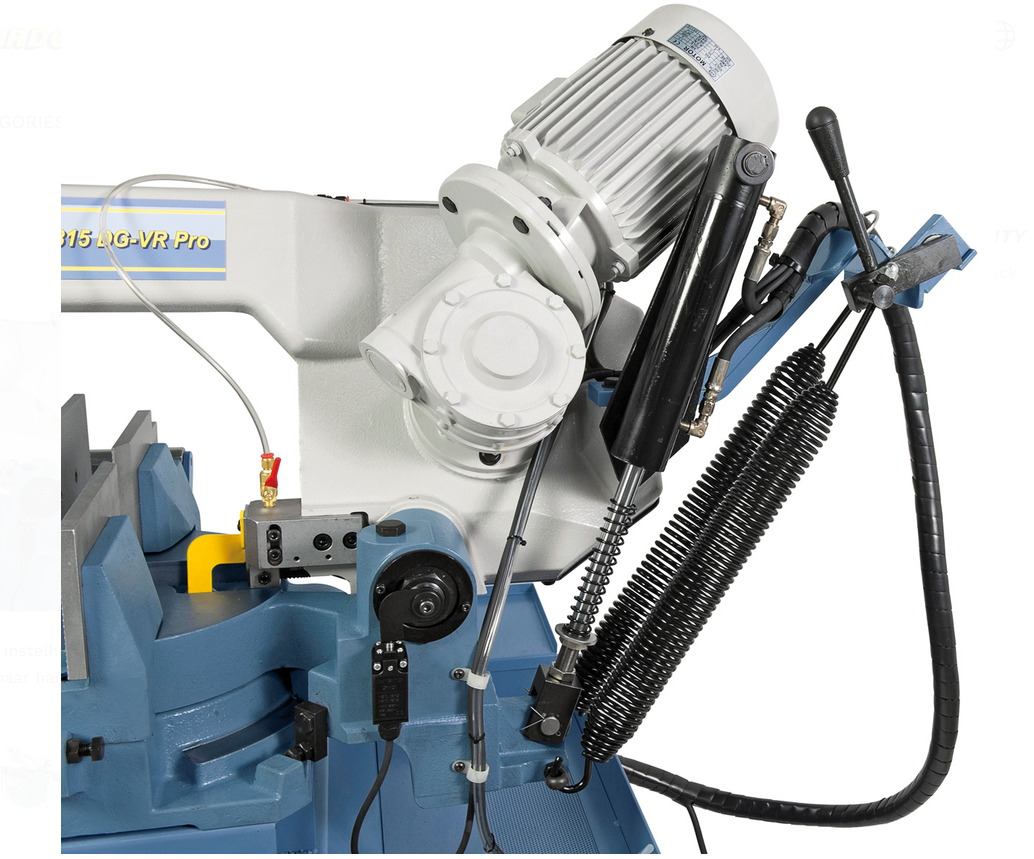

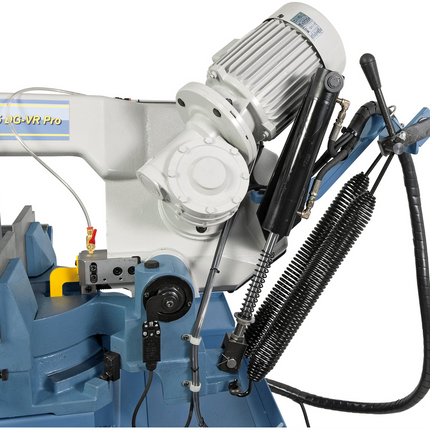

- Aandrijving met geharde en geslepen wormas en bronzen wormwiel
- Voor het zagen van profielen, buizen, stafmateriaal van staal en NE-materialen
- Torsievrije sterke zaagarm uit gietstaal
- Automatische eindafslag na doorzagen van materiaal
- Traploze zaagsnelheid voor optimale aanpassing aan het werkstuk
- Zwenkbare zaagbeugel voor dubbel verstekzagen naar links (-45°) en rechts (+60°)
Specificaties:
|
Zaagbereik rond / vierkant 90°
|
255 mm / 230 x 230 mm
|
|
Zaagbereik vlak 90°
|
315 x 230 mm
|
|
Zaagbereik rond / vierkant 45° R
|
195 mm / 190 x 190 mm
|
|
Zaagbereik vlak 45° R
|
195 x 230 mm
|
|
Zaagbereik rond / vierkant 45° L
|
180 mm / 160 x 160 mm
|
|
Zaagbereik vlak 45° L
|
160 x 160 mm
|
|
Zaagbereik rond / vierkant 60° R
|
115 mm / 115 x 115 mm
|
|
Zaagbereik vlak 60° R
|
115 x 160 mm
|
|
Werkhoogte
|
985 mm
|
|
Zaagbandafmeting
|
2750 x 27 x 0,9 mm
|
|
Zaagsnelheid, traploos
|
20 - 80 m/min
|
|
Koelmiddelpomp
|
100 W
|
|
Motor-afgiftecapaciteit S1 100%
|
1,5 kW
|
|
Motor-opnamecapaciteit S6 40%
|
2,2 kW
|
|
Spanning
|
400 V
|
|
Machineafmeting (L x D x H)
|
2000 x 1300 x 1900 mm
|
|
Gewicht ca.
|
390 kg
|
Leveringsomvang
- Zaagband
- Werkstukaanslag
- Onderstel

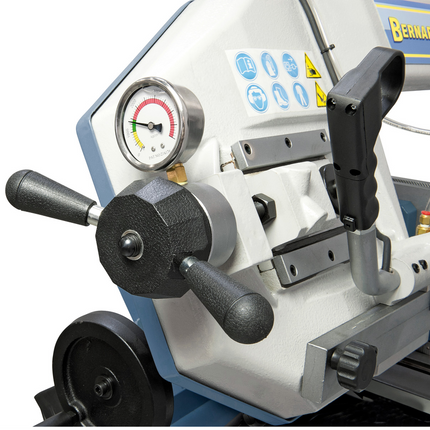

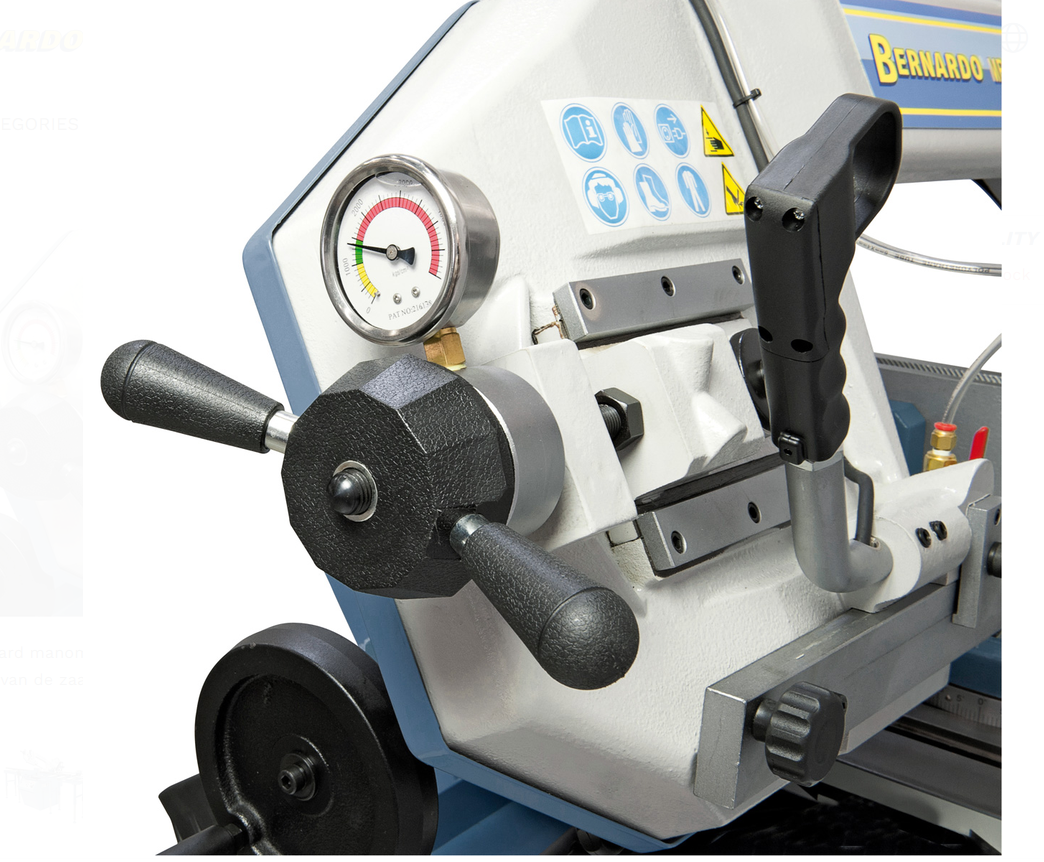

- Manometer voor zaagbandspanning
- Zaagbandgeleiding met hardmetalen inzetstukken
- Snelspanmateriaalklem
- Koelmiddelinrichting
- Hydraulische neerlaat cylinder

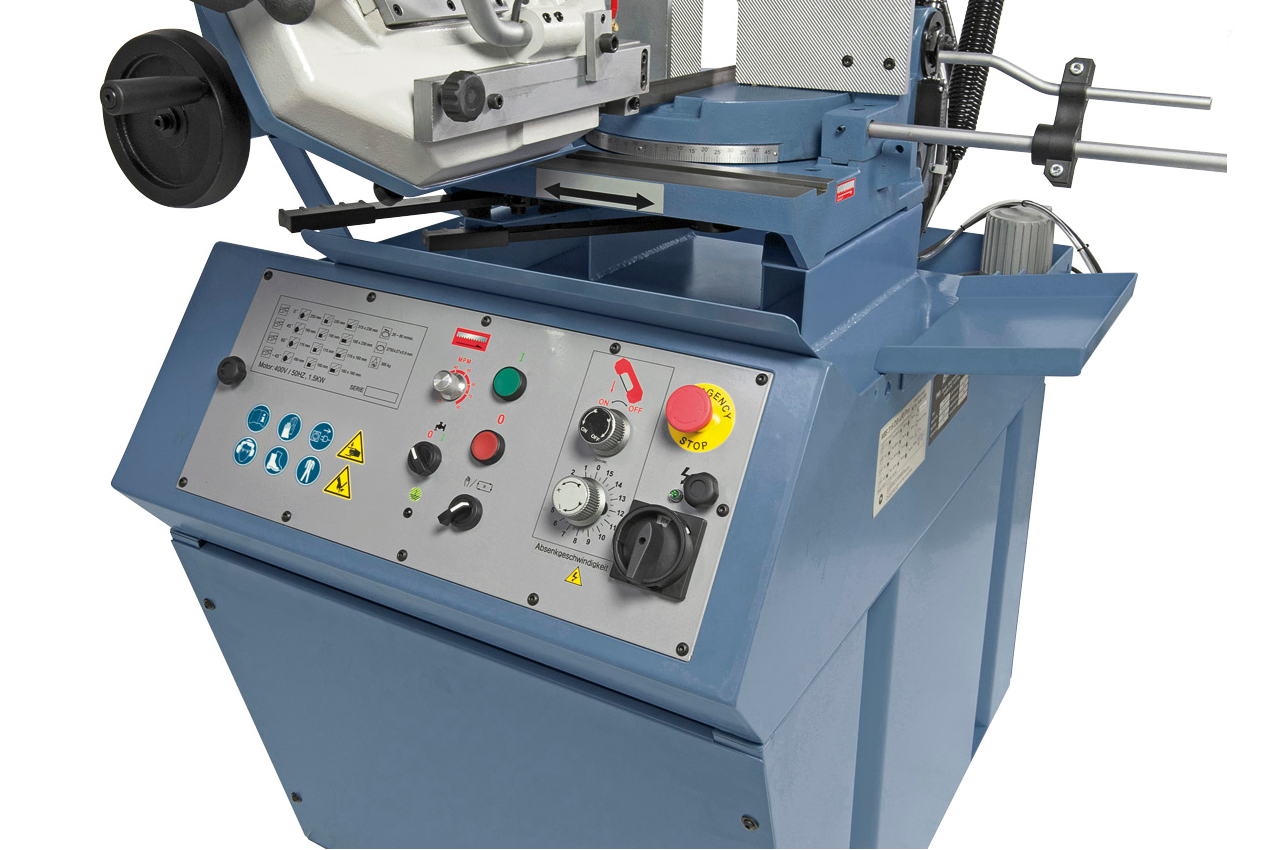

- Motorbeveiligingsschakelaar
- Automatische eindafslag
